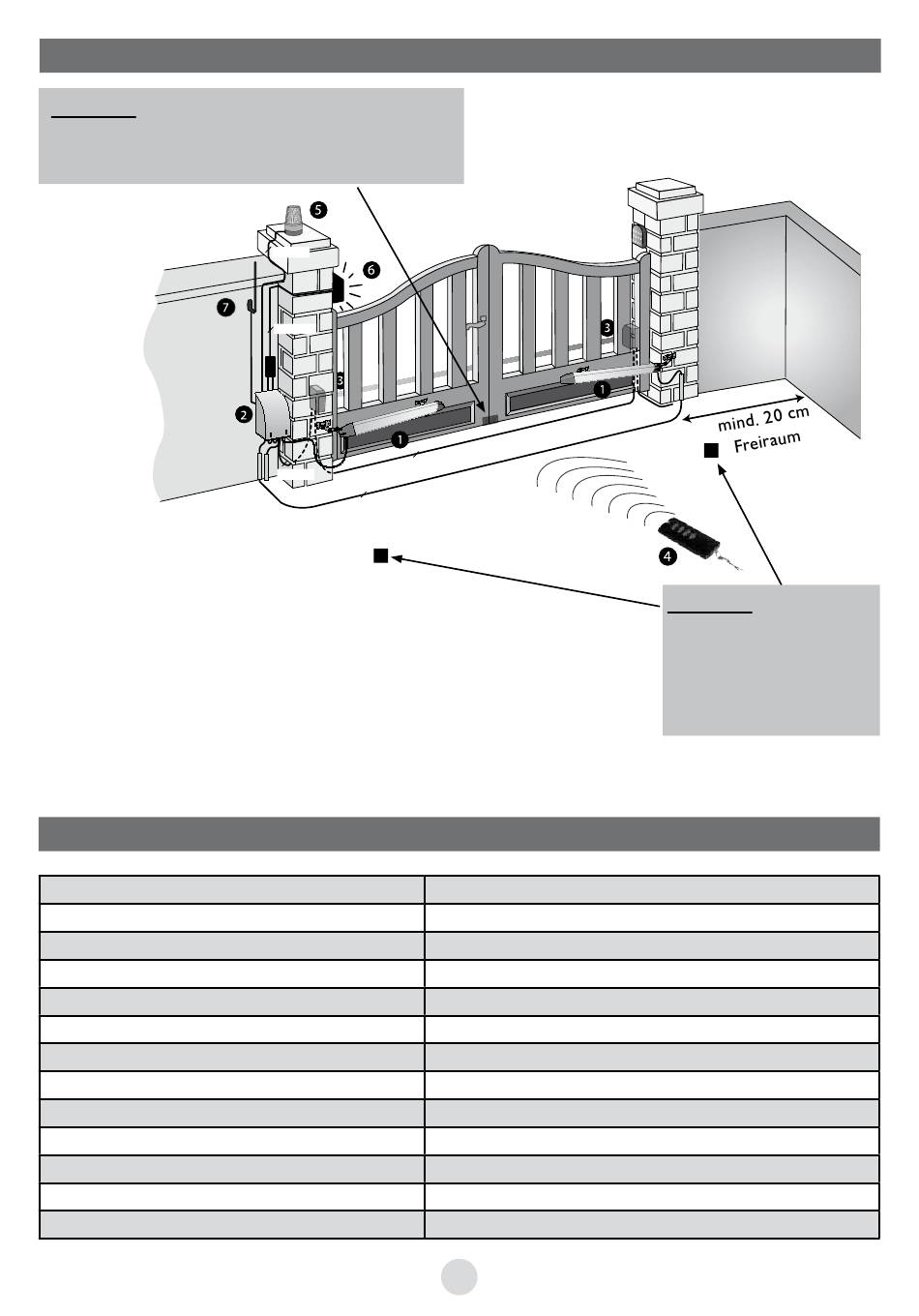

3. TOR-ÜBERSICHT
WICHTIG
Zur Arretierung der Torflügel ist auf der Außenseite
in der Mitte ein Bodenanschlag erforderlich.
1 – 2 Spindelantriebe, 1x links, 1x rechts
2 – Steuerungskasten, kann links oder rechts vom Tor angebracht werden
3 – Lichtschrankenset
4 – Handsender WEATEM 4
5 – Blinkleuchte (muss von der Straße aus sichtbar sein) 12 VDC
6 – Beleuchtung der Bewegungszone über das mitgelieferte Bedienungsmodul
7 - Optionale Antenne WEATAN 2 zur Erhöhung der Funkreichweite
4. TECHNISCHE DATEN
Max. Torflügelgewicht
Max. Torflügelbreite
Spannungsversorgung
Stromaufnahme
Leistung
Zug-und Druckkraft
Gewicht einer Spindel
Motordrehzahl
Schutzklasse
Laufzeit für 90°
Notentriegelung
Betriebstemperatur
Eckstein bei 90°
2 x 6/10e
2 x 1,5 mm
2
2 x 6/10e
3 x 6/10e
2 x 1,5 mm
2
WEAT V2 N - V1
200 kg
2 m
230 VAC / 12 VAC
0,8 – 3,5 A bei 12 V DC mit SPINDELANTRIEB
40 W je Zylinder
650 N
3.4 kg
1400/175 U/min
IP 55 (Antrieb); IP44 (Steuerung)
ca. 15 Sek. je nach Öffnungswinkel
mit Schlüssel
- 20°C bis +55°C
Mindestens 20 cm
9D
WICHTIG
Einen Anschlag auf dem Bo-
den für jedes Tor vorsehen
für die Öffnung oder die
internen Anschläge verwen-
den.
