Extel WEAT V2 N Installations- Und Bedienungsanleitung Seite 43

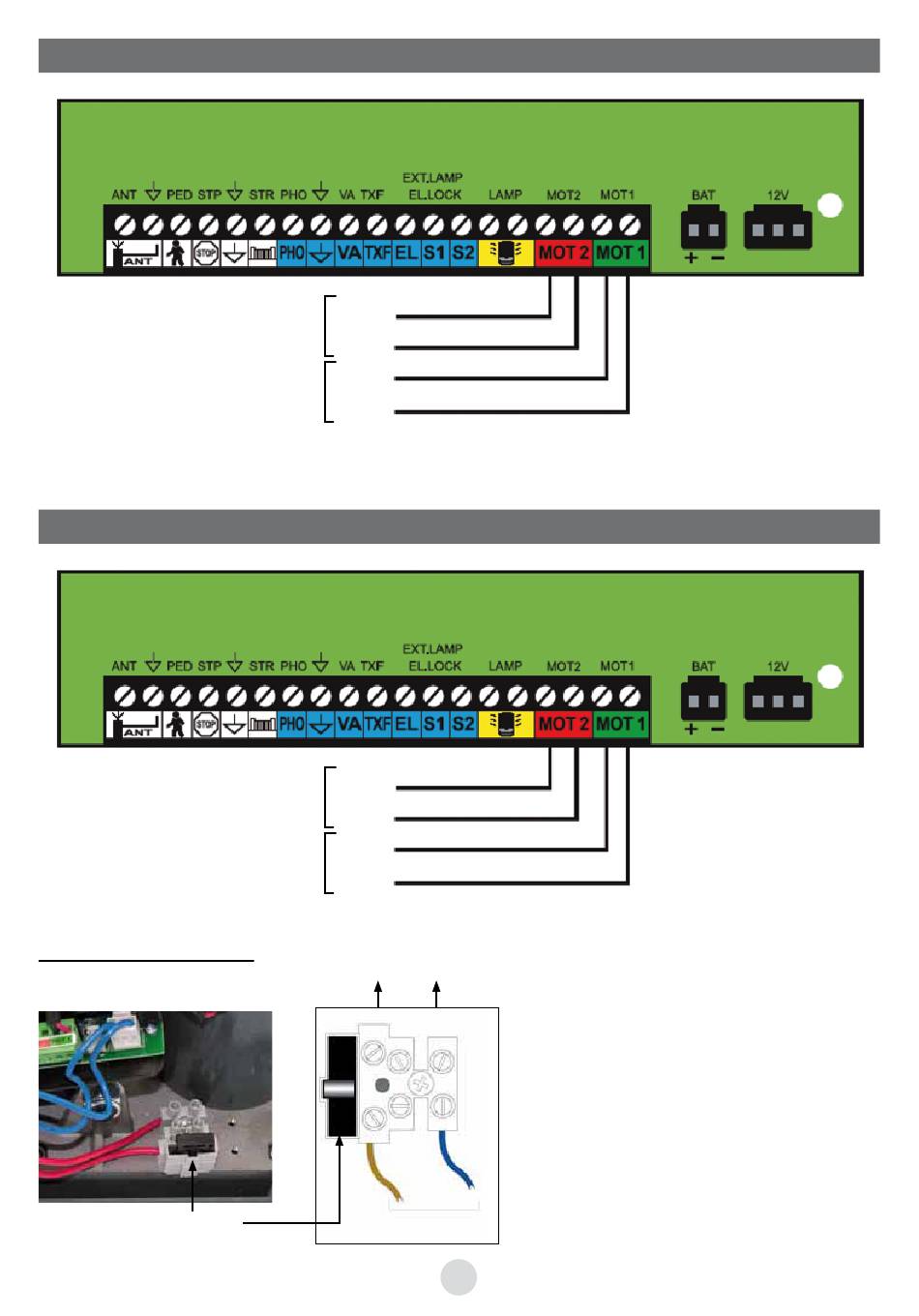

APERTURA VERSO L'INTERNO
Motore del battente che si apre per
secondo (coperto)
Motore del battente che si apre per
primo (coprente)
APERTURA VERSO L'ESTERNO
Motore del battente che si apre per
secondo (coperto)
Motore del battente che si apre per
primo (coprente)
Alimentazione del sistema:
Fusibile
(5x20): 250 V - 1AT
filo rosso
filo nero
filo rosso
filo nero
filo nero
filo rosso
filo nero
filo rosso
trasformatore
fase neutro
settore 230 V
16IT
WEAT V2 N - V1
L'alimentazione, protetta da un interruttore
bipolare 10A ed un interruttore différenziale
de 30 mA, si collega al morsetto all'interno
del blocco motore.
