Verarbeitungshinweise
Tragende Teile für Baugruppen mit sicherheitsrelevanten Merkmalen
Kunststoff-Fenster und -Türen
Die in den einzelnen Katalogen für Eck-, Scherenlager und Drehbänder angegebenen Flügel-
gewichte sind max. mögliche Flügelgewichte von MACO. Die maximalen Gewichtsangaben
der Profilhersteller dürfen nicht überschritten werden. Beachten Sie außerdem die Anwen-
dungsdiagramme.
Befestigung der tragenden Teile
Befestigungsart:
Die Ausreißfestigkeit der
Verschraubung vom Eck-
und Scherenlager muss den
Belastungswerten der rechts
angeführten
Tabellen entsprechen. Aus-
künfte darüber erhalten Sie
beim Profilhersteller oder von
anerkannten Prüfinstituten.
Beschlagsnut
Die zur Montage von Dreh-
Kipp-Beschlägen erforder-
liche Beschlagsnut muss
folgende Ausführung haben:

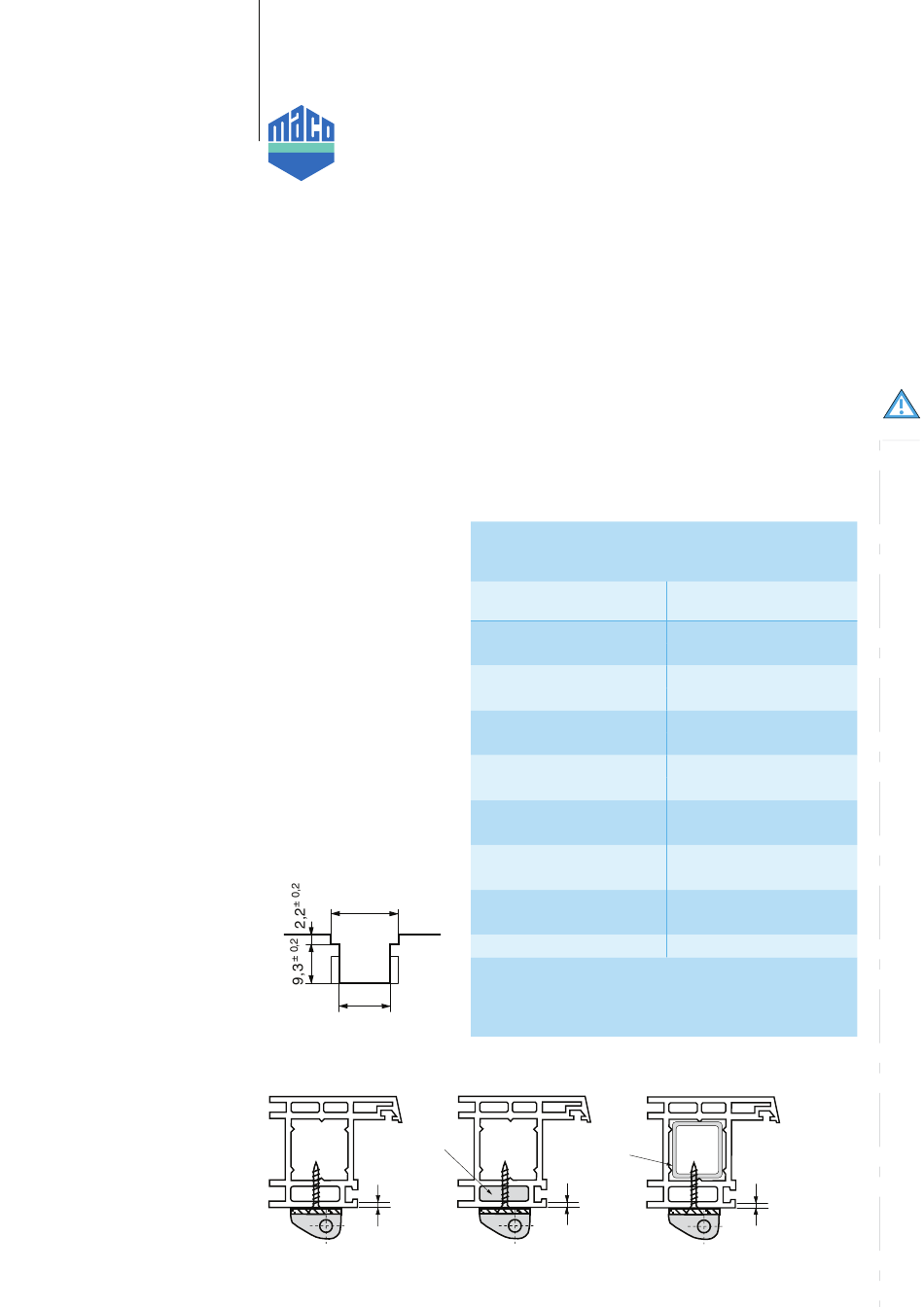

Skizzen für die Befestigung von Lagerstellen
Flügelgewicht in kg
+ 0,2
16,2
– 0,1
+ 0,2
12,2
– 0,1
Einschubteil
2,8 mm
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
Zugkraftwerte in Abhängigkeit der
Flügelgewichte aus der RAL-RG 607/3
Fenster B 1300 x H 1200 mm
Zugkraft in Newton (N)
mit 5-facher Sicherheit
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
Formel für eigene Berechnung:
(B : H) x (G : 2) x 5
B = Breite, H = Höhe, G = Flügelgewicht in N
Aussteifungsprofil
2,8 mm
1650
1900
2200
2450
2700
3000
3250
3500
3900
4200
4400
4700
5000
5300
5500
2,8 mm
9
