maco PROTECT Montagehinweise

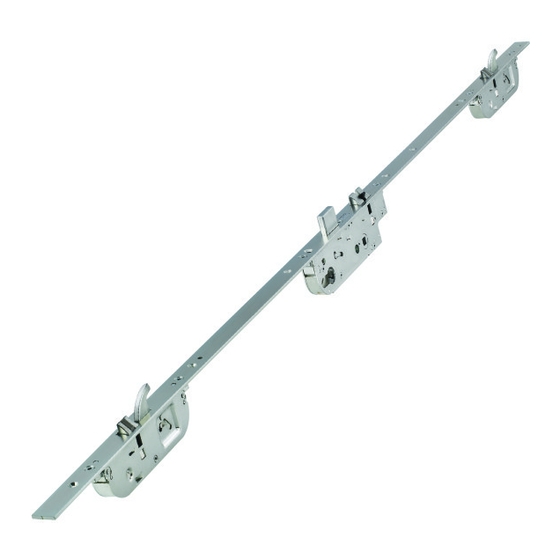

Z-ta – zylinderbetätigtes 3-fallen-schloss automatic/comfort pvc mit übersicht opendoor
Vorschau ausblenden
Andere Handbücher für PROTECT:
- Montagehinweise (28 Seiten) ,
- Montageanleitung (28 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für maco PROTECT
Inhaltszusammenfassung für maco PROTECT
- Seite 1 TECHNIK DIE BEWEGT MACO PROTECT TÜRSCHLÖSSER Z-TA – zylinderbetätigtes 3-Fallen-Schloss Automatic/Comfort PVC mit Übersicht openDoor MONTAGEHINWEISE...
- Seite 2 MACO PROTECT Legende Dornmaß DM Entfernung E Griffmaß GM Ablängbereich Profilvorderkante Multifunktionsfalle Türschloss für niedrige Türen (Kastenposition oberhalb GM) K + 605 Türschloss für hohe Türen (Kastenposition oberhalb GM) K + 980 Endverschluss Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
-
Seite 3: Inhaltsverzeichnis
MACO PROTECT Inhalt Verwendung von Transportsicherungen Gebrauchshinweise Einbauhinweise Fräsungen Schlosskästen Fräsungen Comfort-Öffner Bohr- und Fräsbilder Positionierung der Schließteile 2 Multifunktionsfallen mit Haken K+730 2 Multifunktionsfallen mit Haken K+605 2 Multifunktionsfallen mit Haken K+980 Verkürzen / Verlängern des Z-TA Automatic Übersicht openDoor Zutrittskontrollsysteme Türkonstruktionen... -
Seite 4: Verwendung Von Transportsicherungen
MACO PROTECT Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Positionierung Transportsicherung Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 5: Gebrauchshinweise
MACO PROTECT Gebrauchshinweise Den Schlosskasten in keinem Fall öffnen! Späne aus Frästasche entfernen! Alle Bohrungen vor Einbau des Schlosses durchführen! Den Drückerstift nicht mit Gewalt durch die Schlossnuss schlagen! Das Schloss nur mit zu gehörigem Bauschlüssel schließen! Keine Gewalt anwendung bei der Zylinder montage! Schlüssel nicht mit Gewalt... - Seite 6 MACO PROTECT Gebrauchshinweise 150 N 150 N Drücker nur im normalen Drehsinn belasten! In Betätigungs richtung (auf den Drücker) max. eine Kraft von 150 N aufbringen! Sobald Spuren von Gewalt an wendung sichtbar sind, muss das Schloss ersetzt werden. Zweiflügelige Türen dürfen nicht über den Standflügel aufgezwungen werden.
- Seite 7 MACO PROTECT Gebrauchshinweise Fett Rostlöser, Silikonspray, etc. Falle und Sperrriegel 1 x jährlich schmieren. Das Türschloss (Schlosskasten) wird mit einer Dauer schmierung aus Hoch- leistungsfetten geliefert und darf NICHT nachgeschmiert werden! Die Multifunktionsfallen und den Haken 1 x jährlich schmieren! Schmierung grundsätzlich nur...
-
Seite 8: Einbauhinweise
MACO PROTECT Einbauhinweise Fallenumstellung Kurbelfalle *Klick* *Klick* *Klick* *Klick* *Klick* Fallenwippe Kurbelfalle Wippenlasche Stulp Knopf drücken und bis Punkt gedrückt halten. Falle herausnehmen. Falle umdrehen und am Stulp so aufset- zen (a), dass man die Wippenlasche der Fallenwippe unter die Stulp ausnehmung drücken kann (b). - Seite 9 MACO PROTECT Einbauhinweise Fallenumstellung Multifunktionsfalle mit Haken *Klick* *Klick* *Klick* *Klick* *Klick* Knopf drücken und bis Punkt gedrückt halten. Falle herausnehmen. Falle umdrehen und in Stulpausnehmung einsetzen. Die Falle fest und komplett bis zum hörbaren "Klick" eindrücken. Knopf muss während dieses Vorgangs ständig gedrückt bleiben!
- Seite 10 MACO PROTECT Einbauhinweise Position Fallen- und Riegelschließteil Position Schließteil, Multifunktionsfalle mit Haken Anpressdruckverstellung + / - 2 mm Positionierung Kerbe Stulp = Kerbe Schließteile Es muss eine Falzluft von 10 – 14 mm im eingebauten Zustand eingehalten werden! Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
-
Seite 11: Fräsungen Schlosskästen
MACO PROTECT Fräsungen Schlosskästen Fräsbilder Kästen ≤2 42,5 ≤2 15,5 15,5 Kerbe Stulp 17,5 16,2 +0,2 - 0,1 Schlosskasten 12,2 +0,2 - 0,2 Vorschlag Kabelposition für Zutrittskontrolle Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 12: Fräsungen Comfort-Öffner
MACO PROTECT Fräsungen Comfort-Öffner Fräsbild Motor inkl. Montage Mitnehmerplättchen und Motor ZA 2 ≤ ≤ 20** ≤ 20** 15,5 15,5 15,5 Comfort-Öffner Motor Vorschlag Kabelposition für Zutrittskontrolle 16,2 +0,2 - 0,1 16,2 +0,2 - 0,1 16,2 +0,2 12,2 +0,2 - 0,1... -
Seite 13: Bohr- Und Fräsbilder
MACO PROTECT Bohr- und Fräsbilder Fallen- und Riegelschließteil Multifunktions-Hakenschließteil 1 1 1 1 ZA 2 2 MF-HO +726 -764 Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 14: Positionierung Der Schließteile
MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, Standard 730, 1- und 2-flg. Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel * für höhere FFH Abdeckstulpe verwenden! * für höhere FFH Abdeckstulpe verwenden! Motor für Comfortöffnung Motor für Comfortöffnung Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 15: Multifunktionsfallen Mit Haken K+605
MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 1- und 2-flg. Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel * für höhere FFH Abdeckstulpe verwenden! * für höhere FFH Abdeckstulpe verwenden! Motor für Comfortöffnung Motor für Comfortöffnung Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 16: Multifunktionsfallen Mit Haken K+980
MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 1- und 2-flg. Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel * für höhere FFH Abdeckstulpe verwenden! * für höhere FFH Abdeckstulpe verwenden! Motor für Comfortöffnung Motor für Comfortöffnung Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... -
Seite 17: Verkürzen / Verlängern Des Z-Ta Automatic
MACO PROTECT Verkürzen oder Verlängern des Z-TA Automatic / Comfort K+730 Modul ohne zusätzlichem Verriegelungspunkt Nur bei Z-TA Automatic / Comfort K+730 Modul möglich! Bei Verwendung von Verlängerungs- oder Verkürzungsstulp muss die Standard-Beschlagsnut verwendet werden! FFH 2200 –... - Seite 18 MACO PROTECT Verlängern des Z-TA Automatic / Comfort K+730 Modul mit zusätzlichem Verriegelungspunkt für FFH bis 3100mm Nur bei Z-TA Automatic / Comfort K+730 Modul möglich! Bei Verwendung von Z-TA Zwischenstulp Modul muss die Standard-Beschlagsnut verwendet werden! FFH 2300 – FFH 3100 Der Z-TA Zwischenstulp FFH 1950 –...
-
Seite 19: Übersicht Opendoor Zutrittskontrollsysteme
MACO PROTECT Übersicht openDoor Zutrittskontrollsysteme Übersicht In Kombination mit dem Z-TA 3-Fallen Automatik- Schloss: Extrem hohe Sicherheit durch selb- ständiges Verriegeln der Stahlhaken und des Sperrriegels. Einfache, nicht verwechselbare Steck- verbindung: Falsches Anschließen ist ausgeschlossen. Manipulationssicher: Kontrolleinheit vor dem Zugriff durch Unbefugte geschützt. -
Seite 20: Z-Ta Comfortmotor Für Opendoor Zutrittskontrollsystem Transponder Plus
MACO PROTECT Z-TA Comfortmotor für openDoor Zutrittskontrollsystem Transponder Plus Verbindung Motor – Kabelübergang Spannungsversorgung Stecker-/Kabelbelegung 12 - 24V DC Gleichstrom mind. 1,5 A Verbindung Motor – Zutrittskontrolle Zugentlastung Braun Betriebsspannung Zutrittskontrollsystem: Motor minus- Transponder Weiß Betriebsspannung Motor plus + Grün Steuerspannung*... - Seite 21 MACO PROTECT Z-TA Comfortmotor für openDoor Zutrittskontrollsysteme Keypad und Touchkey Verbindung Motor – Kabelübergang Spannungsversorgung Stecker-/Kabelbelegung 12 - 24V DC Gleichstrom mind. 1,5 A Verbindung Kontrolleinheit Zugentlastung Braun Betriebsspannung Zutrittskontrollsystem: Motor minus- Keypad Touchkey Weiß Betriebsspannung Motor plus + Grün Steuerspannung*...
-
Seite 22: Z-Ta Comfort Motor Für Openlife Zutrittsmanagementsystem Mit Wandleser
MACO PROTECT Z-TA Comfort Motor für openLife Zutrittsmanagementsystem mit Wandleser Verbindung Motor – Kabelübergang home.macoopenlife.com Spannungsversorgung 12 - 24V DC Gleichstrom mind. 1,5 A Zugentlastung openLife App home.macoopenlife.com openLife Server Kabelbelegung Gelb Steuerspannung* plus + Grün Steuerspannung* minus - openLife IQ Weiß... - Seite 23 MACO PROTECT Installationsanleitung Wandleser Nur für Steuereinheit CU41xx UTP CAT5 bis zu 100 m (200 m wenn für rot und schwarz 2 Paare verwendet werden) grün schwarz nicht enthalten weiß gleiches Paar gleiches Paar Control Unit CU41xx B A V B A V Wichtig für eine ordnungs-...
- Seite 24 MACO PROTECT Installationsanleitung Kontrolleinheit Wandleser Kabelbelegung Netzteil Gelb Steuerspannung* plus + Grün Steuerspannung* minus - Weiß Betriebsspannung Motor plus + Braun Betriebsspannung Motor minus- * Die Steuerspanung wird für Taster (Tastimpuls) und Wechselschalter (Tag-/Nachstellung) benötigt! Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 25 MACO PROTECT Z-TA Comfortmotor Kabelübergang Kabelübergang für Öffnungswinkel ≤110° / Holz 12 Luft, PVC 12 Luft, Aluminium R8 bei F-16 R10 bei F-20 3 mm tief R8 bei F-16 R10 bei F-20 3 mm tief Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 26 MACO PROTECT Z-TA Comfortmotor Kabelübergang Kabelübergang für Öffnungswinkel ≤180° / Holz 4 Luft, PVC 12 Luft, Aluminium R8 bei F-16 R10 bei F-20 30 mm tief 1 mm tief 3 mm tief HINWEIS: Auf Grund der verschiedenen Bandausführungen und der daraus resultierenden EINDREHACHSEN muss die Position der Kabelwanne (Maß...
- Seite 27 MACO PROTECT openDoor Zutrittskontrollsysteme Schaltplan rahmenseitig 12 - 24V DC Gleichstrom mind. 1,5 A Trafo Braun Betriebsspannung Motor minus- Braun - Weiß Betriebsspannung Weiß + Motor plus + Grün Steuerspannung* minus - Zutrittskontrollsysteme: Transponder Gelb Steuerspannung* Plus Keypad Touchkey plus + * Die Steuerspanung wird für Taster...
- Seite 28 MACO PROTECT openDoor Zutrittskontrollsysteme Schaltplan Tastimpuls Braun Betriebsspannung Motor minus- Weiß Betriebsspannung Trafo Motor plus + Braun - Grün Steuerspannung* minus - Weiß + Gelb Steuerspannung* plus + 12 - 24V DC * Die Steuerspanung wird für Taster Gleichstrom (Tastimpuls) und Wechselschalter mind.
- Seite 29 MACO PROTECT openDoor Zutrittskontrollsysteme Schaltplan Wechselschalter Braun Betriebsspannung Motor minus- Weiß Betriebsspannung Trafo Motor plus + Braun - Grün Steuerspannung* minus - Weiß + Gelb Steuerspannung* plus + 12 - 24V DC * Die Steuerspanung wird für Taster Gleichstrom (Tastimpuls) und Wechselschalter mind.
- Seite 30 MACO PROTECT openDoor Zutrittskontrollsysteme Fräsbild Transponder Plus Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 31 MACO PROTECT openDoor Zutrittskontrollsysteme Fräsbild Keypad und Touchkey 39,5 39,5 Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
-
Seite 32: Türkonstruktionen
MACO PROTECT ≤ 2 17,5 Türkonstruktionen 1-flügelig ≤ 2 17,5 2-flügelig ≤ 2 17,5 Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC... - Seite 33 MACO PROTECT Notizen Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 34 MACO PROTECT Notizen Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 35 MACO PROTECT Notizen Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC...
- Seite 36 MACO PROTECT Zufrieden? MAYER & CO Wir freuen uns über ihr BESCHLÄGE GMBH feedback@maco.eu Alpenstraße 173 Best.-Nr. 756895DE - Datum: September 2012 – A-5020 Salzburg Änderungsdatum: Dezember 2016 Alle Rechte und Änderungen vorbehalten. Tel.: +43 662 6196-0 Dieses Print-Dokument wird laufend überarbeitet.
