maco MULTI-MATIC Montagehinweise Seite 18

MACO
MULTI-MATIC
18 Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog

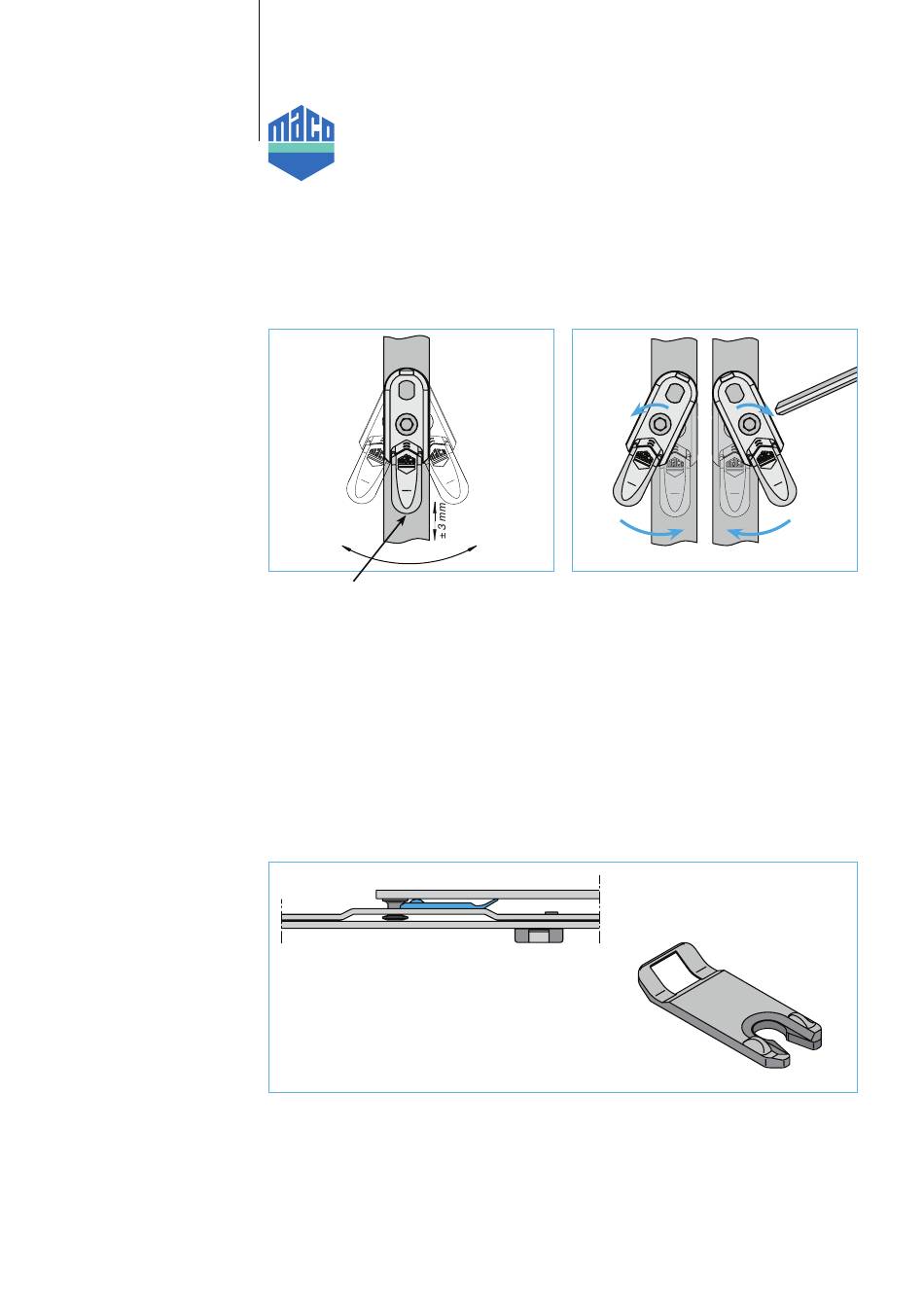

Ausschwenken und
Einstellen der Hebesicherung
rechtes DK
*
1. Ausschwenken der Hebesicherung in die
gewünschte Richtung bis zu einem hör-
baren Klick. Danach ist die Hebesicherung
voll funktionsfähig.
2. Durch Drehen der Einstellschraube*
(TX 15) die gewünschte Höhe wählen.
Scherenbegrenzung
Bei FFH unter 600 mm muss eine Scherenbegrenzung eingebaut werden.
Bedingt durch verschiedene Überschläge kann dies bereits unter FFH 800 mm notwendig sein.
Für Schere Gr. 400/600/800 43551 verwenden (schwarz),
für Schere Gr. 1050/1300 43552 verwenden (weiß).
Rückstellen der
Hebesicherung
linkes DK
1. Heber in Mittelstellung bringen.
2. In oben gezeigte Richtung bis zum
Einschnappen drehen (4 mm Inbus).
