Rundbogenbeschlag bei Verwendung für
Segment-, Schräg- oder Korbbogenfenster
Flügelmontage
Beschlagseinbau
siehe Anleitung Rundbogen (Seite 46)
Bei Segmentbogen- oder Schrägfenster kann nur die Rundbogenschere 620 verwendet
werden.
Achtung: der Anwendungsbereich bandseitig ändert sich um 150 mm.
Mittelverschluss waagrecht oben

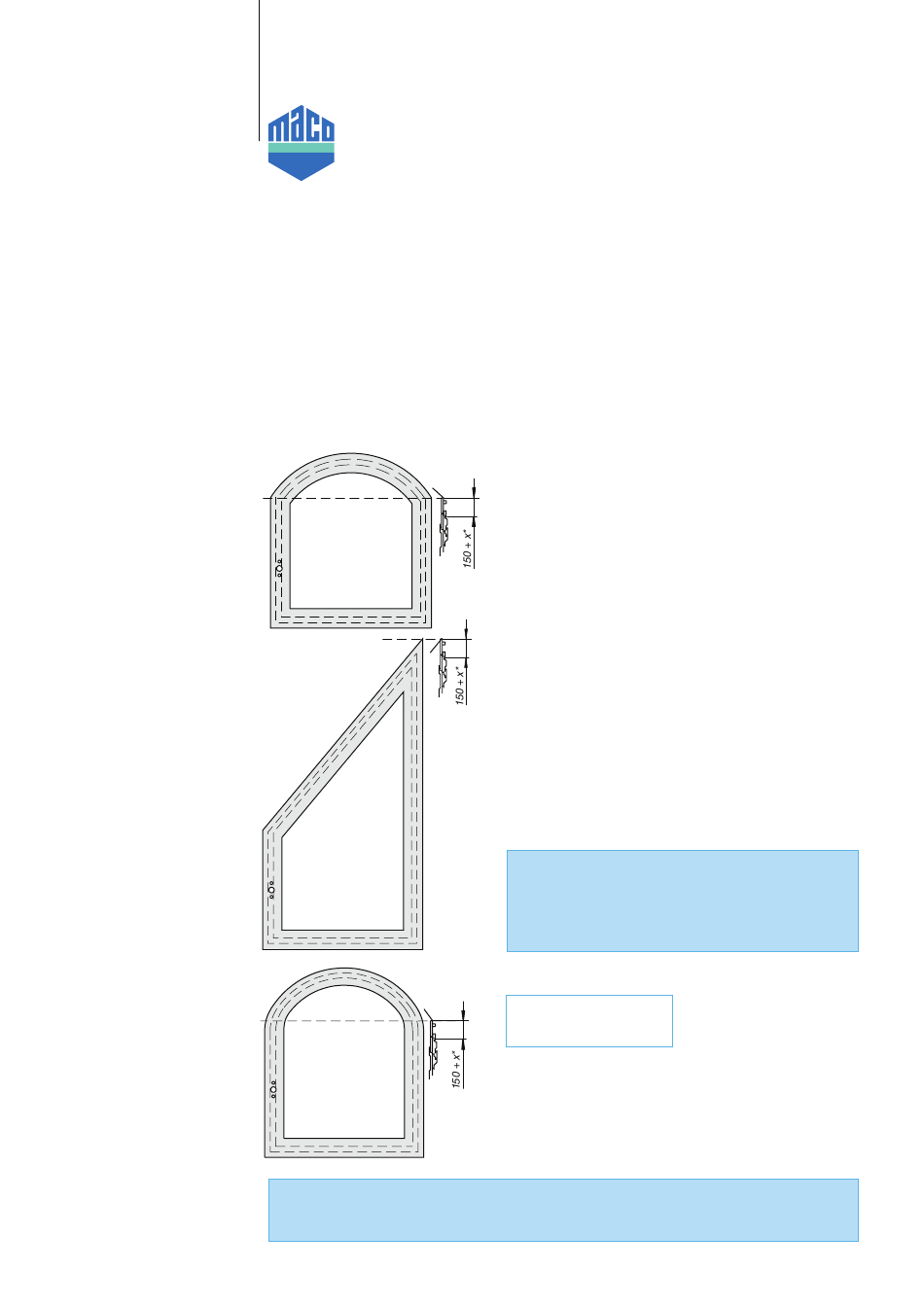

Segmentbogenfenster
Bei einer Bogenlänge ab 1000 mm Schrägfenster-
Winkeltrieb und Mittelverschluss waagrecht verwenden.
Nur Schere 620 verwenden!
Anwendungsbereich bandseitig ändert sich um 150 mm.
Schrägfenster
Bei Anwendungsbereichen größer +50° bzw.
kleiner -15° kann kein Verschlusspunkt in der Schräge
gesetzt werden.
Achtung: In der Schräge kann kein
Verschlusspunkt gesetzt werden!
Der max. Winkel von +50° bzw. -15° ist nicht
mit allen Profilen erreichbar!
*x = 44 mm
Korbbogenfenster
Hier kann als Mittelverschluss entweder die
Rundbogen-Schere 1250 oder die Rundbogen-
Zweitschere verwendet werden.
