maco MULTI-MATIC Montagehinweise Seite 45

MACO
MULTI-MATIC
Beschlagszusammenstellung MM-KS
FFB
1 Rundbogenschere 620 1 i. S.
1 Eckumlenkung f. RB waagrecht
3 Schließeile
1 D-DK Getriebe 430
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Schließteil
1 Kippschließteil
1 D-DK Getriebe 660
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Schließteil
1 Kippschließteil
1 DK Getriebe 840 1 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
2 Schließteile
1 Hebeteil
1 Kippschließteil
Ab FFH 781 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1090 1 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Stulpverl. 235 1 i.S.
3 Schließteile
1Hebeteil
1 Kippschließteil
Ab FFH 1011 MV 1280V
anstatt SV 235 verwenden!
1 DK Getriebe 1340 1 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Mittelverschl. 1280V 1 i.S.
3 Schließteile
1 Hebeteil
1 Kippschließteil
Ab FFH 1246 MV 1500V
anstatt 1280V verwenden!
1 DK Getriebe 1590 2 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Mittelverschl. 1500V 1 i.S.
4 Schließteile
1 Hebeteil
1 Kippschließteil
Ab FFH 1481 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1700 2 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Mittelverschl. 1500V 1 i.S.
1 Mittelverschl. 1280V 1 i.S.
5 Schließteile
1 Hebeteil
1 Kippschließteil
1 DK Getriebe 1950 3 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Mittelverschl. 1500V 1 i.S.
1 Mittelverschl. 1280V 1 i.S.
6 Schließteile
1 Hebeteil
1 Kippschließteil
1 DK Getriebe 2200 3 VZ
1 Endverschluss oben 1 i.S.
1 Eckumlenkung 1 VZ
1 Mittelverschl. 1500V 1 i.S.
1 Mittelverschl. 1500V 1 i.S.
6 Schließteile
1 Hebeteil
1 Kippschließteil
370 – 620 621 – 905
1 Rundbogenschere 1250 2 i.S.
1 Eckumlenkung f. RB waagrecht
5 Schließeile
1 Stulpverlängerung 235 1 i.S.
2450
2300
2100
1900
1700
1500
1300
1100
900
700
500
300

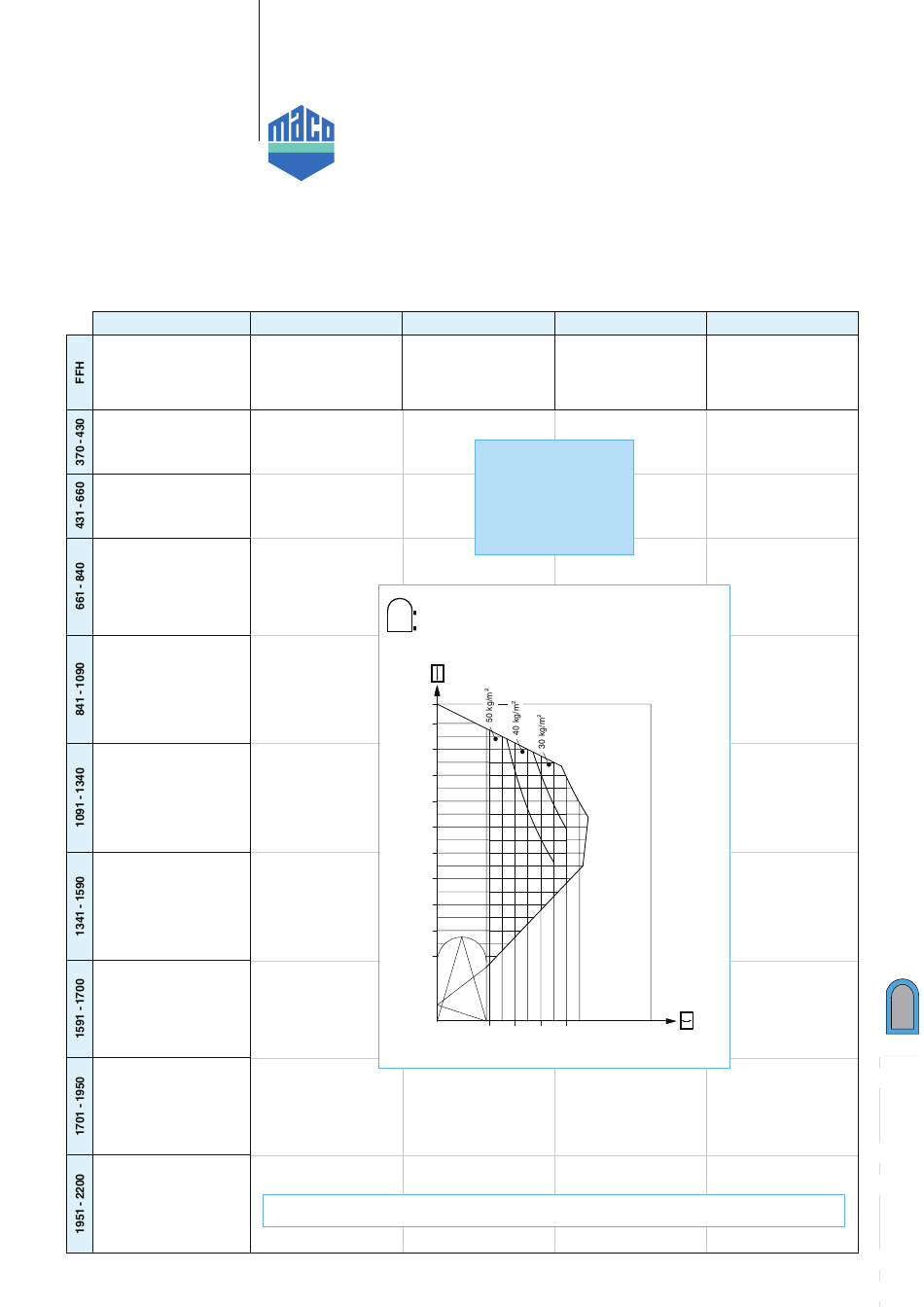

Anwendungsdiagramm für Rundbogen
bis 80 kg Flügelgewicht
Verwendung eines Hebeschließteils und Hebekeils ist zwingend erforderlich (s. Seite 47/Abb. 1)!
906 – 1140
1 Rundbogenschere 1250 2 i.S.
1 Eckumlenkung f. RB waagrecht
5 Schließeile
1 Mittelverschluss 1280V 1 i.S.
Ab FFB 1000 oder 60 kg
Zeitschere verwenden!
Achtung - nicht vergessen!!!
bei allen Größen:
1 Scherenlager
1 Schernlagerstift
1 Bandwinkel
1 Ecklager
1 Ecklagerband
500 700 900 1100 1300 1500 1650
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
1141 – 1250
1 Rundbogenschere 1250 2 i.S.
1 Eckumlenkung f. RB waagrecht
5 Schließeile
1 Mittelverschluss 1500V 1 i.S.
Ab FFB 1000 oder 60 kg
Zeitschere verwenden!
45
