MACO
MULTI-MATIC
FFB
1 Schrägfensterschere 630
1 Eckumlenkung f. RB waagr.
1 Endverschluss 180° 1 VZ
3 Schließeile
1 DK Getriebe 430
1 Eckumlenkung f. SF 1 i. S.
1 Kippschließteil
1 DK Getriebe 660
1 Eckumlenkung f. SF 1 i. S.
1 Kippschließteil
1 Hebeteil
1 DK Getriebe 840 1VZ
1 Eckumlenkung f. SF 1 i. S.
1 Kippschließteil
1 Schließteil
1 Hebeteil
1 DK Getriebe 1090 1VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschluss 1280 1VZ
1 Kippschließteil
2 Schließteile
1 Hebeteil
1 DK Getriebe 1340 1VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 1280 1VZ
1 Kippschließteil
2 Schließteile
1 Hebeteil
1 DK Getriebe 1590 2VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 1500 1VZ
1 Kippschließteil
3 Schließteile
1 Hebeteil
1 DK Getriebe 1700 2VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 2200 2VZ
1 Kippschließteil
4 Schließteile
1 Hebeteil
1 DK Getriebe 1950 3VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 2200 2VZ
1 Kippschließteil
5 Schließteile
1 Hebeteil
1 DK Getriebe 2200 3VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 2200 2VZ
1 Kippschließteil
5 Schließteile
1 Hebeteil
1 DK Getriebe 2450 4VZ
1 Eckumlenkung f. SF 1 i. S.
1 Mittelverschl. eint. 2450 3VZ
1 Kippschließteil
7 Schließteile
1 Hebeteil
54
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
Beschlagszusammenstellung MM-KS
430 – 630
1 Schrägfensterschere 800
1 Eckumlenkung f. RB waagr.
1 Endverschluss 180° 1 VZ
3 od. 4 Schließeile
Ab FFB 671 Sulpverl. 140 od. 235
verwenden!
140 bis FFB 810 / 235 bis
FFB 905
2450
2300
2100
1900
1700
1500
1300
1100
900
700
500
300

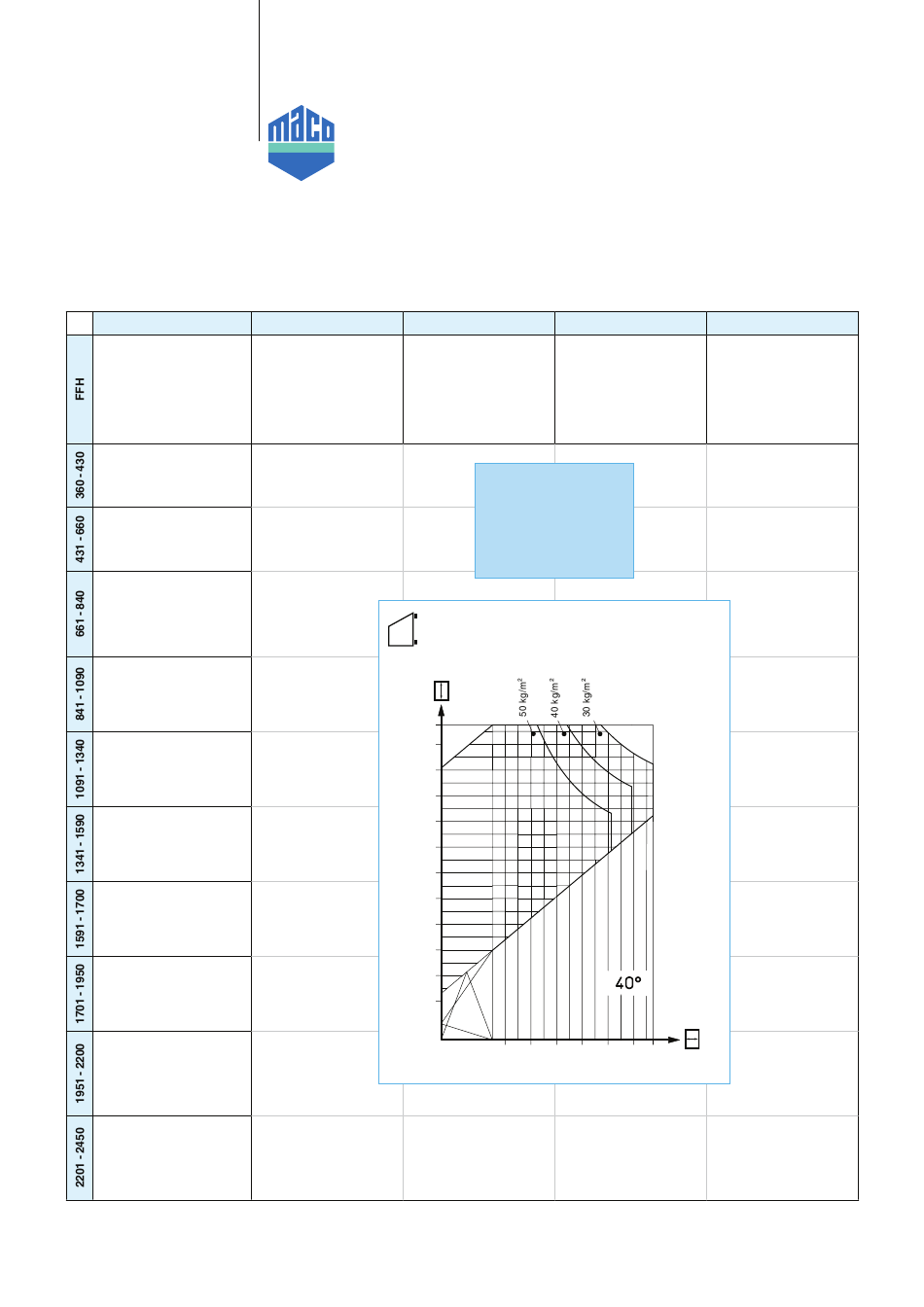

Anwendungsdiagramm für Schrägfenster
500 – 800
801 – 1050
1 Schrägfensterschere 1050
1 i. S.
1 Eckumlenkung f. RB waagr.
1 Stulpverlängerung 235 1 i. S.
1 Endverschluss 180° 1 VZ
5 Schließeile
Ab FFB 906 MV 1280V anstatt
Stulpverl. 235 verwenden!
Achtung - nicht vergessen!!!
bei allen Größen:
1 Scherenlager
1 Schernlagerstift
1 Bandwinkel
1 Ecklager
1 Ecklagerband
500
700
900
1100
1300
1500
bis 80 kg Flügelgewicht
1051 – 1300
1 Schrägfensterschere 1300
1 i. S.
1 Eckumlenkung f. RB waagr.
1 Mittelverschluss 1280V 1 i. S.
1 Endverschluss 180° 1 VZ
5 Schließeile
Ab FFB 1141 MV 1500V anstatt
MV 1280V verwenden!
Bis FFB 1650 Zweitsch. verw.!
1650
