30 Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog

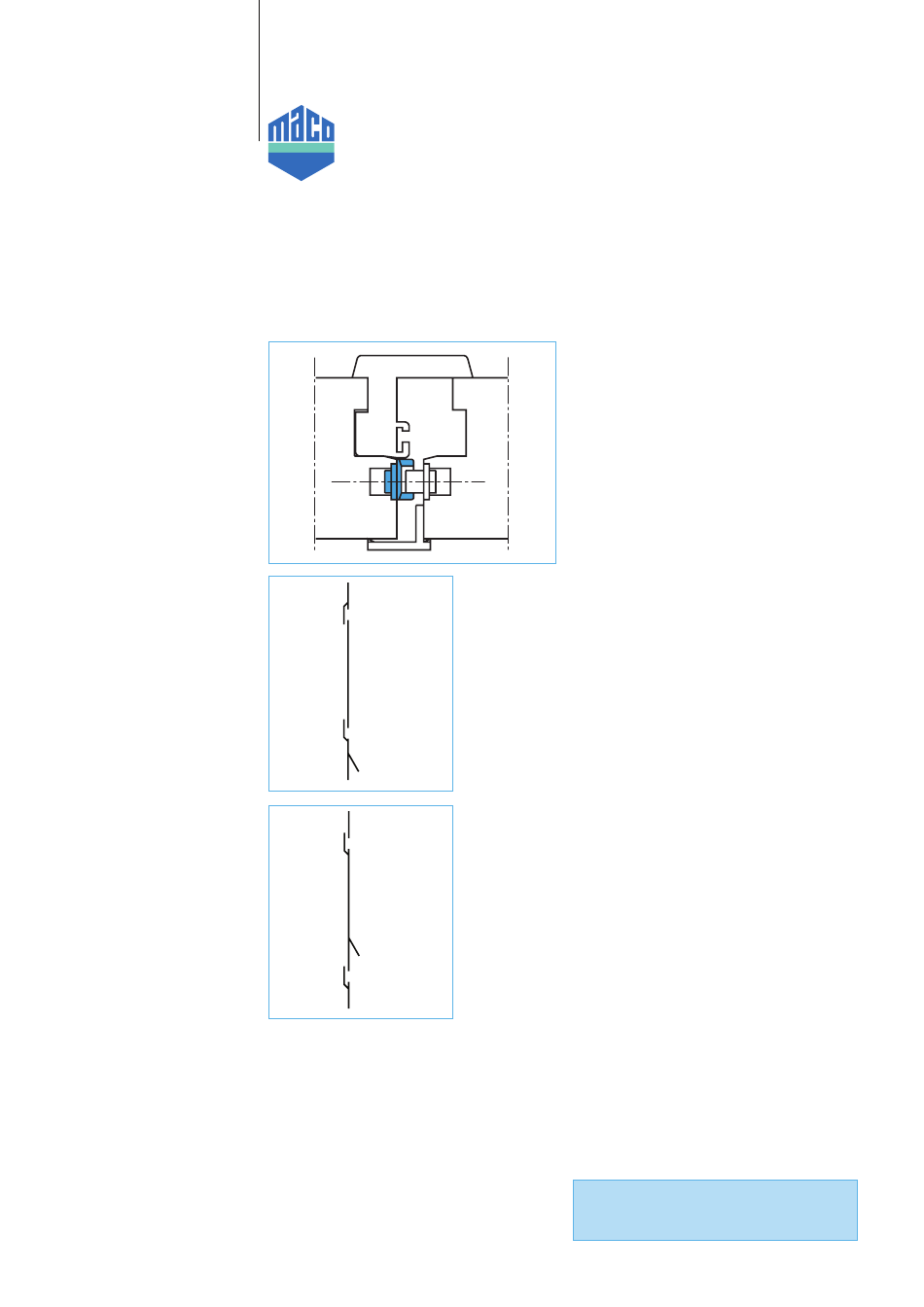

Einbau von 2-flgl. Beschlagsteilen MM-KS
Stulpflügelgetriebe mit montierten Schließteilen
Einbau der Kantriegel
1. Schließteile mit Lehre positionieren und
verschrauben.
Montage Riegelschließteil
Riegelschließteile bei eingehängtem Dreh-
flügel anzeichnen und montieren oder Lehre
21398 verwenden.
Anschlag bei Verwendung fixer Getriebe:
1. Oberen Endverschluss einlegen (bei FFB
über 800 mm mit Mittelverschluss kop-
peln)* und verschrauben.
2. Stulpflügelgetriebe mit geschlossenem
Spreizhebel ablängen – gleiche Länge wie
DK-Getriebe fix (über FFB 800 mm Mittel-
verschluss verwenden)* und verschrau-
ben.
Anschlag bei Verwendung variabler Getriebe:
FFH 841 - 1250
1. Endverschluss oben einlegen (bei FFB über 800 mm mit
Mittelverschluss koppeln)*.
2. Endverschluss unten einlegen (bei FFB über 800 mm mit
Mittelverschluss koppeln)*.
3. Mittelteil ablängen, einlegen
(Kerbe gegenüber Griffmitte) und verschrauben.
FFH 1251 - 1750
FFH 1751 - 2250
1. Endverschluss oben und unten einlegen (bei FFB über
800 mm mit Mittelverschluss koppeln)*.
2. Mittelteil mit geschlossenem Spreizhebel ablängen, einle-
gen (Kerbe gegenüber Griffmitte) und verschrauben.
2. Kantriegel oben und unten anlegen und
verschrauben.
* FFB und FFH von 800 mm ist eine Empfehlung von
MACO, Angaben vom Profilhersteller beachten!
