maco MULTI-MATIC Montagehinweise Seite 47

MACO
MULTI-MATIC

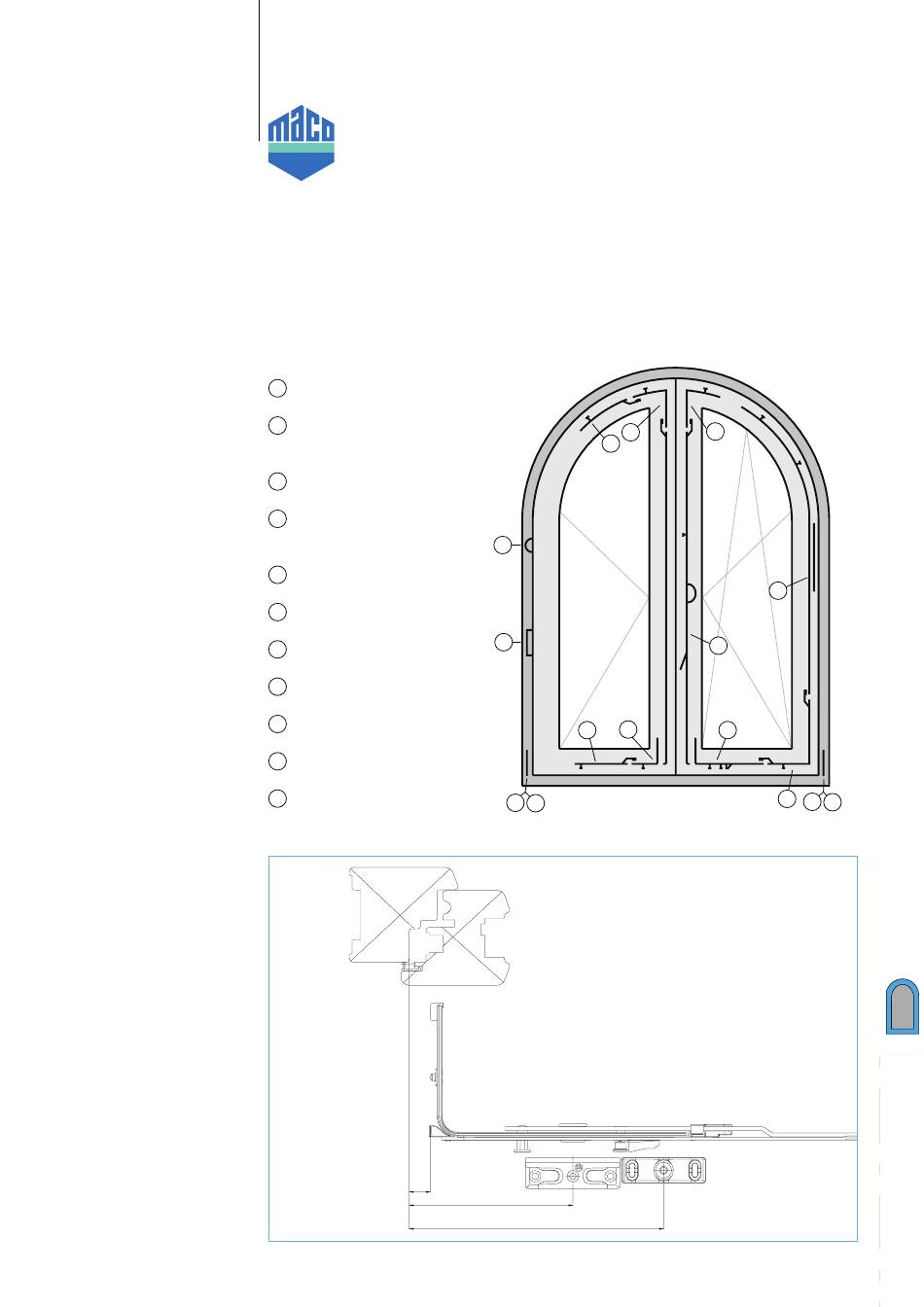

Rundbogenfenster 2-flügelig MM
Zur Getriebeauswahl bei 2-flügeligen Rundbogenfenstern ist die FFH bis zum Stich
anzugeben.
Getriebe
1
2 Eckumlenkung für
Schrägfenster
3 Eckumlenkung
4 Eckumlenkung für
Rundbogen waagrecht
5 Eckumlenkung senkrecht
6 Schere für Rundbogen
7 Mittelverschluss
8 Ecklager
9 Ecklagerband
10 Drehband Rundbogen
11 Anpressverschluss
Abb. 1
10
11
7
8 9
15
117
182
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
