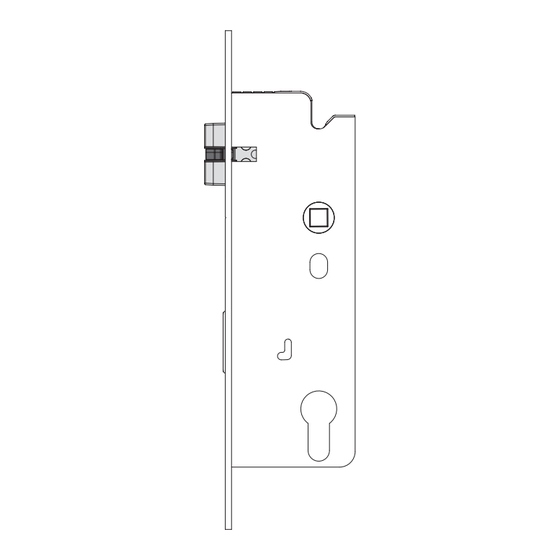

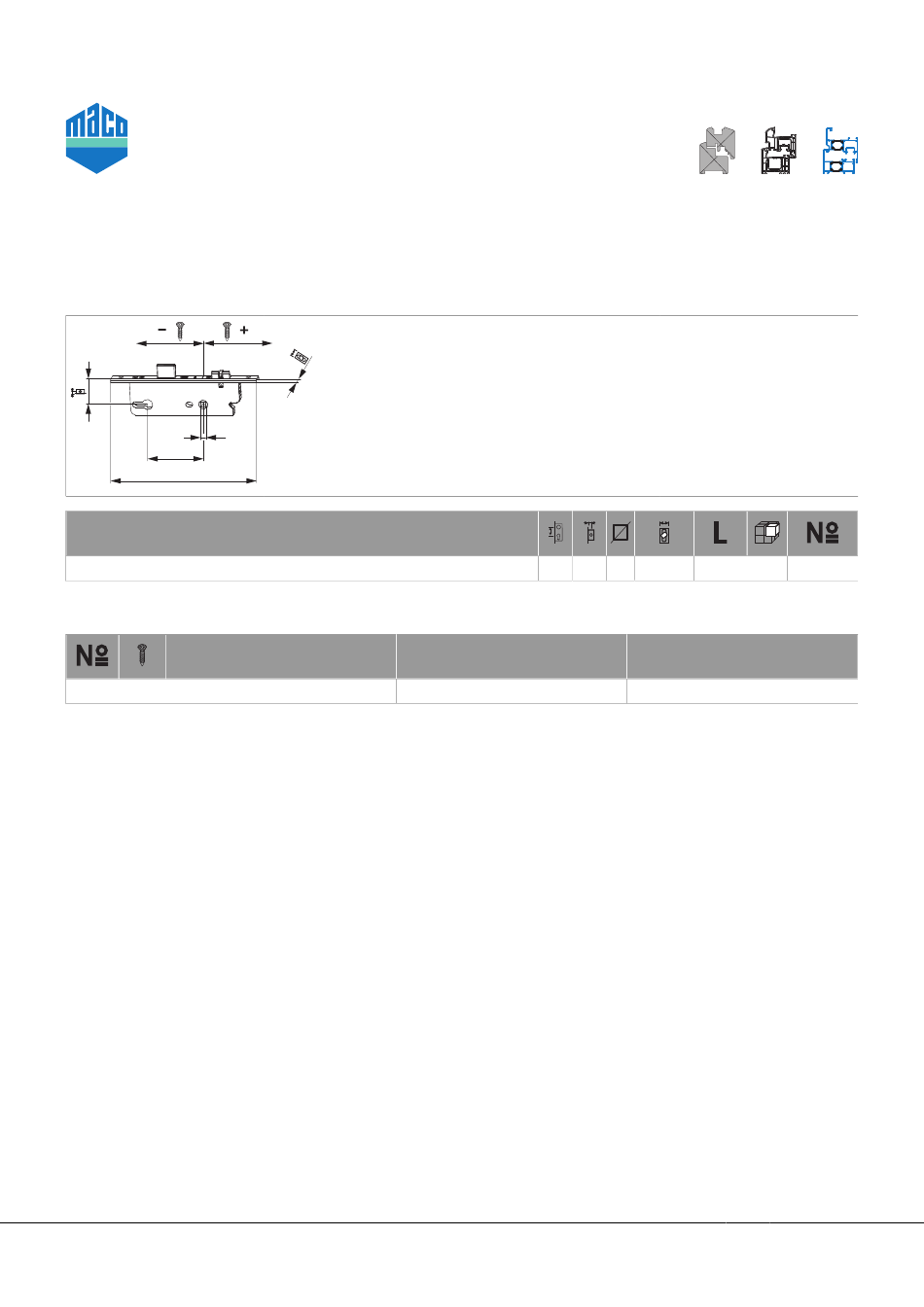

- Seite 1 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT Technische Zeichnung silber 242452 Schraubpositionstabelle 242452 -140 Technischer Online-Katalog MACO - PROTECT 1 / 7 Datum: 06.09.2023...
- Seite 2 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT Fräsung Schlosskästen ≤2 15,5 17,5 1) Kerbe Stulp Technischer Online-Katalog MACO - PROTECT 2 / 7 Datum: 06.09.2023...
- Seite 3 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT Fallenumstellung Kurbelfalle 1.) Schraube vollständig lösen und mit Schraubendreher nach vorne drücken. 2.) Falle herausnehmen. 3.) Falle umdrehen und am Stulp (a) so aufsetzen, dass man die Wippenlasche (e) der Fallenwippe (d) und die Stulpausnehmung (b) drücken kann. ...
- Seite 4 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT Einbau der Rollfalle 1.) Gewindestift mit einem 3 mm Inbusschlüssel bis zum Anschlag ein- schrauben. 2.) Die Rollfalle in das Türschloss so einsetzen dass der Gewindestift der Rollfalle von der Oberseite eingestellt werden kann. ...
- Seite 5 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT 5) Keine Gewaltanwendung bei der Zylindermontage! 6) Schlüssel nicht mit Gewalt (fremde Hebel) drehen! 7) Drücker und Schlüssel nicht gleichzeitig betätigen! 150 N 150 N 1) Drücker nur im normalen Drehsinn belasten! In Betätigungsrichtung (auf den Drücker) max. eine Kraft von 150 N aufbringen! ...
- Seite 6 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT 1) Das Türschloss (Schlosskasten) wird mit einer Dauerschmierung aus Hochleistungsfetten geliefert und darf NICHT nachgeschmiert wer- den! Falle und Sperriegel 1x jährlich schmieren! * Fett ** Rostlöser, Silikonspray, etc. ...
- Seite 7 242452 - Rohrrahmenschloss Z-RS E92 DM35 PZ silber VK8 U-240x6/24/6 PT Verwendung von Transportsicherungen Einfache Transportsicherungen, Keile oder Klötze, gewährleisten ei- nen sicheren Transport des gesamten Türelemtes. Erst nach der Montage entfernen! A) Positionierung der Transportsicherungen ...
