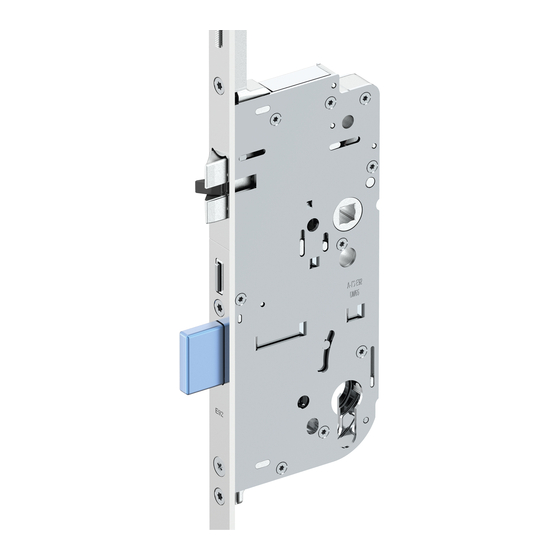

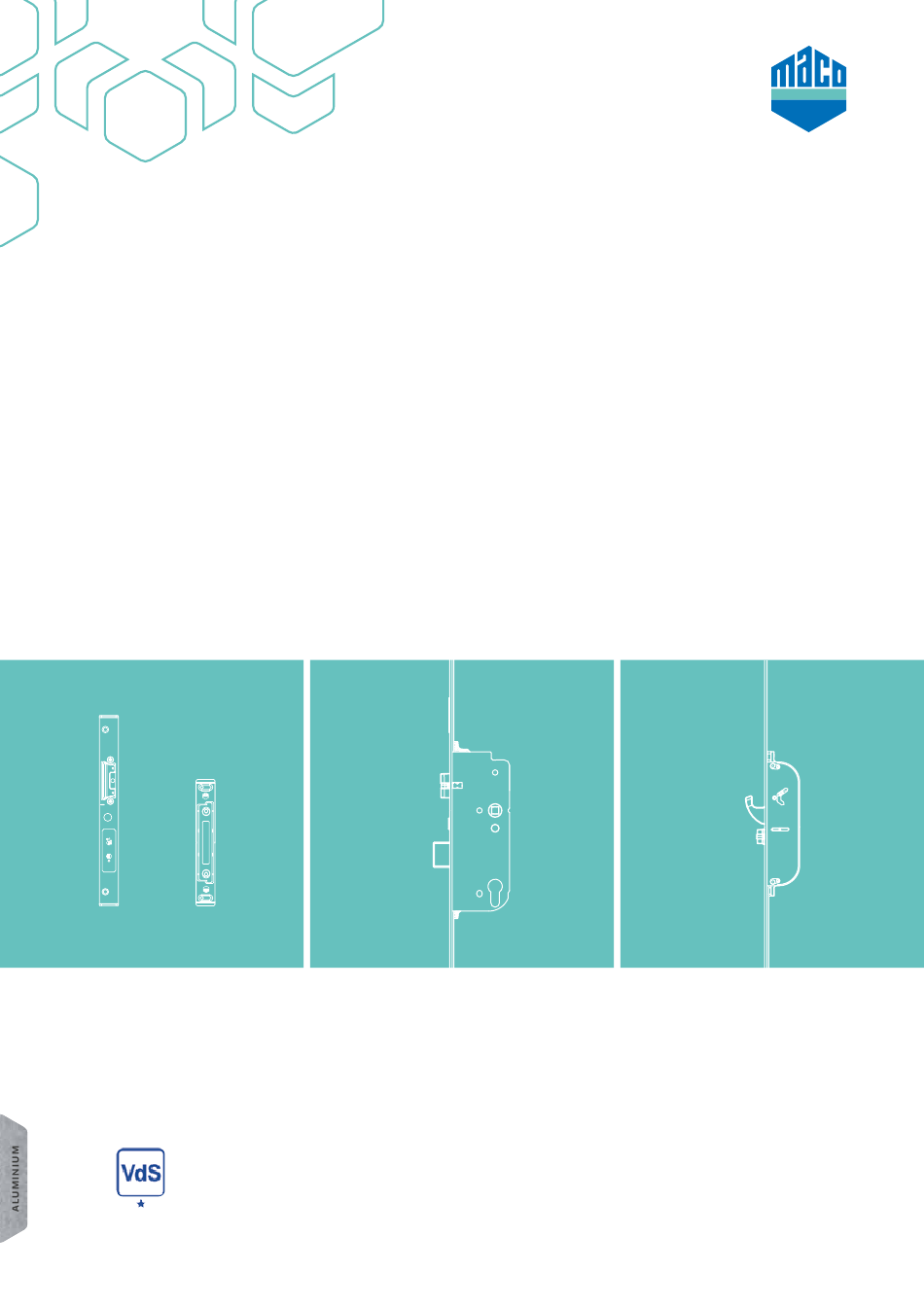

- Seite 1 TECHNIK DIE BEWEGT VERWENDUNG AUSSCHLIESSLICH FÜR FACHBETRIEBE! MACO PROTECT TÜRSCHLÖSSER MONTAGEANLEITUNG A-TS Automatik-Türschloss M119317 PROTECT TÜRSCHLÖSSER m a co.e u...
-
Seite 2: Inhaltsverzeichnis
Wartung Fallenumstellung Einbauhinweise 13 - 16 Schloss für Tagesentriegelungsfunktion vorrichten (Verarbeiter) Montage Tagesentriegelungselement am Schloss (Verarbeiter) Montage MACO Tagesentriegelungsöffner am Schließteil (Verarbeiter) Bedienungsanleitung Tagesentriegelung (Endkunde) Bohr- und Fräsbilder 17 - 21 Schlosskasten und Multifunktionsfalle mit Hakenverriegelung Fallen- und Riegelschließteil 18 - 19 Multifunktions-Hakenschließteil... - Seite 3 2 Multifunktionsfallen mit Haken, Hoch K+980, 1-flügelig, 6 mm 2 Multifunktionsfallen mit Haken, Hoch K+980, 2-flügelig, 6 mm Zutrittslösungungen & Schnittstellen 35 - 49 Übersicht Anschlussmöglichkeiten BLE Modul für Ansteuerung über MACO-SMARTPHONE-APP Transponder Plus, Keypad und Touchkey Touchkey dLine Schaltpläne 39 - 41 Anschlussplan USV (unterbrechungsfreie Stromversorgung) Stößelkontakt secureConnect dLine...
-
Seite 4: Wichtige Informationen
Wichtige Informationen Einleitung Lesen Sie diese Anleitung sorgfältig vor dem Beginn der Montage des A-TS durch. Montieren Sie alle Beschlagteile fachgerecht wie in dieser Anleitung beschrieben und beachten Sie alle Sicherheitshinweise. Bei Nichteinhaltung dieser Anleitung kann keine Gewährleistung für die einwandfreie Funktion des Systems gegeben werden. -
Seite 5: Informativer Hinweis, Legende
Wichtige Informationen Informativer Hinweis Dieser Hinweis deutet auf wichtige Zusatzinformationen hin, die zum fehlerfreien Montieren des Produktes wichtig sind. Legende Dornmaß DM Flügelfalzhöhe Entfernung E Kastenmaß oben Griffmaß GM Kastenmaß unten Profilvorderkante Wichtiger Hinweis Multifunktionsfalle Endverschluss... -
Seite 6: Bestimmungsgemäßer Gebrauch
› Versichern Sie sich vor der Montage vom einwandfreien Zustand der Bauteile, beschädigte oder schadhafte Bauteile dürfen in keinem Fall verwendet werden. A-TS nur in einwandfreiem Zustand benutzen. › Bei allen Arbeiten am A-TS und an den Spannung führenden Bauteilen ist zuvor die Energiezufuhr des Netz- teils zu unterbrechen. - Seite 7 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Den Schlosskasten in keinem Fall Späne aus Frästasche entfernen! Alle Bohrungen vor Einbau des öffnen! Schlosses durchführen! Den Drückerstift nicht mit Gewalt Das Schloss nur mit zugehörigem Keine Gewaltanwendung bei der durch die Schlossnuss schlagen! Bauschlüssel schließen! Zylindermontage!
- Seite 8 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Drücker und Schlüssel nicht Schlüssel nicht mit Gewalt (fremde Hebel) drehen! gleichzeitig betätigen! Der Riegel des Hauptschlosses sowie bei Mehrfachverriegelungen ohne Türanzug, auch alle Riegel der Nebenschlösser, dürfen nicht im Schließblech reiben. Nützen Sie hierfür die Einstellmöglichkeiten an den Schließ...
- Seite 9 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Schlossriegel und -falle nicht Zweiflügelige Türen dürfen nicht Den Schlossriegel nicht bei offener überstreichen bzw. lackieren! über den Standflügel aufgezwun- Tür vorschließen! gen werden!
-
Seite 10: Verwendung Von Transportsicherungen
Wichtige Informationen Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Position Transportsicherung... -
Seite 11: Wartung
Wartung Das Türschloss (Schlosskasten) wird mit einer Dauerschmierung aus Hochleistungsfetten geliefert und darf NICHT nachgeschmiert werden! Lediglich Falle und Sperrriegel 1 x jährlich schmieren! MF-HO-Verriegelungselement 1 x jährlich schmieren! Keine Schmieröle, Rostlöser, Silikonsprays usw. verwenden! Schmierung grundsätzlich nur mit Schmierfett oder technischer Vaseline! * Sprühfett (455341), ** Rostlöser... -
Seite 12: Fallenumstellung
Fallenumstellung a = Stulp b = Stulpausnehmung c = Falle d = Fallenwippe e = Wippentasche Kurbelfalle Multifunktionsfalle Schraube vollständig lösen und mit Schrauben- dreher nach vorne drücken! Falle herausnehmen! Falle umdrehen und am Stulp so aufsetzen (a), dass man die Wippen lasche (e) der Fallen wippe (d) unter die Stulpausnehmung drücken kann (b). -
Seite 13: Einbauhinweise
Einbauhinweise Schloss für Tagesentriegelungsfunktion vorrichten (Verarbeiter) Tagesentriegelungsfunktion vorrichten Herstellen Auslieferzustand Verriegeln Verriegeln Tagesentriegelungschraube entfernen Tagesentriegelungschraube einsetzen (Inbus 2,5 mm) (Inbus 2,5 mm) Entriegeln Entriegeln Wenn die Tagesentriegelung vorgerichtet ist, wird bei motorischem Betrieb die Hauptfalle nicht betätigt (Tür springt nicht automatisch auf)! -
Seite 14: Montage Tagesentriegelungselement Am Schloss (Verarbeiter)
Einbauhinweise Montage Tagesentriegelungselement am Schloss (Verarbeiter) Abdeckung am Stulp entfernen. Tagesentriegelungselement an der Rückseite des Stulps positionieren (direkt am Riegel oberhalb des Schlosskastens). Tagesentriegelungselement mit beigelegter Schraube TX20 M4x10 an der Stulpvorderseite anschrauben! -
Seite 15: Montage Maco Tagesentriegelungsöffner Am Schließteil (Verarbeiter)
Einbauhinweise Montage MACO Tagesentriegelungsöffner am Schließteil (Verarbeiter) Falleneinsatz demontieren. MACO Tagesentriegelungsöffner montieren. Mechanische Entriegelung am Tagesentriegelungsöffner mittels Hebel aktivieren*. * Mechanische Entriegelung kann aktiviert bleiben, da die Tagesentriegelung über den Tagesentriegelungsschieber am Schloss gesteuert wird (siehe Bedienungsanleitung "Tagesentriegelung" S. 16). -
Seite 16: Bedienungsanleitung Tagesentriegelung (Endkunde)
Drücker betätigen, sodass die Verriege lungs- Drücker betätigen, sodass die Verriege lungs- elemente und Multifunktionsfallen eingezogen elemente und Multifunktionsfallen eingezogen sind! sind! Den Tagesentriegelungsschieber nach oben Den Schieber der Tagesentriegelung nach schieben, Drücker loslassen! unten schieben! Die A-TS-Grundfunktion, automatisches Verriegeln, ist wieder hergestellt! -
Seite 17: Bohr- Und Fräsbilder
Bohr- und Fräsbilder Schlosskasten und Multifunktionsfalle mit Hakenverriegelung ≤2 41,5 ≤2 15,5 15,5 Kerbe Stulp DM - 1 17,5 Schlosskasten Vorschlag Kabelposition für Zutrittslösung... - Seite 18 Bohr- und Fräsbilder Fallen- und Riegelschließteil 3 mm 2 MF-HO +726 -764...
-
Seite 19: Fallen- Und Riegelschließteil 6 Mm
Bohr- und Fräsbilder Fallen- und Riegelschließteil 6 mm 2 MF-HO +726 -764 *Fräsbild E-Öffner... -
Seite 20: Multifunktions-Hakenschließteil
Bohr- und Fräsbilder Multifunktions-Hakenschließteil 3 mm 12,5... -
Seite 21: Multifunktions-Hakenschließteil 6 Mm
Bohr- und Fräsbilder Multifunktions-Hakenschließteil 6 mm *Fräsbild E-Öffner... -
Seite 22: Fallen- Und Riegelschließteil
Positionierung Schließteile Positionen Fallen- und Riegelschließteil Schließteil, Multifunktionsfalle mit Haken Anpressdruckverstellung: +/- 2 mm bei Fallen- und Riegelschließteil +/- 1,5 mm bei MF-HO Schließteil Positionierung Kerbe Stulp = Kerbe Schließteile Es muss eine Falzluft von 2 - 6 mm im eingebauten Zustand eingehalten werden! -
Seite 23: Multifunktionsfallen Mit Haken, Standard K+730, 1-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 1-flügelig, 3 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 24: Multifunktionsfallen Mit Haken, Standard K+730, 2-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 2-flügelig, 3 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 25: Multifunktionsfallen Mit Haken, Nieder K+605, 1-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 1-flügelig, 3 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 26: Multifunktionsfallen Mit Haken, Nieder K+605, 2-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 2-flügelig, 3 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 27: Multifunktionsfallen Mit Haken, Hoch K+980, 1-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 1-flügelig, 3 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 28: Multifunktionsfallen Mit Haken, Hoch K+980, 2-Flügelig, 3 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 2-flügelig, 3 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 29: Multifunktionsfallen Mit Haken, Standard K+730, 1-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 1-flügelig, 6 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 30: Multifunktionsfallen Mit Haken, Standard K+730, 2-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 2-flügelig, 6 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 31: Multifunktionsfallen Mit Haken, Nieder K+605, 1-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 1-flügelig, 6 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 32: Multifunktionsfallen Mit Haken, Nieder K+605, 2-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 2-flügelig, 6 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 33: Multifunktionsfallen Mit Haken, Hoch K+980, 1-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 1-flügelig, 6 mm Einzelschließteile Schließteilleiste Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 34: Multifunktionsfallen Mit Haken, Hoch K+980, 2-Flügelig, 6 Mm
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 2-flügelig, 6 mm Haustürkantriegel Schloss Motor für motorische Öffnung * für höhere FFH Abdeckstulpe verwenden! -
Seite 35: Zutrittslösungen & Schnittstellen
Zutrittslösungen & Schnittstellen Übersicht 3-Fallen-Türschloss mit Öffnungsmotorik Hohe Sicherheit durch selbstständiges Verriegeln der Stahlhaken und des Sperrriegels. Manipulationssicher Kontrolleinheit vor dem Zugriff durch Unbefugte geschützt. Maximaler Komfort durch motorische Entriegelung. Plug & Play Einfache, nicht verwechsel bare Steckverbindung. Unkompliziertes Ein- und Aushängen der Tür durch steckbaren Kabelüber- gang. -
Seite 36: Anschlussmöglichkeiten Ble Modul Für Ansteuerung Über Maco-Smartphone-App
Skaliert 42,5 % Skaliert 42,5 % Skaliert 42,5 % Zutrittslösungen & Schnittstellen Anschlussmöglichkeiten BLE Modul für Ansteuerung über MACO-SMARTPHONE-APP Möglichkeit 1: Möglichkeit 2: Möglichkeit 3: Anschluss am Anschluss zwischen Anschluss zwischen freien Steckplatz openDoor Zutritts- Kabelübergang Motor kontrolle und Motor... -
Seite 37: Transponder Plus, Keypad Und Touchkey
**Hutschienennetzteil ** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für... -
Seite 38: Touchkey Dline
**Hutschienennetzteil ** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für... -
Seite 39: Schaltpläne
**Hutschienennetzteil ** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für... - Seite 40 **Hutschienennetzteil ** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für...
-
Seite 41: Schaltplan Wechselschalter (Motorische Tagstellung)
**Hutschienennetzteil ** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für... -
Seite 42: Anschlussplan Usv (Unterbrechungsfreie Stromversorgung)
Sollte der unwahrscheinliche Fall eintreten, dass während eines motorischen Öffnungs- oder Schließvorgangs ein Stromausfall auftritt, kann die Mechanik blockieren. Mit der USV fährt das Schloss in die gewünschte Stellung. Ohne USV kann bei Stromausfall im geschlossenen oder geöffneten Zustand das A-TS manuell mittels Schlüssel oder Griff (von innen) bedient werden. -
Seite 43: Stößelkontakt Secureconnect Touchkey Dline
Zutrittslösungen & Schnittstellen Stößelkontakt secureConnect Touchkey dLine Plug & Play Steckverbindung Motor zu: Adapterkabel für Stößelkontakt Zutrittslösung Zutrittslösung: Touchkey dLine U=230V AC 50/60HZ, I =0,25A ... -
Seite 44: Fräsbilder
Zutrittslösungen & Schnittstellen Fräsbild Transponder Plus... - Seite 45 Zutrittslösungen & Schnittstellen Fräsbild Keypad / Touchkey 39,5 39,5...
- Seite 46 Zutrittslösungen & Schnittstellen Fräsbild Touchkey dLine 25,5 25,5...
-
Seite 47: Fräsbild Motor Inklusive Montage Mitnehmerplättchen Und Motor
Zutrittslösungen & Schnittstellen Fräsbild Motor inklusive Montage Mitnehmerplättchen und Motor ≤ 50** Comfort-Öffner Motor Vorschlag Kabelposition für Zutrittslösung 16,2 +0,2 - 0,1 12,2 +0,2 - 0,2 * dLine Steuereinheit für Zutrittslösungen ** Kabelkanal für Comfortlösung *** Kabel für openDoor Zutrittslösungen... -
Seite 48: Kabelübergänge
openDoor Zutrittslösungungen Kabelübergang für Öffnungswinkel ≤110°, Alu 12 Luft R8 bei F-16 R10 bei F-20 R8 bei F-16 R10 bei F-20... - Seite 49 openDoor Zutrittslösungungen Kabelübergang für Öffnungswinkel ≤180°, Alu 4 Luft, 12 Luft R8 bei F-16 R10 bei F-20 30 mm tief Auf Grund der verschiedenen Bandaus führungen und der daraus resultierenden Eindrehachsen muss die Position der Kabelwanne (Maß X) und des Abdeckblechs (Maß Y) selbständig ermittelt werden!
