maco MULTI-MATIC Montagehinweise Seite 43

MACO
MULTI-MATIC
Beschlagszusammenstellung MM
FFB
1 Rundbogenschere 620
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
2 Schließeile
1 DK Getriebe 430
1 Endverschluss oben
1 Eckumlenkung 1 i.S
1 DK Getriebe 660
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Schließteil
1 Hebeteil
1 DK Getriebe 840
1 Endverschluss oben
1 Eckumlenkung 1i.S
2 Schließteile
1 Hebeteil
Ab FFH 781 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1090
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Stulpverl. 235
3 Schließteile
1Hebeteil
Ab FFH 1011 MV 1280V
anstatt SV 235 verwenden!
1 DK Getriebe 1340
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Mittelverschl. 1280V
3 Schließteile
1 Hebeteil
Ab FFH 1246 MV 1500V
anstatt 1280V verwenden!
1 DK Getriebe 1590
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Mittelverschl. 1500V
3 Schließteile
1 Hebeteil
Ab FFH 1481 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1950
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Mittelverschl. 1500V
1 Mittelverschl. 1280V
6 Schließteile
1 Hebeteil
1 DK Getriebe 2200
1 Endverschluss oben
1 Eckumlenkung 1i.S
1 Mittelverschl. 1500V
1 Mittelverschl. 1500V
6 Schließteile
1 Hebeteil
370 – 620 621 – 905
1 Rundbogenschere 1250
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
4 Schließeile
1 Stulpverlängerung 235
2450
2300
2100
1900
1700
1500
1300
1100
900
700
500
300

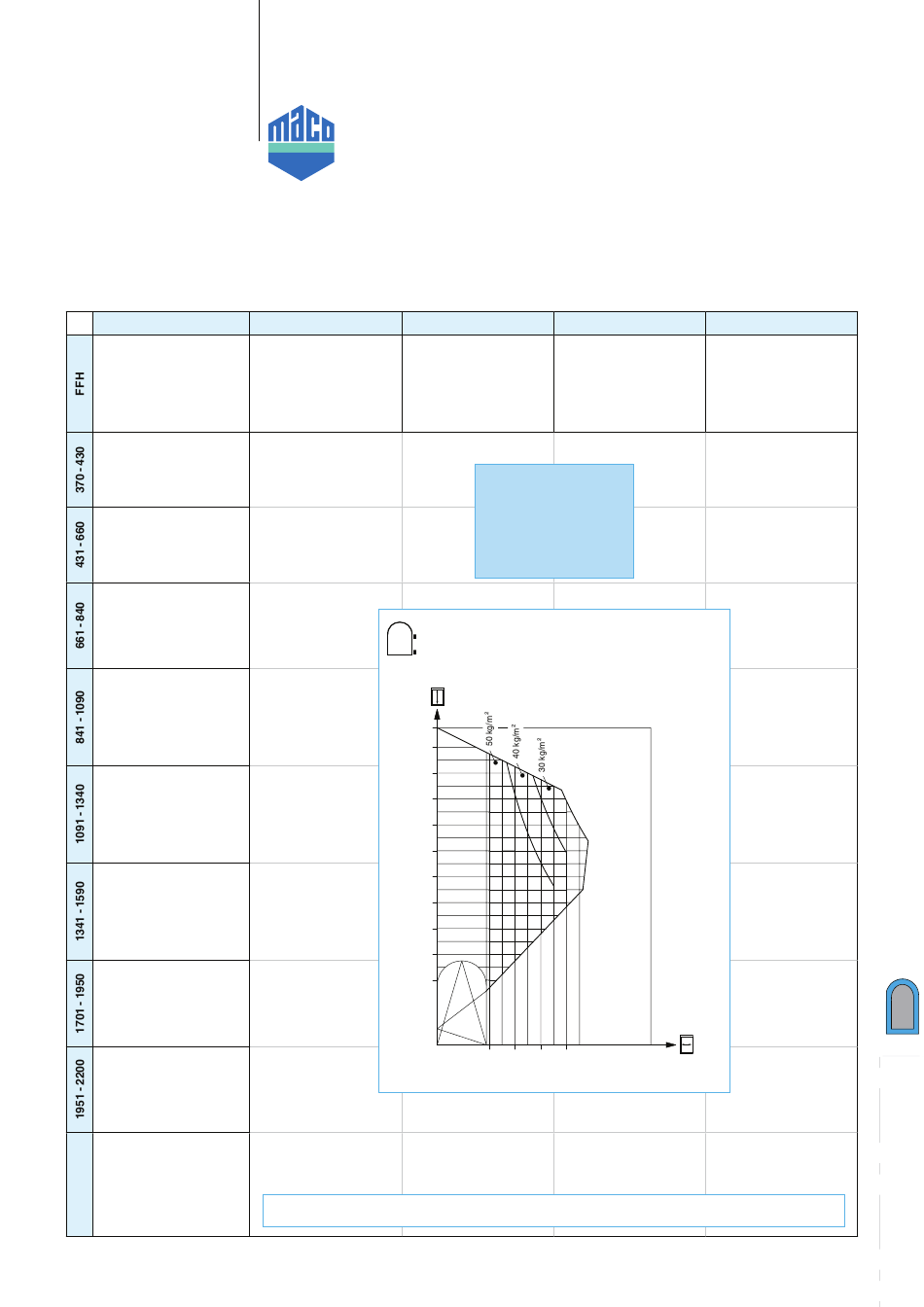

Anwendungsdiagramm für Rundbogen
bis 80 kg Flügelgewicht
Verwendung eines Hebeschließteils und Hebekeils ist zwingend erforderlich (s. Seite 47/Abb. 1)!
906 – 1140
1 Rundbogenschere 1250
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
4 Schließeile
1 Mittelverschluss 1280V
Ab FFB 1000 oder 60 kg
Zeitschere verwenden!
Achtung - nicht vergessen!!!
bei allen Größen:
1 Scherenlager
1 Schernlagerstift
1 Bandwinkel
1 Ecklager
1 Ecklagerband
500 700 900 1100 1300 1500 1650
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
1141 – 1250
1 Rundbogenschere 1250
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
4 Schließeile
1 Mittelverschluss 1500V
Ab FFB 1000 oder 60 kg
Zeitschere verwenden!
43
