maco MULTI-MATIC Montagehinweise Seite 14

MACO
MULTI-MATIC
14 Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog

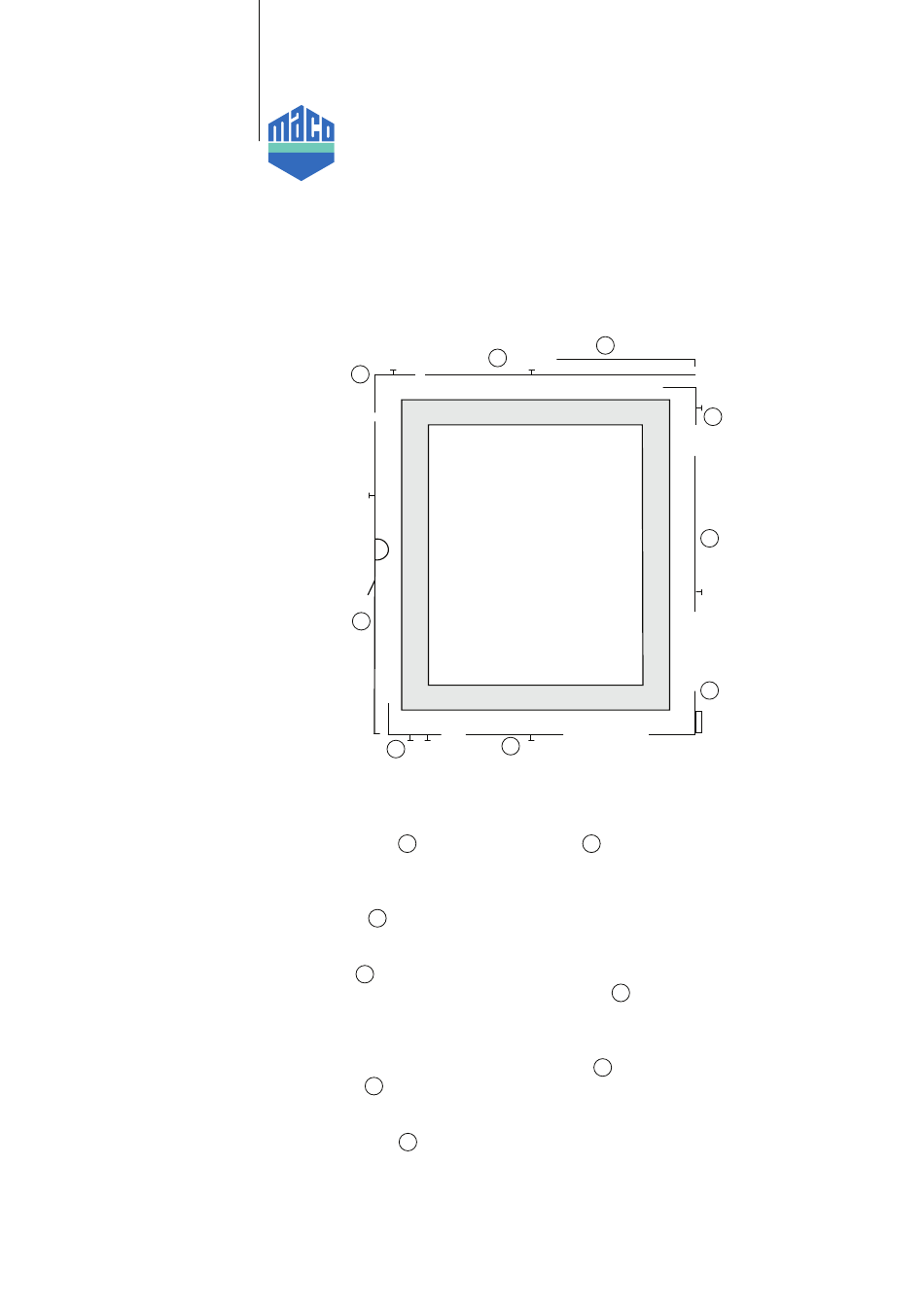

Einbauen und Ablängen der Beschlagsteile am Flügel MM
1
3
2
1
1. Eckumlenkung
montieren.
2. Eckumlenkung
2
waagrecht
einlegen (Abb. 1).
3
3. Getriebe ablängen
und gemeinsam mit den
Eckumlenkungen
verschrauben.*
4. Eckumlenkung
4
senkrecht
einlegen (Abb. 1).
5
5. Scherenstulp**
ablängen und (Abb. 2)
gemeinsam mit den
Eckumlenkungen
verschrauben.
6
5
7
6
5.1. Scherenarm einhän-
gen. Bandwinkel auf Tra-
gebügel aufstecken und
den Bajonettverschluss
mit dem Torxschlüssel
T20 um 90° drehen (Abb.
3)
7
6. Mittelverschluss
montieren (ab einer FFB/
FFH über 800 mm***)
8
7. Ecklagerband am
Überschlag aufstecken
und verschrauben.
8. Bei der ersten
Betätigung des
Beschlags werden
die Mittenfixierungen
gelöst.
4
7
8
9. Bei den Getrieben muss
die Hebesicherung durch
Ausschwenken
aktiviert werden.
* Bei DK-Getriebe 660 und
Scherenstulp 600 sind die
Eckumlenkungen waagrecht bzw.
senkecht zusätzlich in den
Nutgrund zu verschrauben!
** ab FFB 1300 mm oder 100 kg Flü-
gelgewicht: Zweitschere
verwenden!
*** FFB und FFH von 800 mm ist eine
Empfehlung von MACO,
Angaben vom Profilhersteller
beachten!
