maco MULTI-MATIC Montagehinweise Seite 38

MACO
MULTI-MATIC
38 Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog

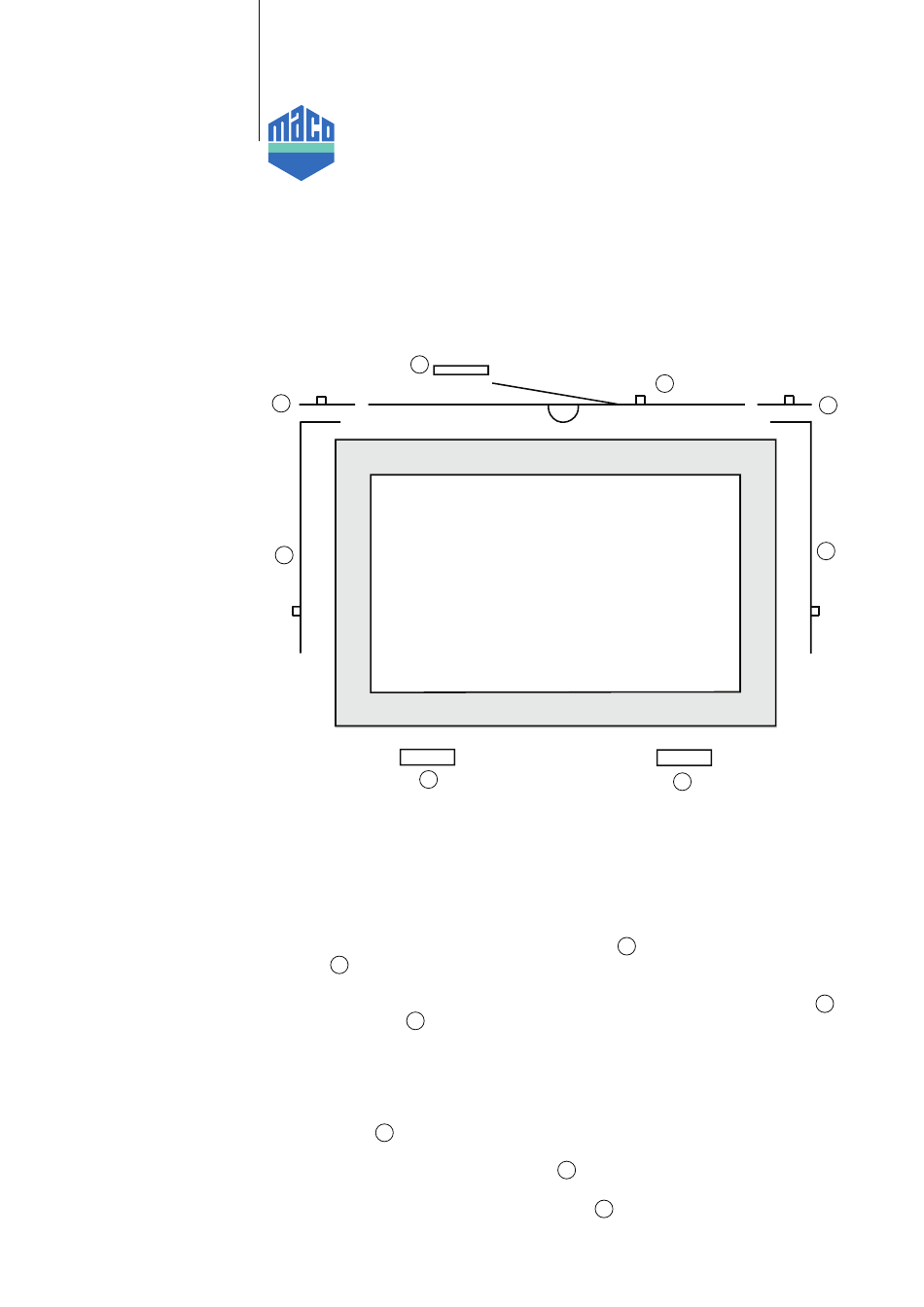

Einbauen und Ablängen der Beschlagsteile am Flügel MM-KS
5
2
1
4
1. Mittelverschlüsse ein-
1
teilig montieren (ab
FFB über 800 mm)*.
2
2. Endverschlüsse
montieren (gegebenen-
falls mit den Mittelver-
schlüssen koppeln).
3. Kantenverschluss mit
3
Kippschere ablän-
gen und gemeinsam mit
den Endverschlüssen
verschrauben (ab FFB
1200 mm zwei Kipp-
scheren verwenden).
4
4. Kippflügelbänder
montieren (ab FFB
1000 mm od. 60 kg
Flügelgewicht drittes
Kippflügelband verwen-
den).
ACHTUNG: Verklotzung
der Fensterscheibe im
Bereich der Kippflügel-
bänder.
5. Kippscheren-
5
gehäuse montieren.
Kerbmarke am Kippsche-
renarm (Abb. 1, 1 ) auf
den Blendrahmen über-
3
2
1
4
tragen, auf diese Markie-
rung das Kippscherenge-
häuse mit der Kerbmarke
montieren (Abb. 1, 2 ).
6. Fang- und Putzschere
montieren. (Der Einsatz
ist zwingend erforder-
lich!)
* FFB und FFH von 800 mm ist eine
Empfehlung von MACO,
Angaben vom Profilhersteller be-
achten!
