Montage am Blendrahmen
Abb. 3

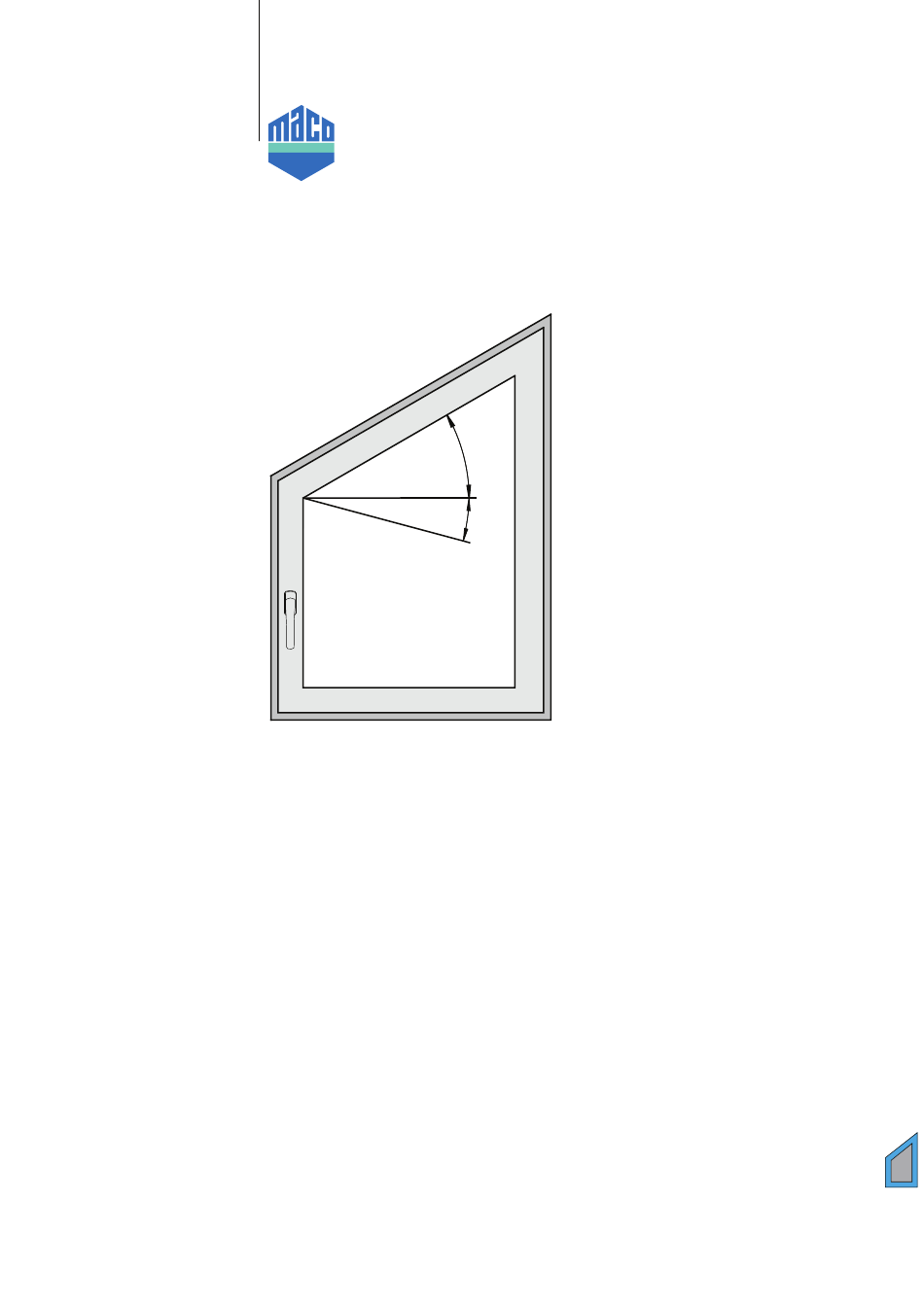

Anwendungsbereich der
Frässchablone für Schräg-
fenster schere (s. Abb. 3):
Die Frässchablonen können
von -15° bis +30° verwendet
werden. Für Fenster mit
einem Neigungswinkel über
30° muss der Anschlagklotz
entfernt und das Maß laut
Abb. 1 (S. 57) oder Abb. 2
(S. 58) markiert werden oder
beigepackte Klebelehre
verwenden!
+30°
–15°
–15° bis +30°
Frässchablone unverstellt
verwenden!
Achtung!
Die Frässchablonen haben
einen gelben Anschlag-
klotz. Falls die Falzluft nicht
genau der Fensterkonstruk-
tion entspricht, dürfen diese
Toleranzen nicht mit dem
Anschlag ausgeglichen wer-
den! Verwenden Sie dafür
Beilagen.
Schließteile: müssen in der
Schräge angerissen werden.
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
Für Schließteile getriebe-
seitig und waagrecht unten,
Lehre vom 1-flgl. Fenster.
Bei Schließteil bandsei-
tig - Mittelver schlusslehre
bandseitig unten bei Ecklager
anlegen, das Schließteil mit
dem Halter für waagrecht ein-
legen und festschrauben.
Ecklager: Ecklagerboh-
rungen siehe Anschlaghin-
weis für 1-flgl. Fenster.
