maco MULTI-MATIC Montagehinweise Seite 21

MACO
MULTI-MATIC

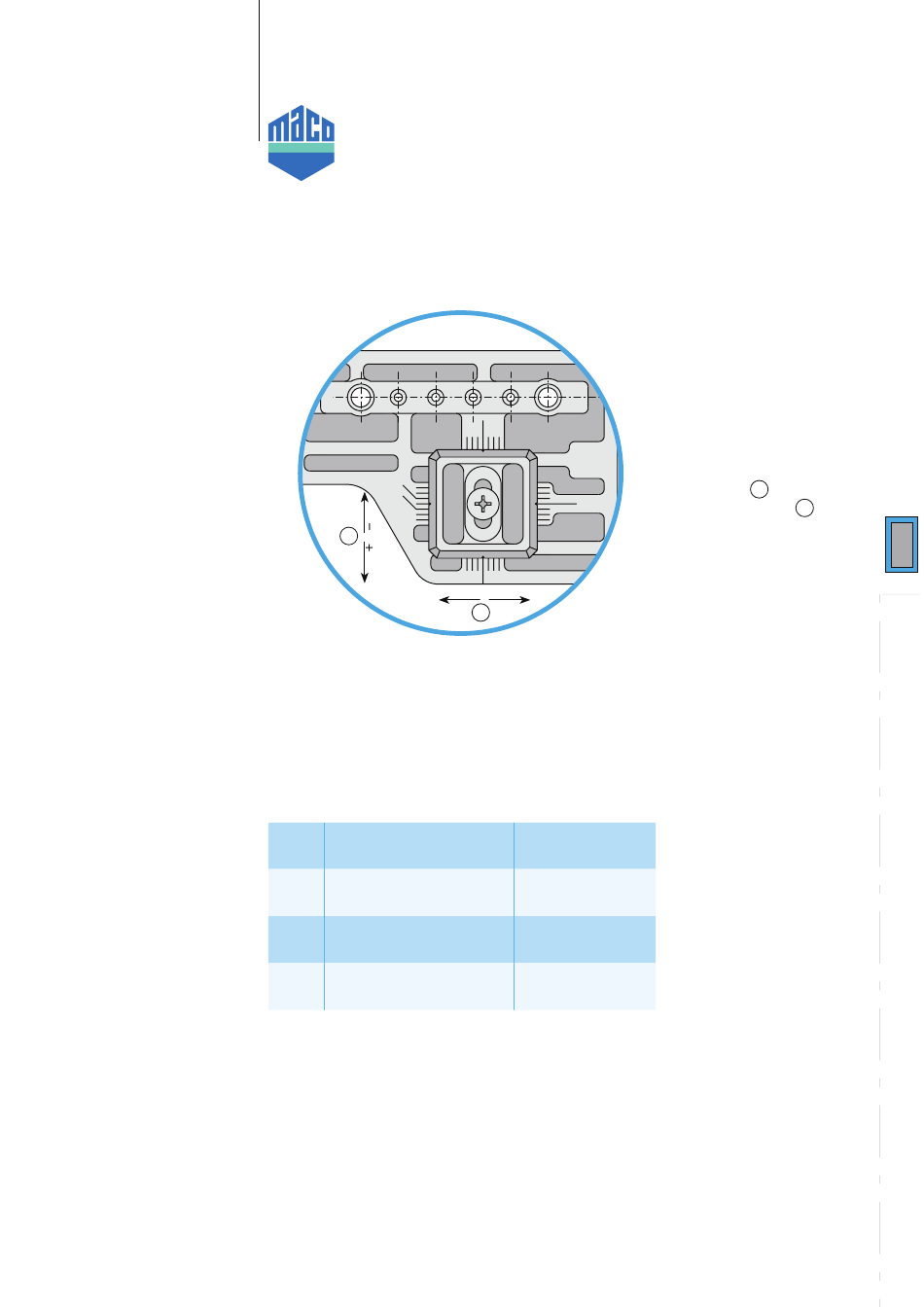

Einstellen der Lehre MULTI für PVC Scheren- und Ecklager
Anschlag:
Blendrahmenbohrlehre auf vorhandenen
Überschlag einstellen (siehe Skizze oben).
Lehre anlegen und mit 3 mm oder
7 mm Bohrer vorbohren.
No
28597
21958
21694
18
22
1
– +
2
Blendrahmen-Bohrlehre
für Scheren- und Ecklager,
selbstspannend
für Scheren- und Ecklager
mit 3 mm Zapfen
für Scheren- und Ecklager,
mit 7 mm Zapfen
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
Grundeinstellung
entspricht 20 mm
Überschlag
20
und 12 mm Falzluft
Es können mit der gleichen Lehren-
ein stellung Eck- und Scherenlager links und
rechts gebohrt werden.
Bohrdurchmesser
7 mm
3 mm
7 mm
1
2
.
21
