maco MULTI-MATIC Montagehinweise Seite 37

MACO
MULTI-MATIC

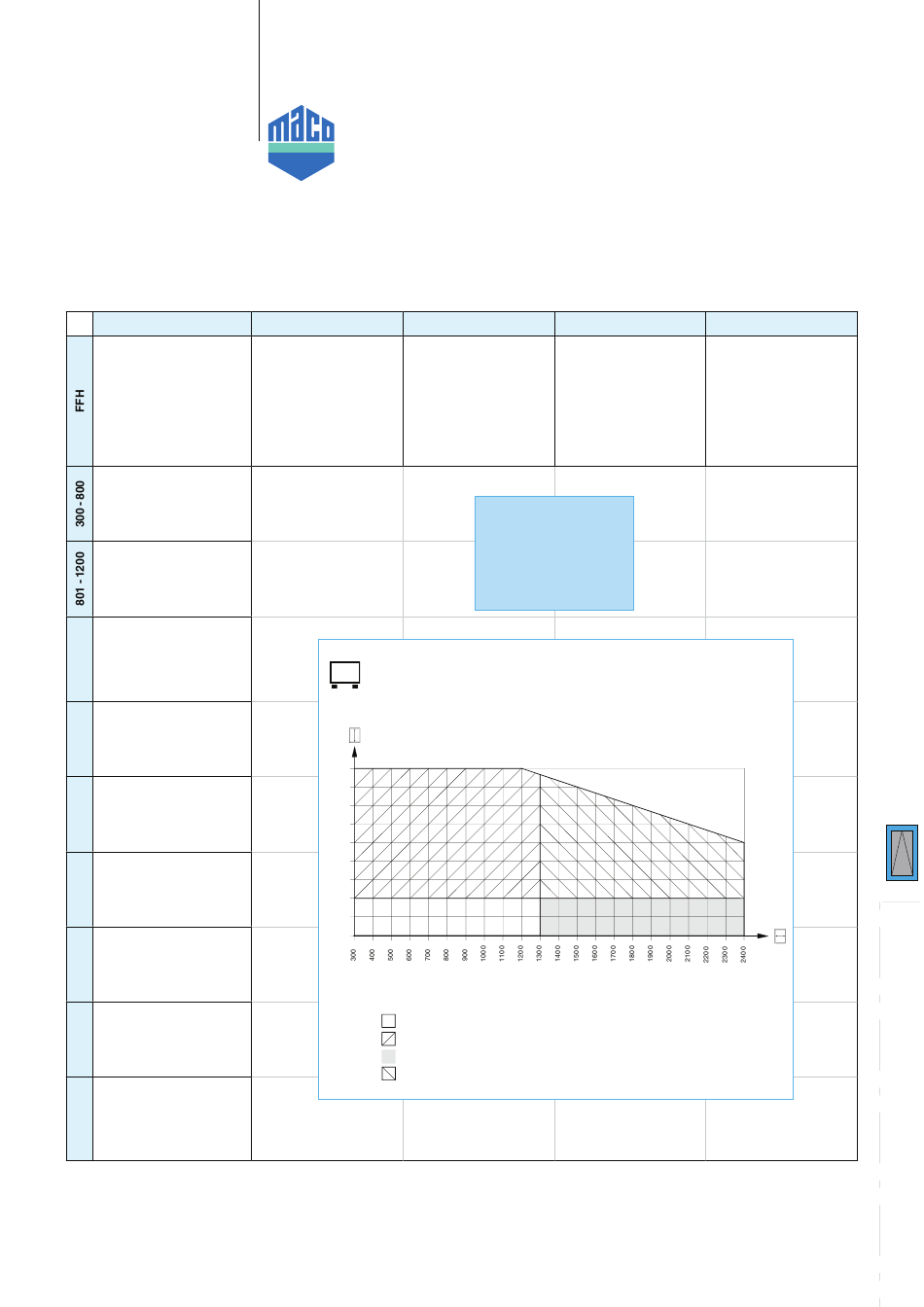

Beschlagszusammenstellung MM-KS
FFB
1 Kantenverschl. var. mont.
Kippsch. 1 i. S.
2 Endverschlüsse 1 VZ
1 Schließteil
2 Kippflügelbänder
1 Kippscherengehäuse
Bei PVC ab FFB 1000 drittes
Kippflügelband verwenden!
Fang- und Putzschere
verwenden!!!
Fang- und Putzschere siehe
Anwendungsdiagramm!!!
2 Mittelverschlüsse einteilig
1280 1 VZ
2 Schließteile
Fang- und Putzschere siehe
Anwendungsdiagramm!!!
750-1250 1251-1700
1 Kantenverschl. var. mont.
Kippsch. 2 i. S.
2 Endverschlüsse 1 VZ
2 Schließteile
3 Kippflügelbänder
2 Kippscherengehäuse
1200
1100
1000
900
800
700
600
500
400
300
1 Kippschere + Fang- u. Putzschere Gr. 1
1 Kippschere + Fang- u. Putzschere Gr. 2
2 Kippschere + Fang- u. Putzschere Gr. 1
2 Kippschere + Fang- u. Putzschere Gr. 2
1701-2200
1 Kantenverschl. var. mont.
Kippsch. 3 i. S.
2 Endverschlüsse 1 VZ
3 Schließteile
3 Kippflügelbänder
2 Kippscherengehäuse
Achtung - nicht vergessen!!!
bei allen Größen:
1 Scherenlager
1 Schernlagerstift
1 Bandwinkel
1 Ecklager
1 Ecklagerband
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
2201-2400
1 Kantenverschl. var. mont.
Kippsch. 3 i. S.
2 Stulpverlängerungen 235 1 i. S.
2 Endverschlüsse 1 VZ
5 Schließteile
3 Kippflügelbänder
2 Kippscherengehäuse
