TECHNIK DIE BEWEGT
MACO
PROTECT
TÜRSCHLÖSSER

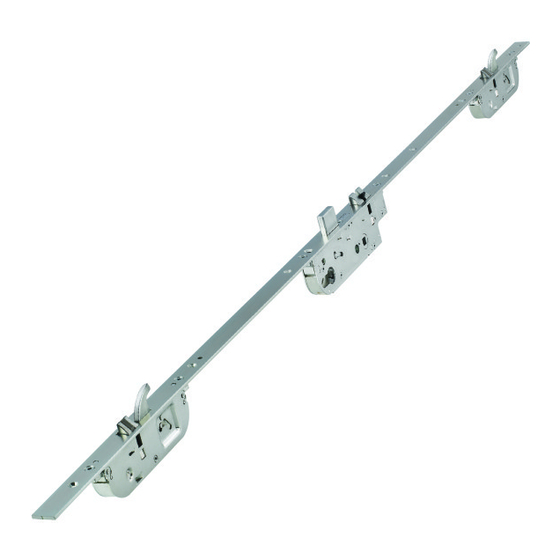

Z-TA – zylinderbetätigtes
3-Fallen Automatic- Comfortschloss Holz
MONTAGEHINWEISE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für maco PROTECT

Inhaltszusammenfassung für maco PROTECT

  • Seite 1 TECHNIK DIE BEWEGT MACO PROTECT TÜRSCHLÖSSER Z-TA – zylinderbetätigtes 3-Fallen Automatic- Comfortschloss Holz MONTAGEHINWEISE...
  • Seite 2 MACO PROTECT Legende Dornmaß DM Entfernung E Griffmaß GM Ablängbereich Profilvorderkante Multifunktionsfalle Türschloss für niedrige Türen (Kastenposition oberhalb GM) K + 605 Türschloss für hohe Türen (Kastenposition oberhalb GM) K + 980 Endverschluss Z-TA • 3-Fallen Automatic- Comfortschloss Holz...

  • Seite 3: Inhaltsverzeichnis

    MACO PROTECT Inhalt Verwendung von Transportsicherungen Gebrauchshinweise Einbauhinweise Fräsungen Schlosskästen Türkonstruktionen Bohr- und Fräsbilder Positionierung der Schließteile 4 mm Falzluft - 2 Multifunktionsfallen mit Haken 2 Multifunktionsfallen mit Haken K+605 2 Multifunktionsfallen mit Haken K+980 12 mm Falzluft - 2 Multifunktionsfallen mit Haken K+605...

  • Seite 4: Verwendung Von Transportsicherungen

    MACO PROTECT Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze, gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Positionierung Transportsicherung Z-TA • 3-Fallen Automatic- Comfortschloss Holz...

  • Seite 5: Gebrauchshinweise

    MACO PROTECT Gebrauchshinweise Den Schlosskasten in keinem Fall öffnen! Späne aus Frästasche entfernen Alle Bohrungen vor Einbau des Schlosses durchführen! Den Drückerstift nicht mit Gewalt durch die Schlossnuss schlagen! Das Schloss nur mit zu gehörigem Bauschlüssel schließen! Keine Gewalt anwendung bei der Zylinder montage! Schlüssel nicht mit Gewalt...
  • Seite 6 MACO PROTECT Gebrauchshinweise Drücker nur im normalen Drehsinn belasten! In Betätigungs richtung (auf den Drücker) max. eine Kraft von 15 kg aufbringen! Sobald Spuren von Gewalt an wendung sichtbar sind, muss das Schloss ersetzt werden. Zweiflügelige Türen dürfen nicht über den Standflügel aufgezwungen werden.
  • Seite 7 MACO PROTECT Gebrauchshinweise Fett Rostlöser, Silikonspray, etc. Falle und Sperrriegel 1x jährlich schmieren. Das Türschloss (Schlosskasten) wird mit einer Dauer schmierung aus Hoch- leistungsfetten geliefert und darf NICHT nachgeschmiert werden! Die Multifunktionsfallen und den Haken 1x jährlich schmieren. Schmierung grundsätzlich nur...

  • Seite 8: Einbauhinweise

    MACO PROTECT Einbauhinweise Fallenumstellung Kurbelfalle *Klick* *Klick* *Klick* *Klick* *Klick* Fallenwippe Kurbelfalle Wippenlasche Stulp Knopf drücken und gedrückt halten. Falle herausnehmen. Falle umdrehen und am Stulp so aufset- zen (a), dass man die Wippenlasche der Fallenwippe unter die Stulp ausnehmung drücken kann (b).
  • Seite 9 MACO PROTECT Einbauhinweise Fallenumstellung Multifunktionsfalle mit Haken *Klick* *Klick* *Klick* *Klick* *Klick* Knopf drücken und gedrückt halten. Falle herausnehmen. Falle umdrehen und in Stulpausnehmung einsetzen. Die Falle bis zum Klick eindrücken. Knopf muss während dieses Vorgangs ständig gedrückt bleiben! Erst nach dem Klick loslassen.
  • Seite 10 MACO PROTECT Einbauhinweise Position Fallen- und Riegelschließteil, 4 mm Falzluft, 13 mm Versatz Position Winkelschließteil, Multifunktionsfalle mit Haken, 4 mm Falzluft 13 mm Versatz Anpressdruckverstellung + / - 2 mm Positionierung Kerbe Stulp = Kerbe Schließteile Bei Holz 4 mm Falzluft Es muss eine Falzluft von 2 –...
  • Seite 11 MACO PROTECT Einbauhinweise Position Fallen- und Riegelschließteil, 12 mm Falzluft, 13 mm Versatz Position Winkelschließteil, Multifunktionsfalle mit Haken, 12 mm Falzluft, 13 mm Versatz Anpressdruckverstellung + / - 2 mm Positionierung Kerbe Stulp = Kerbe Schließteile Bei Holz 12 mm Falzluft Es muss eine Falzluft von 10 –...

  • Seite 12: Fräsungen Schlosskästen

    MACO PROTECT Fräsungen Schlosskästen Fräsbilder Kästen ≤2 ≤2 ≤2 42,5 42,5 42,5 ≤2 ≤2 15,5 ≤2 15,5 15,5 15,5 15,5 Comfort Öffner (Motor) 17,5 17,5 17,5 Vorschlag Kabelposition für Zutrittskontrolle (Blackbox) * Kabelkanal für Comfortlösung * Kabelkanal für Comfortlösung * Kabelkanal für Comfortlösung...
  • Seite 13 MACO PROTECT Fräsungen Comfort-Öffner Fräsbild Motor inkl. Montage Mitnehmerplättchen und Motor ZA 2 ≤ ≤ ≤ 15,5 15,5 15,5 Comfort Öffner (Motor) Vorschlag Kabelposition für Zutrittskontrolle 16,2 +0,2 16,2 +0,2 - 0,1 - 0,1 Schlosskasten 16,2 +0,2 12,2 +0,2 - 0,1...

  • Seite 14: Türkonstruktionen

    MACO PROTECT Türkonstruktionen Holz 4 mm Falzluft 4 mm Falzluft, 13 mm Versatz Bei Holz 4 mm Falzluft Es muss eine Falzluft von 2 – 6 mm im eingebauten Zustand eingehalten werden! Z-TA • 3-Fallen Automatic- Comfortschloss Holz...
  • Seite 15 MACO PROTECT Türkonstruktionen Holz 12 mm Falzluft 12 mm Falzluft, 13 mm Versatz Bei Holz 12 mm Falzluft Es muss eine Falzluft von 10 – 14 mm im eingebauten Zustand eingehalten werden! Z-TA • 3-Fallen Automatic- Comfortschloss Holz...

  • Seite 16: Bohr- Und Fräsbilder

    MACO PROTECT Bohr- und Fräsbilder Fallen- u. Riegelschließteil 13 mm Versatz Holz 4 mm Falzluft Holz 12 mm Falzluft Winkelschliessblech Winkelschliessblech Winkelschliessblech Winkelschliessblech 13 V 13 V 13 V 13 V 12 L 12 L E(7) E(7) X=GM X=GM X=GM X=GM 11.5...
  • Seite 17 MACO PROTECT Bohr- und Fräsbilder Multifunktionsfallen-Haken-Schließteil 13 mm Versatz Holz 4 mm Falzluft Holz 12 mm Falzluft Winkelschliessblech Winkelschliessblech Winkelschliessblech Winkelschliessblech 13 V 13 V 13 V 13 V 12 L 12 L MF-HO MF-HO +726 +726 -764 -764 11.5 11.5...

  • Seite 18: Positionierung Der Schließteile

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken 1- und 2flg. mit Haustürkantriegel 4 mm Falzluft 13 mm Versatz Nieder K+605 Hoch K+980 Standard K+730 Motor für Comfortöffnung *für FFH über 2200 mm Abdeckstulpe verwenden! Z-TA • 3-Fallen Automatic- Comfortschloss Holz...
  • Seite 19 MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, K+605 12 mm Falzluft 13 mm Versatz Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel Motor für Comfortöffnung *für FFH über 2000 mm Abdeckstulpe verwenden! **KU-Ansteckende für Anpassung an Bodenschwelle ***Art. 102852 Verlängerung Schliessteilleiste verwenden Motor für Comfortöffnung...

  • Seite 20: Multifunktionsfallen Mit Haken

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, K+730 12 mm Falzluft 13 mm Versatz Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel Motor für Comfortöffnung *für FFH über 2200 mm Abdeckstulpe verwenden! Motor für Comfortöffnung **KU-Ansteckende für Anpassung an Bodenschwelle *für FFH über 2200 mm Abdeckstulpe verwenden! ***Art.

  • Seite 21: Multifunktionsfallen Mit Haken K+980

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, K+980 12 mm Falzluft 13 mm Versatz Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel Motor für Comfortöffnung *für FFH über 2400 mm Abdeckstulpe verwenden! Motor für Comfortöffnung **KU-Ansteckende für Anpassung an Bodenschwelle *für FFH über 2400 mm Abdeckstulpe verwenden! ***Art.

  • Seite 22: Übersicht Open Door Zutrittskontrollsysteme

    MACO PROTECT Übersicht OpenDoor Übersicht In Kombination mit dem 3-Fallen-Türschloss Z-TA Comfort: Extrem hohe Sicherheit durch selbstständiges Verrie- geln der Stahlhaken und des Sperrriegels. Standardisierte Verar- beitung durch gleiche Einbaumaße bei allen im Türblatt integrierten openDoor-Lösungen. Einfache, nicht ver- wechselbare Steck- verbindung: Fal- sches Anschließen ist...

  • Seite 23: Z-Ta Comfortmotor Für Opendoor Zutrittskontrollsysteme

    MACO PROTECT Z-TA Comfortmotor für openDoor Zutrittskontrollsysteme Verbindung Motor - Kabelübergang Spannungsvers. 12–24V DC 1,5A Verbindung Motor - Zutrittskontrolle Zugentlastung Steckerbelegung Braun - Weiß + Grün Potential frei* Gelb Potential frei* * Für Tastimpuls / Tag- Nacht- stellung (Wechselschalter) Kabelübergang HINWEIS: Elektrische Anschlüsse (Anschluss Netzteil,...
  • Seite 24 MACO PROTECT Kabelübergang Kabelübergang Kabelübergang Kabelübergang 4L Holz 4L Holz 4L Holz 4L Holz Z-TA Comfortmotor Kabelübergang Kabelübergang Kabelübergang Kabelübergang Kabelübergang 4L Holz 4L Holz 4L Holz 4L Holz Kabelübergang 4L – Kabellängen 2,5 m / 6 m oder 2,5 m / 10 m Kabelübergang...

  • Seite 25: Opendoor Zutrittskontrollsysteme Fräsbild Holz

    MACO PROTECT OpenDoor Zutrittskontrollsysteme Fräsbild Holz Z-TA • 3-Fallen Automatic- Comfortschloss Holz...
  • Seite 26 MACO PROTECT Notizen Z-TA • 3-Fallen Automatic- Comfortschloss Holz...
  • Seite 27 MACO PROTECT Notizen Z-TA • 3-Fallen Automatic- Comfortschloss Holz...
  • Seite 28 MACO PROTECT Scan for more Info MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A-5020 SALZBURG TEL +43 (0)662 6196-0 FAX +43 (0)662 6196-1449 maco@maco.at www.maco.at Best.-Nr. 756911_DE - Datum: Dezember 2012 Alle Rechte und Änderungen vorbehalten.
