maco MULTI-MATIC Montagehinweise Seite 35

MACO
MULTI-MATIC

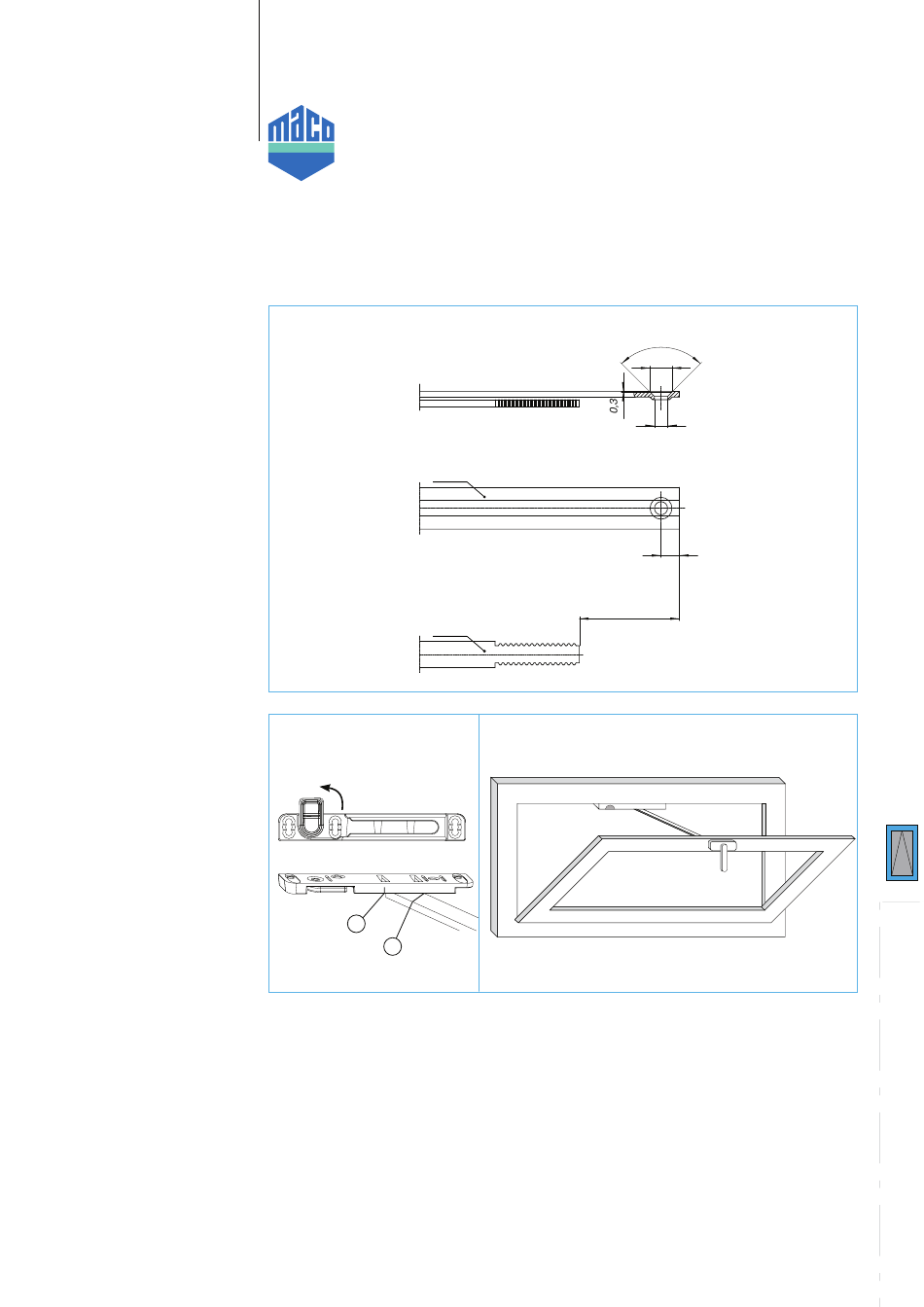

Stanzbild
Abb. 1
Ein- / Aushängen der Kippschere
1. Beim Einhängen den
Fenstergriff in die Putz-
stellung bringen (Abb. 2).
2. Das Sicherungsplätt-
chen am Kippscheren-
gehäuse öffnen
und den Scherenarm
einhängen (Abb. 1).
Stulp
Riegel
Abb. 2
2
1
3. Den Fenstergriff in
die Kippstellung
bringen (Abb. 2) und
das Sicherungsplättchen
wieder schließen
(Abb. 1).
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
90°
8,3
5
7
38
schließen putzen
kippen
1. Beim Aushängen im ge-
kippten Zustand das
Sicherungsplättchen
öffnen (Abb. 1).
2. Flügel schließen, den
Griff in die Putzstellung
bringen und den Flügel
öffnen (Abb. 2).
