maco MULTI-MATIC Montagehinweise Seite 49

MACO
MULTI-MATIC

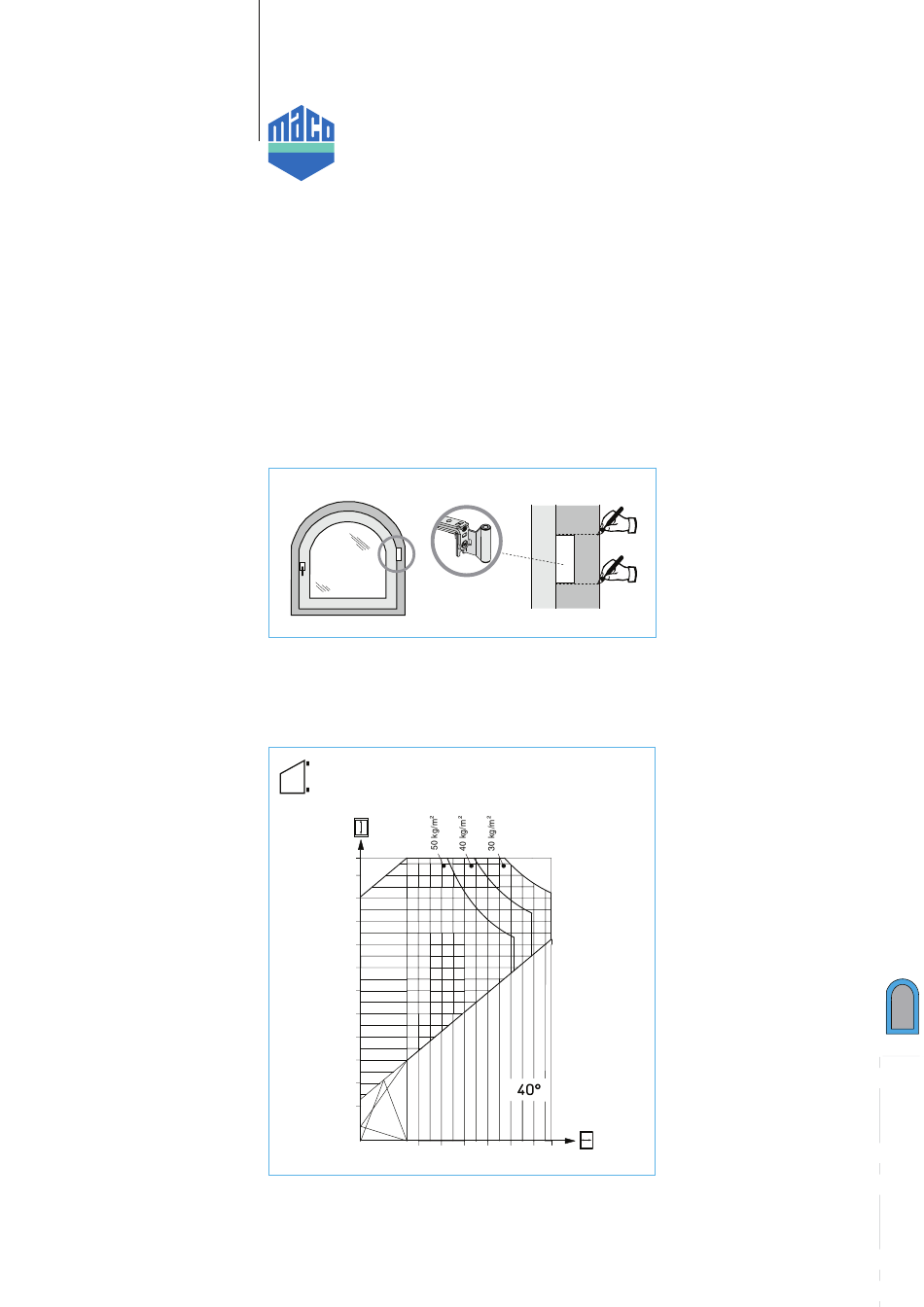

Blendrahmenmontage
Schließteile müssen im Bogen angerissen werden. Für Schließteile getriebeseitig, waagrecht
unten, wie 1-flgl. Fenster.
Ecklagerbohrungen siehe Anschlaghinweis für 1-flgl. Fenster.
Scherenlagerbohrung mit der dafür vorgesehenen Klebebohrlehre durchführen.
(Flügel einlegen, Bandwinkel anzeichnen, Klebelehre positionieren (s. Abb), mit 3 mm oder
5 mm Bohrer vorbohren)!
Anwendungsdiagramm
Verwendung Rundbogenschere für Schrägfenster
Bei Schrägfenster von -1° bis -15° gilt das Anwendungsdiagramm vom Rundbogen
(s. Seite 43/45).
2450
2300
2100
1900
1700
1500
1300
1100
900
700
500
300
500 700 900 1100 1300
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
1500 1650
49
