maco MULTI-MATIC Montagehinweise Seite 19

MACO
MULTI-MATIC

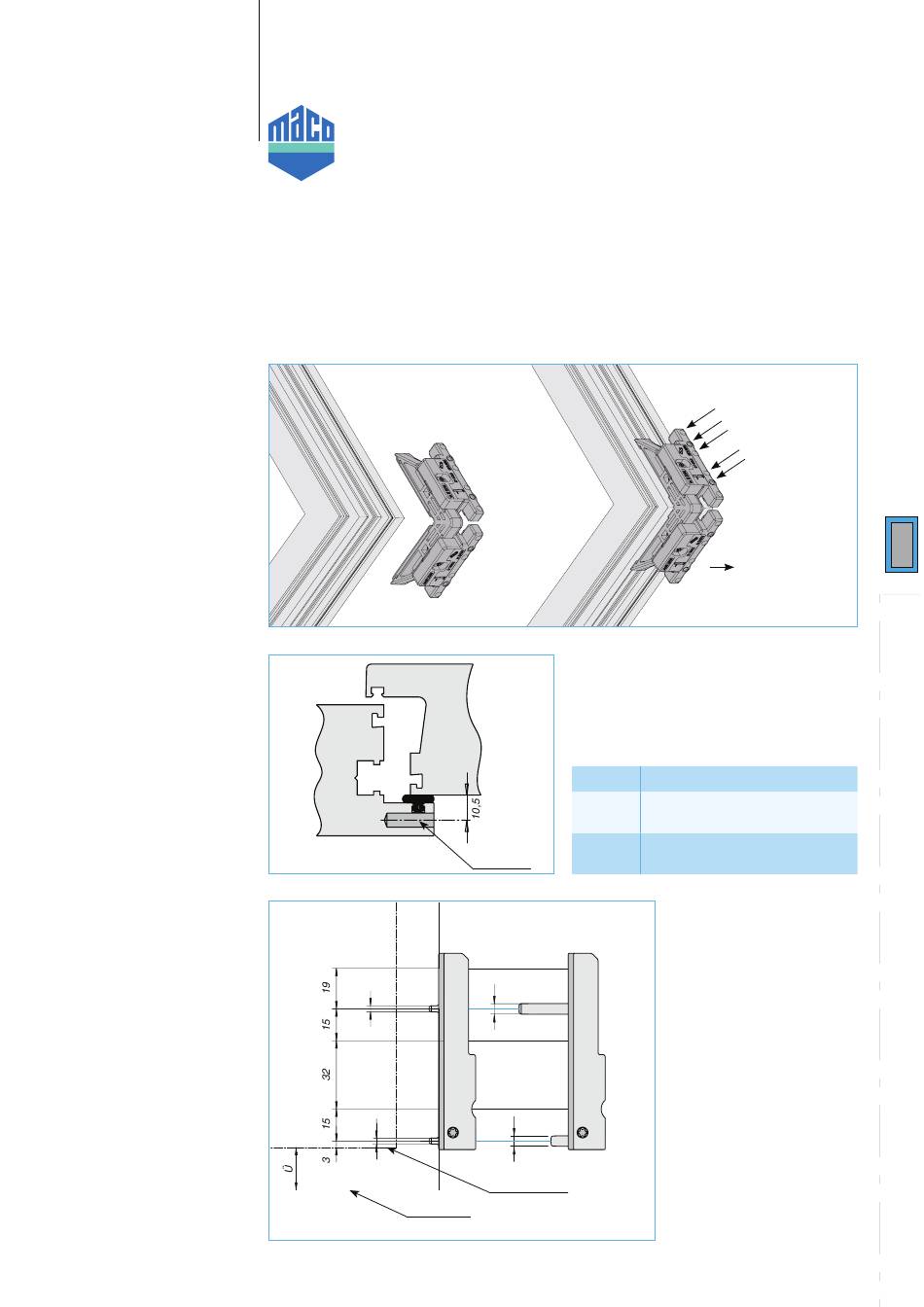

Montage Ecklagerband
Lehre für Ecklagerband über Eck in der Beschlagsnut
Abb. 1
Abb. 2
Abb. 3
Artikel-Nr.:
3 mm 21564
5 mm 21562
Bohrung 3
oder 5 mm
Ø 5
Ø 3
Ø 3 Ø 5
Flügelfalzkante
Flügelkante
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
x
= mit 3/5 mm Bohrer
x = Achtung: unterstes
1. Bohrlehre in Beschlagsnut einlegen
(Abb 1).
2. Abstand seitlich einstellen (Aufdeckmaß
beachten, Abb. 2).
3. Mit 3 mm bzw. 5 mm Bohrer vorbohren
(Abb. 3)!
No Flügel-Bohrlehren
21564 für 3 mm Zapfen
28235 für 3 mm Zapfen (für 5
21562 für 5 mm Zapfen
23279 für 5 mm Zapfen (für 5
vorbohren
Loch nicht bohren!!
°
Schräge)
°
Schräge)
19
