maco MULTI-MATIC Montagehinweise Seite 52

MACO
MULTI-MATIC
52 Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog

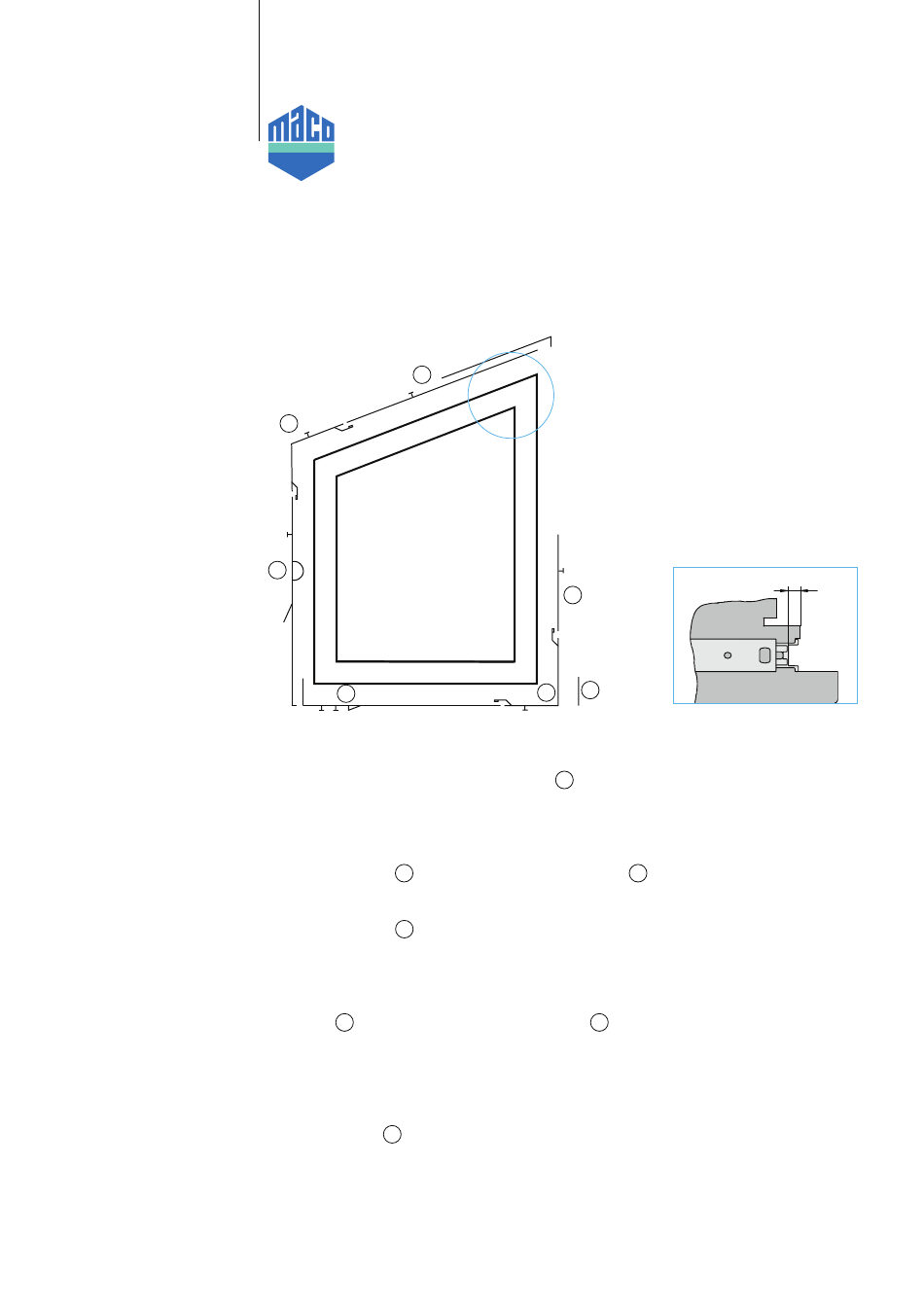

Einbau der Beschlagsteile am Flügel MM
6
4
5
3
1. Ecklagerbandlehre (Nr.
21562/21564) aufstecken
und vorbohren (s. S. 19/
Abb. 1)
2. Eckumlenkung 1
einlegen (s. Abb 1) (ab
FFH über 800 mm mit
Mittelverschluss 2
koppeln)* und verschrau-
ben.
3. Eckumlenkung für Rund-
bogen 3 ablängen / ver-
längern und gemeinsam
mit Eckumlenkung
verschrauben.
4. Eckumlenkung für
Schrägfenster 4
montieren.
* FFB und FFH von 800 mm ist eine Empfehlung von MACO, Angaben vom Profilhersteller beachten!
Detail A - Stulpversatz
(s. Seite 57)
2
7
1
5. Getriebe 5 ablän-
gen und gemeinsam mit
Eckumlenkungen ver-
schrauben.
6. Schrägfensterschere 6
ablängen und gemeinsam
mit Eckumlenkung für
Schrägfenster
verschrauben (Stulpver-
satz beachten, s. S. 57/
Abb. 1).
7. Ecklagerband 7 am
Überschlag aufstecken
und verschrauben.
8. Bei der ersten Betätigung
des Beschlags werden
die Mittenfixierungen
gelöst.
Abb. 1
5
9. Bei den Getrieben muss
die Hebesicherung durch
Ausschwenken
aktiviert werden.
