maco MULTI-MATIC Montagehinweise Seite 57

MACO
MULTI-MATIC

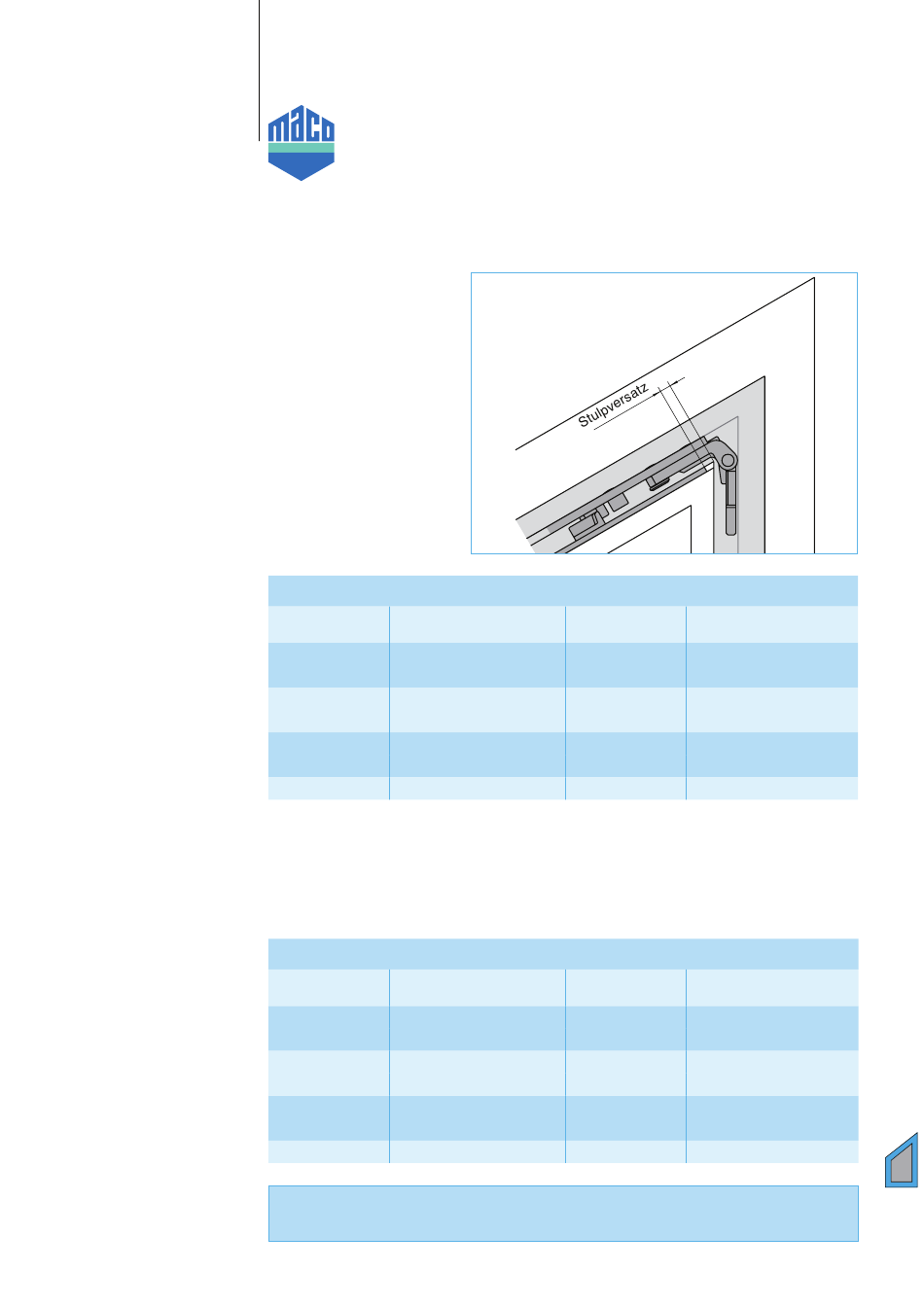

Detail A:
Stulpversatz ist Abstand
Flügelfalzkante bis
Scherenstulp.
Neigungs winkel
50°
45°
40°
35°
30°
25°
20°
Drehflügel
Angaben für DK-Beschlag sind auch für Drehfenster gültig (Anwendungsbereiche, Bohrungen
und Fräsungen).
Stulpversatz bei Verwendung von Eckdrehband oben mit Tragebügel für Schrägfenster.
Neigungs winkel
50°
45°
40°
35°
30°
25°
20°
Achtung: Es können keine falzverschraubten Ecklager verwendet werden, wenn bandseitig
ein Mittelverschluss verwendet wird.
Abb. 1
Stulpversatz bei 12 mm Falzluft
Schrägfenster-
Neigungs winkel
winkelbandschere
0,6
1,2
1,7
2,1
2,3
2,5
2,5
Stulpversatz bei 12 mm Falzluft
Drehband für
Neigungs winkel
Schrägfenster
12,1
12,7
13,2
13,6
13,8
14,0
14,0
Bestellnummern und Beschlagsgrößen im MACO MULTI-MATIC Kurzkatalog
Schrägfenster-
winkelbandschere
15° 2,5
10° 2,5
5° 2,4
0° 2,3
-5° 2,0
-10° 1,8
-15° 1,4
Drehband für
Schrägfenster
15° 14,0
10° 14,0
5° 13,9
0° 13,8
-5° 13,5
-10° 13,3
-15° 12,9
