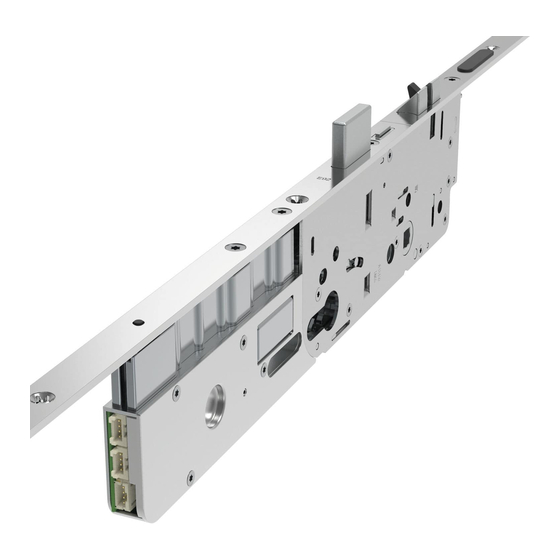

- Seite 1 TECHNIK DIE BEWEGT MACO PROTECT TÜRSCHLÖSSER M-TS MOTORISCHES TÜRSCHLOSS m a co.e u...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen Einleitung Warnhinweise, Informativer Hinweis, Legende Bestimmungsgemäßer Gebrauch Nicht bestimmungsgemäßer Gebrauch 6 - 9 Verwendung von Transportsicherungen Wartung Fallenumstellung Bohr- und Fräsbilder Schlosskasten und Multifunktionsfalle mit Hakenverriegelung Fallen- und Riegelschließteil Multifunktions-Hakenschließteil, Magnetschließteil Positionierung Hakenschließteile Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 1-flügelig 2 Multifunktionsfallen mit Haken, Nieder K+605, 2-flügelig 2 Multifunktionsfallen mit Haken, Standard K+730, 1-flügelig 2 Multifunktionsfallen mit Haken, Standard K+730, 2-flügelig... - Seite 3 Kabellegung / Bohr- und Fräsbilder Übersicht Elektrischer Anschluss / Bohr- und Fräsbilder Transponder Plus 24 - 25 Elektrischer Anschluss / Bohr- und Fräsbilder Keypad und Touchkey 26 - 27 Elektrischer Anschluss Somfy lock controller Kabelübergang 10 m für Verschlussüberwachung Schaltpläne Schaltplan rahmenseitig Schaltplan Tastimpuls Schaltplan Wechselschalter...
-
Seite 4: Wichtige Informationen
Aufbewahrung von Dokumenten / Einweisung Bewahren Sie diese Montageanleitung für den späteren Gebrauch und die Wartung auf. Händigen Sie die Bedienungs anleitung (downloadbar unter maco.eu - Bestellnummer 757585) dem Endanwen- der aus und nehmen Sie eine Einweisung vor. Installation und Bedienung Vor der Montage: Türen und Sicherheits elemente testen. -
Seite 5: Warnhinweise, Informativer Hinweis, Legende
Wichtige Informationen Warnhinweise Dieser Hinweis deutet auf eine Situation hin, die beim Nichteinhalten der GEFAHR Anweisungen, zu tödlichen Verletzungen führen kann. GEFAHR GEFAHR WARNUNG Dieser Hinweis deutet auf eine Situation hin, die beim Nichteinhalten WARNUNG der Anweisungen, zu tödlichen und/oder schweren Verletzungen führen WARNUNG kann. -
Seite 6: Bestimmungsgemäßer Gebrauch
Wichtige Informationen Bestimmungsgemäßer Gebrauch › Das M-TS ist zum Einbau in Haustüren aus PVC, Holz und Aluminium im privaten Wohnungsbau geeignet. › Montieren Sie alle Beschlagteile fachgerecht wie in dieser Anleitung beschrieben und beachten Sie alle Sicherheitshinweise! › Montage- und Elektroinstallationen müssen gemäß dieser Anleitung erfolgen. Falsche Verdrahtung kann zur Zerstörung der Elektronik führen. - Seite 7 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Den Schlosskasten in keinem Fall Späne aus Frästasche entfernen! Alle Bohrungen vor Einbau des öffnen! Schlosses durchführen! Den Drückerstift nicht mit Gewalt Das Schloss nur mit zugehörigem Keine Gewaltanwendung bei der durch die Schlossnuss schlagen! Bauschlüssel schließen! Zylindermontage!
- Seite 8 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Schlüssel nicht mit Gewalt (fremde Drücker und Schlüssel nicht Drücker nur in normalen Drehsinn Hebel) drehen! gleichzeitig betätigen! belasten! In Betätigungsrichtung (auf den Drücker) maximal eine Kraft von 15 kg aufbringen! Sobald Spuren von Gewaltan- Türblatt nicht am Drücker tragen! Schlossriegel und -falle nicht wendung sichtbar sind, muss das...
- Seite 9 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Zweiflügelige Türen dürfen nicht Den Schlossriegel nicht bei offener über den Standflügel aufgezwun- Tür vorschließen! gen werden!
-
Seite 10: Verwendung Von Transportsicherungen
Wichtige Informationen Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Position Transportsicherung... -
Seite 11: Wartung
Wartung Das Türschloss (Schlosskasten) wird mit einer Dauerschmierung aus Hochleistungsfetten geliefert und darf NICHT nachgeschmiert werden! MF-HO-Verriegelungselement 1 x jährlich schmieren! Keine Schmieröle, Rostlöser, Silikonsprays usw. verwenden! Schmierung grundsätzlich nur mit Schmierfett oder technischer Vaseline! Falle und Sperrriegel 1 x jährlich schmieren! * Sprühfett (455341), ** Rostlöser... -
Seite 12: Fallenumstellung
Fallenumstellung a = Stulp b = Stulpausnehmung c = Falle d = Fallenwippe e = Wippentasche Schraube vollständig lösen und mit Schraubendreher nach vorne drücken! Falle herausnehmen! Falle umdrehen und am Stulp so aufsetzen (a), dass man die Wip- penlasche (e) der Fallenwippe (d) unter die Stulpausnehmung drü- cken kann (b). -
Seite 13: Bohr- Und Fräsbilder
Bohr- und Fräsbilder Schlosskasten und Multifunktionsfalle mit Hakenverriegelung ≤2 ≤2 42,5 ≤2 15,5 42,5 ≤2 15,5 15,5 15,5 Kerbe Stulp 16,2 +0,2 - 0,1 16,2 +0,2 - 0,1 12,2 Schlosskasten +0,2 - 0,2 12,2 +0,2 - 0,2 Vorschlag Kabelposition für Zutrittslösung 17,5 17,5... -
Seite 14: Fallen- Und Riegelschließteil
Bohr- und Fräsbilder Fallen- und Riegelschließteil *Fräsbild E-Öffner... -
Seite 15: Multifunktions-Hakenschließteil, Magnetschließteil
Bohr- und Fräsbilder Multifunktions-Hakenschließteil Magnetschließteil... -
Seite 16: Positionierung Hakenschließteile
Positionierung Hakenschließteile Position Fallen- und Riegelschließteil Position Riegelschließteil, Multifunktionsfalle mit Haken Anpressdruckverstellung: +/- 2 mm bei Fallen- und Riegelschließteil +/- 1,5 mm bei MF-HO Schließteil Positionierung Kerbe Stulp = Kerbe Schließteile Es muss eine Falzluft von 10 - 14 mm im eingebauten Zustand eingehalten werden! -
Seite 17: Positionierung Schließteile
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 1-flügelig Einzelschließteile Schließteileiste Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 18: Multifunktionsfallen Mit Haken, Nieder K+605, 2-Flügelig
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Nieder K+605, 2-flügelig Stulpflügelgetriebe Haustürkantriegel Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 19: Multifunktionsfallen Mit Haken, Standard K+730, 1-Flügelig
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 1-flügelig Einzelschließteile Schließteileiste Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 20: Multifunktionsfallen Mit Haken, Standard K+730, 2-Flügelig
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Standard K+730, 2-flügelig Stulpflügelgetriebe Haustürkantriegel Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 21: Multifunktionsfallen Mit Haken, Hoch K+980, 1-Flügelig
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 1-flügelig Einzelschließteile Schließteileiste Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 22: Multifunktionsfallen Mit Haken, Hoch K+980, 2-Flügelig
Positionierung Schließteile 2 Multifunktionsfallen mit Haken, Hoch K+980, 2-flügelig Stulpflügelgetriebe Haustürkantriegel Schloss *für höhere FFH Abdeckstulpe verwenden! *für höhere FFH Abdeckstulpe verwenden! -
Seite 23: Kabellegung / Bohr- Und Fräsbilder
Kabellegung Übersicht M-TS Steckverbindung Kontrolleinheit Stoßgriff mit Fingerscan (siehe Montagehinweis 757693) Steckbarer Kabelübergang zur Tür WICHTIGER HINWEIS! Besondere Sorgfalt bei der Montage elektronischer Bauteile. Fräs- und Bohrspäne, Scheuerstellen, schadhafte Kabel, beschädigte Kontakte etc. können zum Ausfall des Systems führen. -
Seite 24: Elektrischer Anschluss / Bohr- Und Fräsbilder Transponder Plus
NOTICE ACHTUNG Kabellegung ACHTUNG Elektrischer Anschluss Transponder Plus GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Spannungsversorgung 12 - 24 V Verbindung Motor – Kabelübergang DC Gleichstrom mind. 1,5 A Verbindung Motor – Zutrittskontrolle Zugentlastung Stecker- / Kabelbelegung Zutrittskontrollsystem:... - Seite 25 Bohr- und Fräsbilder Transponder plus...
-
Seite 26: Elektrischer Anschluss / Bohr- Und Fräsbilder Keypad Und Touchkey
NOTICE ACHTUNG Kabellegung ACHTUNG Elektrischer Anschluss Keypad und Touchkey GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Spannungsversorgung 12 - 24 V Verbindung Motor – Kabelübergang DC Gleichstrom mind. 1,5 A Verbindung Motor – Zutrittskontrolle Zugentlastung Stecker- / Kabelbelegung Zutrittskontrollsystem:... - Seite 27 Bohr- und Fräsbilder Keypad / Touchkey BT 39,5 39,5...
-
Seite 28: Elektrischer Anschluss Somfy Lock Controller
NOTICE ACHTUNG Kabellegung ACHTUNG Elektrischer Anschluss Somfy lock controller GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Spannungsversorgung 12 - 24 V Verbindung Motor – Kabelübergang DC Gleichstrom mind. 1,5 A Zugentlastung Anschlüsse Spannungsversorung Vin +8-24V (DC) IN COM... -
Seite 29: Kabelübergang 10 M Für Verschlussüberwachung
NOTICE ACHTUNG Kabellegung ACHTUNG Kabelübergang 10 m für Verschlussüberwachung GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Spannungsversorgung 12 - 24 V Verbindung Motor – Kabelübergang DC Gleichstrom mind. 1,5 A Verbindung Motor – Zutrittskontrolle Zugentlastung Stecker Verschlussüberwachung Stecker- / Kabelbelegung... -
Seite 30: Schaltpläne
NOTICE ACHTUNG Schaltpläne ACHTUNG Schaltplan rahmenseitig GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Stecker- / Kabelbelegung Braun Betriebsspannung Motor minus- Weiß Betriebsspannung Trafo Motor plus + Braun - Grün Steuerspannung* minus - Gelb Steuerspannung* plus + Weiß... -
Seite 31: Schaltplan Tastimpuls
NOTICE ACHTUNG Schaltpläne ACHTUNG Schaltplan Tastimpuls GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Stecker- / Kabelbelegung Braun Betriebsspannung Motor minus- Weiß Betriebsspannung Motor plus + Grün Steuerspannung* minus - Trafo Gelb Steuerspannung* plus + Braun - * Die Steuerspannung wird für Taster Weiß... -
Seite 32: Schaltplan Wechselschalter
NOTICE ACHTUNG Schaltpläne ACHTUNG Schaltplan Wechselschalter GEFAHR Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m) dürfen nur durch befugtes Personal durchgeführt werden! Stecker- / Kabelbelegung Braun Betriebsspannung Motor minus- Weiß Betriebsspannung Motor plus + Grün Steuerspannung* minus - Trafo Gelb Steuerspannung* plus + Braun - * Die Steuerspannung wird für Taster Weiß... -
Seite 33: Bohr- Und Fräsbilder
Bohr- und Fräsbilder Kabelübergang für Öffnungswinkel ≤110°, PVC 12 Luft R8 bei F-16 R10 bei F-20 R8 bei F-16 R10 bei F-20... -
Seite 34: Kabelübergang Für Öffnungswinkel ≤180°, Pvc 12 Luft
Bohr- und Fräsbilder Kabelübergang für Öffnungswinkel ≤180°, PVC 12 Luft R8 bei F-16 R10 bei F-20 30 mm tief Auf Grund der verschiedenen Bandaus- führungen und der daraus resultieren- den EINDREHACHSEN muss die Position der Kabelwanne (Maß X) und des Ab- deckblechs (Maß... -
Seite 35: Technische Daten
Technische Daten Umgebungstemperatur (DIN 14846 K, M, L, N) -25 °C bis +70 °C Relative Luftfeuchtigkeit 20 % bis 80 % Schutzklasse IP 40 Betriebsspannung 12 - 24 VDC und 18 - 24 VAC Betriebsstrom Standby ~30 mA Betriebsstrom Betrieb ~500 mA (Spitze 1500 mA) 12 mm +/-3 mm (bei Verwendung Original Magnet Falzluft... - Seite 36 Notizen...
