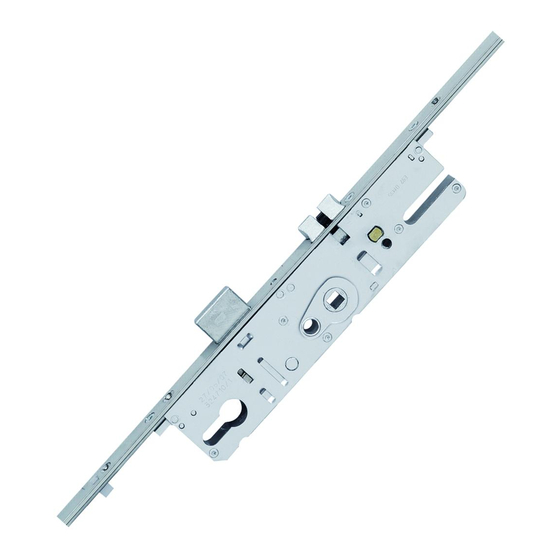

maco PROTECT Montageanleitung
G-ts modul – griffbetätigtes modulares türschloss pvc
Vorschau ausblenden
Andere Handbücher für PROTECT:
- Montagehinweise (36 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Gebrauchshinweise (2 Seiten)
Verwandte Anleitungen für maco PROTECT
Inhaltszusammenfassung für maco PROTECT
- Seite 1 TECHNIK DIE BEWEGT MACO PROTECT TÜRSCHLÖSSER MONTAGEANLEITUNG G-TS MODUL – Griffbetätigtes modulares Türschloss PVC Verwendung ausschließlich für Fachbetriebe! m a co.e u...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen 4 - 10 Einleitung Informativer Hinweis, Legende Bestimmungsgemäßer Gebrauch Nicht bestimmungsgemäßer Gebrauch 6 - 9 Verwendung von Transportsicherungen Wartung Fallenumstellung Einbauhinweise 13 - 14 Position Fallen- und Riegelschließteil Position Haken-Bolzen-Schließteil Bohr- und Fräsbilder 15 - 17 Fräsungen Schlosskästen Fallen- und Riegelschließteil, Haken-Bolzen-Schließteil PVC Serie ZA, PVC Serie U-Profil Einheitliche Kastenpositionen... - Seite 3 Verlängerungsmöglichkeit mit Zwischenstulp Variable Stulpmodule Türkonstruktionen Modularer Aufbau Protect Modul...
-
Seite 4: Wichtige Informationen
Aufbewahrung von Dokumenten / Unterweisung Bewahren Sie diese Montageanleitung für den späteren Gebrauch und die Wartung auf. Händigen Sie die Bedienungs anleitung (downloadbar unter maco.eu - Bestellnummer 750258) dem Endan- wender aus und nehmen Sie eine Unterweisung vor. Installation und Bedienung Vor der Montage: Türen und Sicherheits elemente testen. -
Seite 5: Informativer Hinweis, Legende
Wichtige Informationen Informativer Hinweis Dieser Hinweis deutet auf wichtige Zusatzinformationen hin, die zum fehlerfreien Montie- ren des Produktes wichtig sind. Legende Dornmaß DM Flügelfalzhöhe Entfernung E Kastenmaß oben Griffmaß GM Kastenmaß unten Profilvorderkante Wichtiger Hinweis Multifunktionsfalle Endverschluss... -
Seite 6: Bestimmungsgemäßer Gebrauch
Verwendung nicht ausdrücklich von MACO freigegebenen Systemzubehörs, nicht ausdrücklich von MACO zugelassene Modifikationen beziehungsweise Reparaturarbeiten sowie nicht fachgerechtes Service können zu Funktionsstörungen führen und sind zu unterlassen. Jegliche, nicht ausdrücklich von MACO zugelassenen, Maßnahmen führen zum Verlust sämtlicher Haftungs-, Gewährleistungs- und allenfalls gesondert vereinbar-... - Seite 7 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Den Schlosskasten in keinem Fall Alle Bohrungen vor Einbau des Späne aus Frästasche entfernen! öffnen! Schlosses durchführen! Den Drückerstift nicht mit Gewalt Das Schloss nur mit zugehörigem Keine Gewaltanwendung bei der durch die Schlossnuss schlagen! Bauschlüssel schließen! Zylindermontage!
- Seite 8 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Drücker und Schlüssel nicht Schlüssel nicht mit Gewalt (fremde Hebel) drehen! gleichzeitig betätigen! Der Riegel des Hauptschlosses sowie bei Mehrfachverriegelungen ohne Türanzug, auch alle Riegel der Nebenschlösser, dürfen nicht im Schließblech reiben. Nützen Sie hierfür die Einstellmöglichkeiten an den Schließ...
- Seite 9 Wichtige Informationen Nicht bestimmungsgemäßer Gebrauch Schlossriegel und -falle nicht Zweiflügelige Türen dürfen nicht Den Schlossriegel nicht bei offener überstreichen bzw. lackieren! über den Standflügel aufgezwun- Tür vorschließen! gen werden!
-
Seite 10: Verwendung Von Transportsicherungen
Wichtige Informationen Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Position Transportsicherung... -
Seite 11: Wartung
Wartung Das Türschloss (Schlosskasten) wird mit einer Dauerschmierung aus Hochleistungsfetten geliefert und darf NICHT nachgeschmiert werden! Lediglich Falle und Sperrriegel 1 x jährlich schmieren! MF-HO-Verriegelungselement 1 x jährlich schmieren! Keine Schmieröle, Rostlöser, Silikonsprays usw. verwenden! Schmierung grundsätzlich nur mit Schmierfett oder technischer Vaseline! * Sprühfett (455341), ** Rostlöser... -
Seite 12: Fallenumstellung
Fallenumstellung a = Stulp b = Stulpausnehmung c = Falle d = Fallenwippe e = Wippentasche Knopf eindrücken und gedrückt halten. Falle herausnehmen. Falle umdrehen und am Stulp so aufsetzen (a), dass man die Wippenlasche der Fallenwippe un- ter die Stulpausnehmung drücken kann (b). Erst dann die Falle ganz eindrücken. -
Seite 13: Einbauhinweise
Einbauhinweise Position Fallen- und Riegelschließteil 15,5 Anpressdruckverstellung: +/- 1 mm bei Fallen- und Riegelschließteil Positionierung Kerbe Stulp = Kerbe Schließteile... -
Seite 14: Position Haken-Bolzen-Schließteil
Einbauhinweise Position Haken-Bolzen-Schließteil PVC Serie ZA PVC Serie Profil Anpressdruckverstellung: +/- 1 mm bei MF-HO Schließteil Positionierung Kerbe Stulp = Kerbe Schließteile... -
Seite 15: Bohr- Und Fräsbilder
Bohr- und Fräsbilder Fräsungen Schlosskästen ≤ 2 42,5 ≤2 15,5 15,5 DM ≥ 45 16,2 +0,2 - 0,1 17,5 12,2 +0,2 - 0,2 Kerbe Stulp Beschlagsnut... -
Seite 16: Fallen- Und Riegelschließteil, Haken-Bolzen-Schließteil
Bohr- und Fräsbilder Fallen- und Riegelschließteil Haken-Bolzen-Schließteil 2 HO-BO 4 HO-BO +726 +726 +371 - 409 -764 -764 29.5 22.5 29.5 29.5 22.5 22.5... -
Seite 17: Pvc Serie Za, Pvc Serie U-Profil
Bohr- und Fräsbilder PVC Serie ZA PVC Serie U-Profil +795 +795 +375 +375 -495 -495 -840 -840 29,5 22,5 22,5 22,5 29,5 22,5... -
Seite 18: Einheitliche Kastenpositionen
Einheitliche Kastenpositionen 2 Haken-Bolzen-Kombinationen, 2 Haken, 2 Bolzen 4 Haken-Bolzen-Kombinationen, 4 Haken, 4 Bolzen 2 Haken-Bolzen-Kombinationen + Zusatzschloss, 2 Haken + Zusatzschloss, 2 Bolzen + Zusatzschloss... -
Seite 19: Positionierung Schließteile
Positionierung Schließteile 2 Haken-Bolzen-Kombinationen 2 Haken, 2 Bolzen PVC Serie ZA Schließteilleiste... -
Seite 20: Haken-Bolzen-Kombinationen + 2 I.s. Sicherheitsrollzapfen
Positionierung Schließteile 2 Haken-Bolzen-Kombinationen + 2 i.S. Sicherheitsrollzapfen 2 Haken + 2 i.S. Sicherheitsrollzapfen, 2 Bolzen + 2 i.S. Sicherheitsrollzapfen PVC Serie ZA... -
Seite 21: Haken-Bolzen-Kombination
Positionierung Schließteile 4 Haken-Bolzen-Kombination, 4 Haken, 4 Bolzen PVC Serie ZA... -
Seite 22: I.s
Positionierung Schließteile 4 i.S. PVC Serie U-Profil PVC Serie ZA... -
Seite 23: Variable Kasten Position Oben
Variable Kasten position oben Haken-Bolzen-Kombination Standardschloss Verkürzungsstulp Verlängerungsstulp * bei Eckverbinder 160 mm... -
Seite 24: Verlängerungsmöglichkeit Mit Zwischenstulp
Verlängerungsmöglichkeit mit Zwischenstulp Standardschloss Zwischenstulp * bei Eckverbinder 160 mm... - Seite 25 Variable Stulpmodule Standardschloss Stulpmodul Magnetzapfen Stulpmodul ZS Stulpmodul Türbegrenzer Stulpmodul Haken-Bolzen-Kombination...
- Seite 26 ≤ 2 17,5 Türkonstruktionen 1-flügelig ≤ 2 17,5 2-flügelig ≤ 2 17,5...
- Seite 27 Modularer Aufbau Protect Modul Bei Einsatz des Zwischenstulpes sind Türhöhen stufenlos bis zu 3100 mm einfach herzustellen Obere Position bei Einsatz des Verlängerungs- stulpes Variable obere Verriegelungsposition durch Einsatz von Standardposition Verlängerungs- bzw. Verkürzungsstulp Obere Position bei Einsatz des Verkürzungs- stulpes Stulpmodule für...
- Seite 28 Bei uns bekommen Sie Komplettlösungen für Ihre Großflächen, Fenster und Türen – für Holz, PVC und Aluminium. Erleben Sie unser vielseitiges Systemangebot, umfassender Service inklusive. Entdecken Sie mehr davon auf unserer Website www.maco.eu oder kontaktieren Sie Ihren MACO-Kundenberater. MACO in Ihrer Nähe: www.maco.eu/kontakt...
