Drehmomentbegrenzer
Drehmomentbegrenzer 1.5 Nm (05.001.215) und
Drehmomentbegrenzer 4.0 Nm (05.001.216)
Drehzahl:
ca. 330 rpm

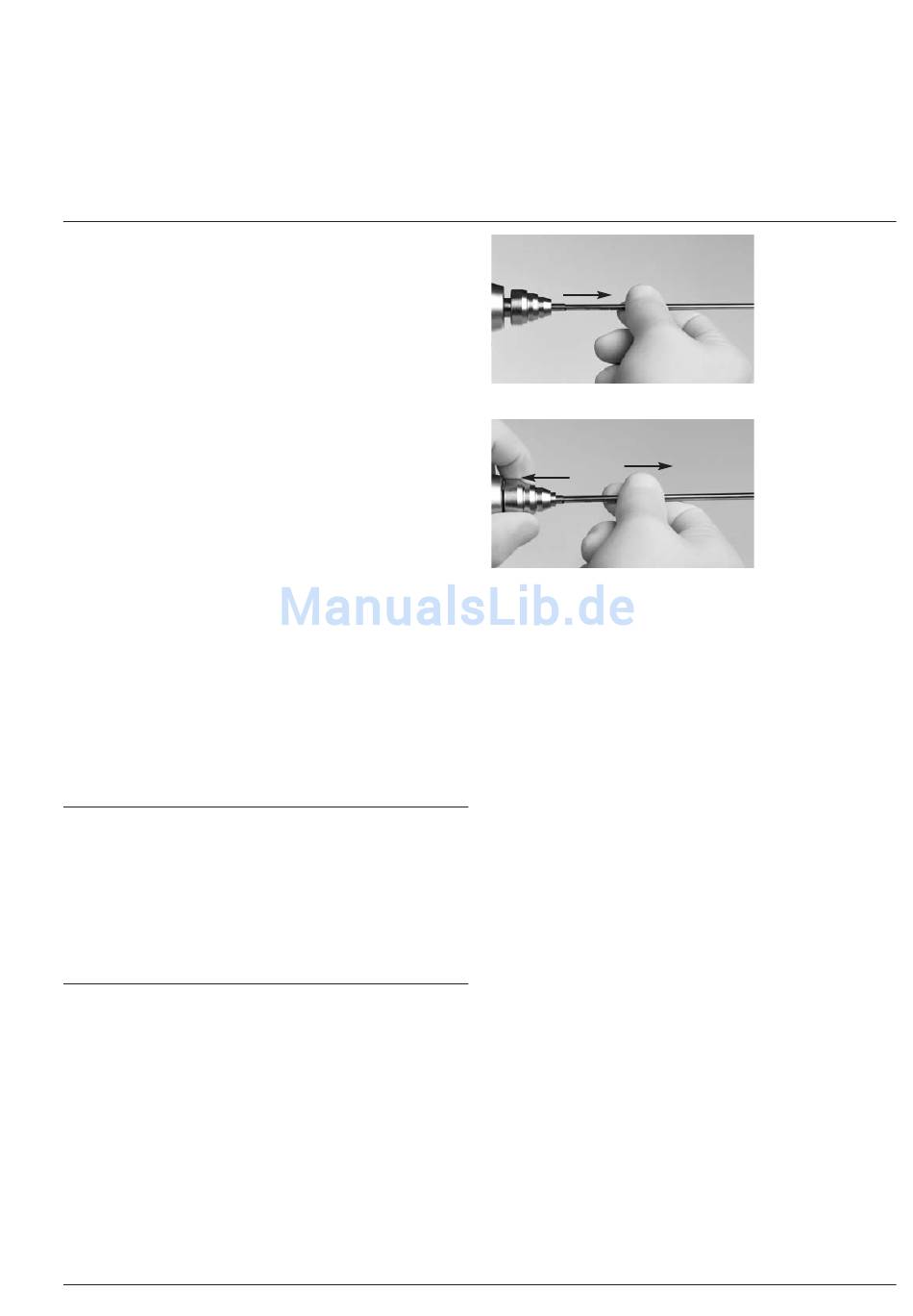

Montage und Demontage eines Schraubenziehereinsatzes
Den Schraubenziehereinsatz unter leichten Drehbewegungen
einführen, bis er einrastet (Abb. 1). Um den Schrauben -
zieher einsatz zu entnehmen, den Entriegelungsring zurück-
ziehen und den Schraubenziehereinsatz herausziehen
(Abb. 2).
Arbeiten mit Drehmomentbegrenzern
Eine Schraube des entsprechenden Schrauben-Platten-
Systems mit dem Schraubenziehereinsatz aufnehmen und in
das gewünschte Plattenloch einbringen. Die Antriebsma-
schine langsam anfahren, die Geschwindigkeit erhöhen, je-
doch reduzieren, bevor die Schraube vollständig eingedreht
ist. Das Drehmoment wird automatisch bei 1.5 bzw. 4.0 Nm
begrenzt. Ein deutliches Klicken zeigt das Erreichen des maxi-
malen Drehmoments an. Die Maschine sofort stoppen und
den Schraubenziehereinsatz aus dem Antrieb der Schraube
entfernen.
Die Operationstechnik des jeweiligen Schrauben-Platten-
Systems beachten.
Vorsichtsmassnahmen:
– Nur in Verbindung mit Schrauben-Platten-Systemen zur
winkelstabilen Verriegelung anwenden.
– Das empfohlene Drehmoment für die Schraube beachten.
– Drehmomentbegrenzer müssen jährlich durch Synthes
gewartet und neu kalibriert werden. Das der Verpackung
beigelegte Prüfzertifikat beachten. Die Verantwortung für
die regelmässige Kalibrierung liegt beim Anwender.
Abb. 1
Abb. 2
Trauma Recon System (TRS) Gebrauchsanweisung DePuySynthes
31
