TRS Battery Modular
Rotierende Aufsätze
Das maximal erreichbare Drehmoment der Fräsaufsätze für
Trauma Recon System beträgt 13 Nm.
AO/ASIF-Schnellkupplung (05.001.205)
Drehzahl:
ca. 1450 rpm
Durchbohrung:
2.1 mm

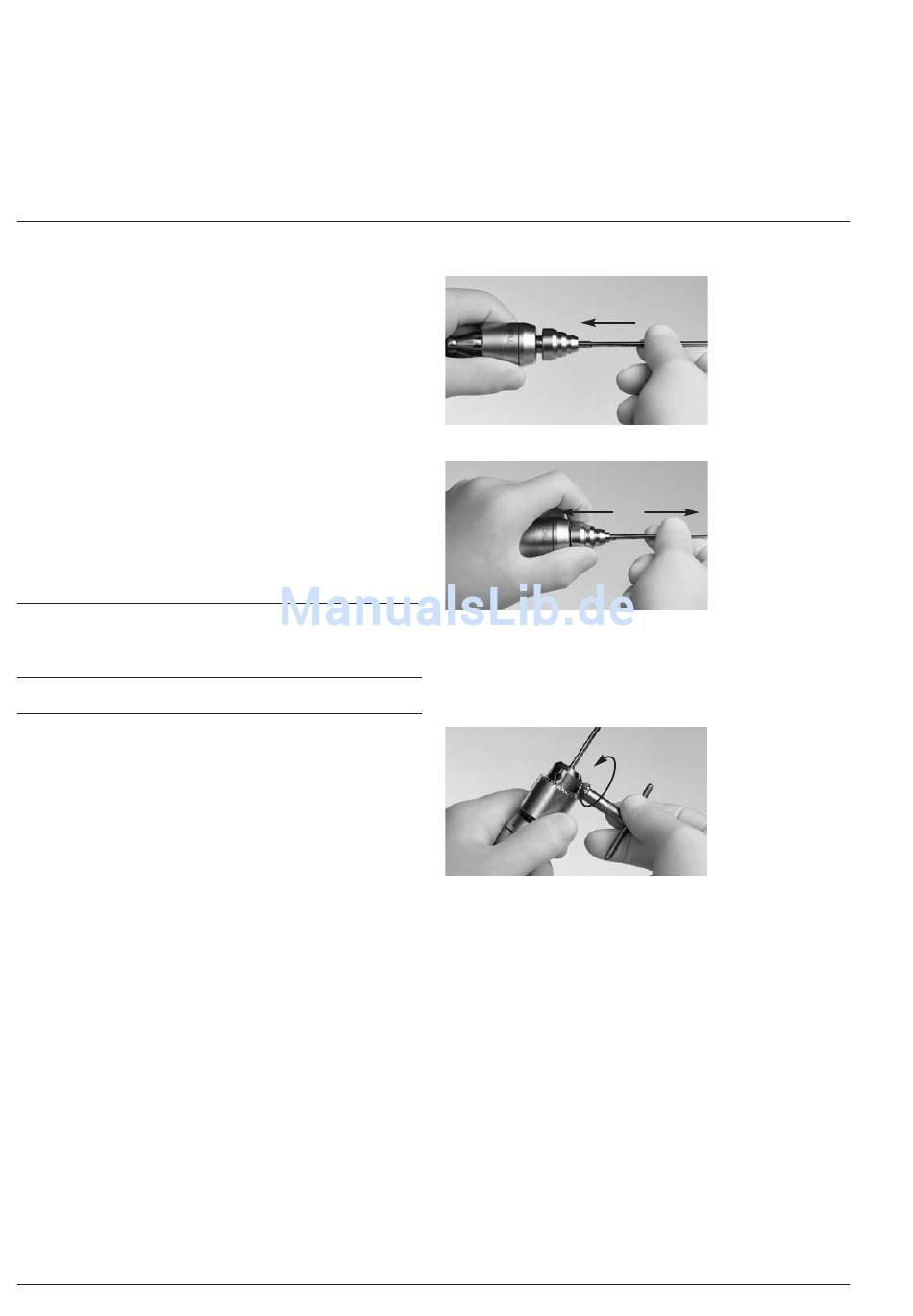

Montage und Demontage der Schneidwerkzeuge
Das Schneidwerkzeug mit leichtem Druck, unter einer leich-
ten Drehbewegung vorne in den Aufsatz einführen (Abb. 1).
Die Kupplungshülse des Aufsatzes muss dabei nicht betätigt
werden.
Um das Schneidwerkzeug zu entfernen, die Kupplungshülse
des Aufsatzes nach hinten schieben und das Werkzeug ent-
nehmen (Abb. 2).
Vorsichtsmassnahme: Für das Einschrauben von Schrauben
den speziellen Schraubaufsatz (05.001.214) verwenden
(siehe Seite 22).
Bohrfutter mit Schlüssel (05.001.206 und 05.001.207)
Drehzahl:
ca. 1450 rpm (05.001.206)
ca. 330 rpm (05.001.207)
Spannweite:
0.5–7.3 mm
Durchbohrung:
4.1 mm
Montage und Demontage der Schneidwerkzeuge
Das Bohrfutter mit dem im Lieferumfang enthaltenen
Schlüssel (510.191) öffnen oder die beiden beweglichen Teile
von Hand im Uhrzeigersinn gegeneinander drehen (Abb. 3).
Das Schneidwerkzeug einbringen/entnehmen. Die beiden be-
weglichen Teile im Gegenuhrzeigersinn drehen, um das Bohr-
futter zu schliessen. Mit dem Schlüssel festziehen.
20
DePuySynthes Trauma Recon System (TRS) Gebrauchsanweisung
Abb. 1
Abb. 2
Abb. 3
