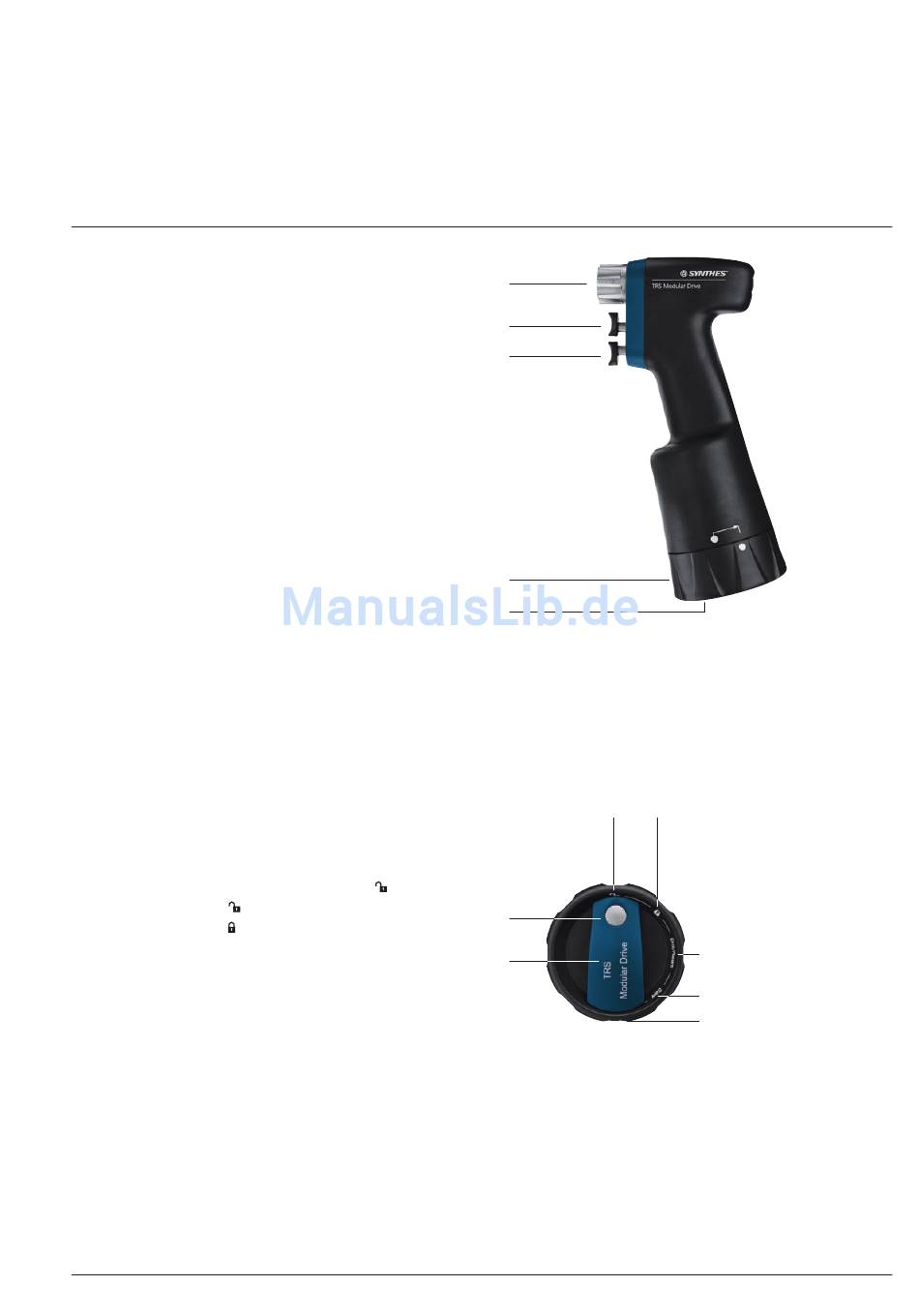

TRS Battery Modular

Antriebsmaschine

Handstück (05.001.201)
1 Entriegelungshülse für Aufsatz
2 Drücker für Drehzahlregulierung
3 Drücker für Umschaltung auf Linkslauf (Betriebsmodus
DRILL/REAM) bzw. auf oszillierendes Bohren (Betriebs -
modus OSC DRILL); im Betriebsmodus SAW ist der
Drücker ohne Funktion
4 Deckel
5 Betriebswahlschalter (in Deckel integriert)

Deckel (05.001.231)

1 Betriebswahlschalter
2 Sicherheitsknopf für Betriebswahlschalter (Verhindert
unbeabsichtigtes Öffnen des Deckels. Nur drücken, um Be-
triebswahlschalter auf Position ENTRIEGELT
3 Position ENTRIEGELT
4 Position VERRIEGELT
5 Position DRILL/REAM
6 Position SAW
7 Position OSC DRILL
1
3
2
4
5
Abb. 1
zu drehen.)
2
1
Abb. 2
Trauma Recon System (TRS) Gebrauchsanweisung DePuySynthes
3 4
5
6
7
