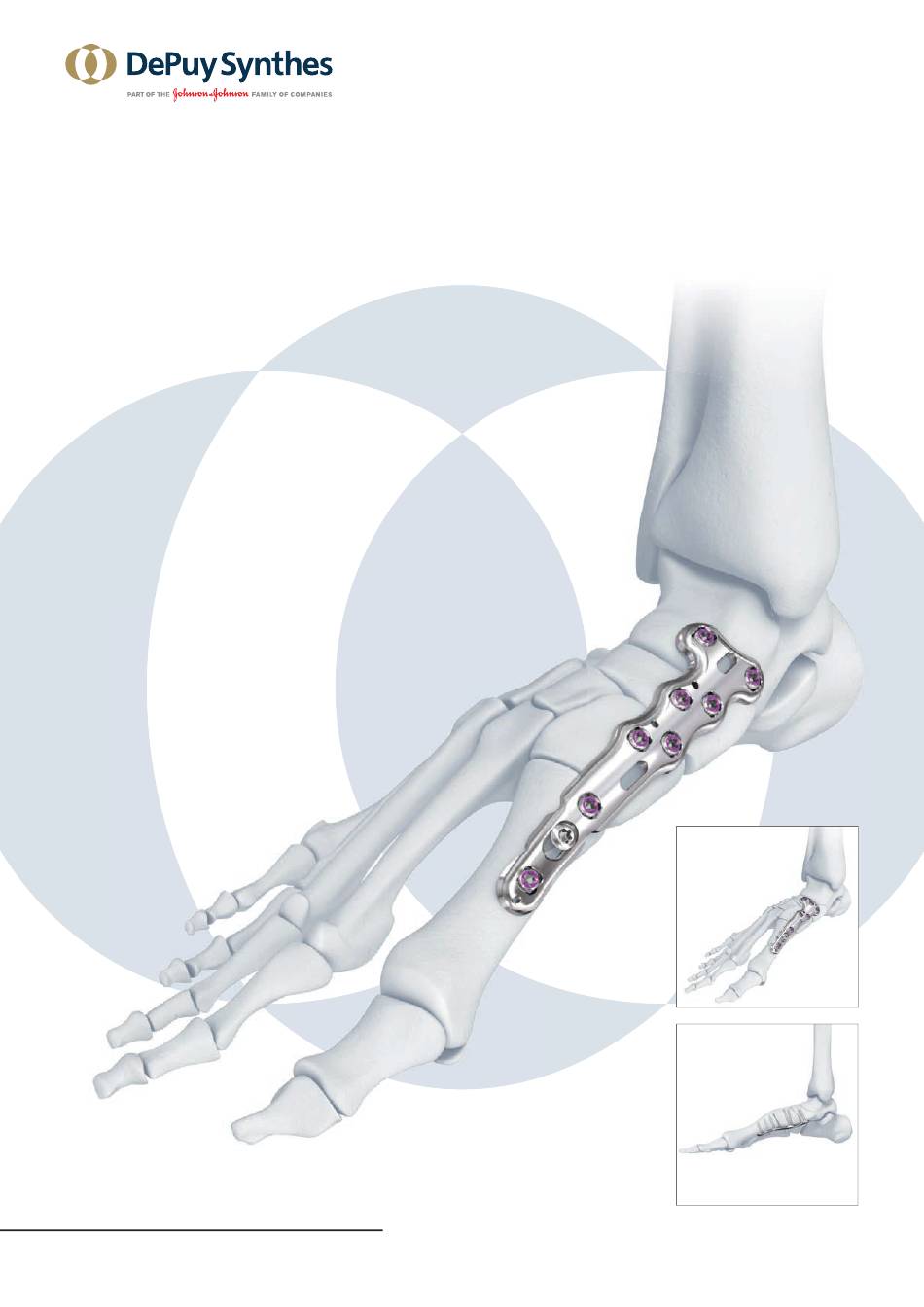

- Seite 1 VA LCP ® FUSIONSPLATTEN 3.5 FÜR DIE MEDIALE SÄULE Instrumente und Implantate von der AO Stiftung empfohlen. Dieses Dokument ist nicht zur Verteilung in den USA bestimmt. OPERATIONSTECHNIK...
- Seite 2 Bildverstärkerkontrolle Diese Beschreibung reicht zur sofortigen Anwendung der DePuy Synthes Produkte nicht aus. Eine Einweisung in die Handhabung dieser Produkte durch einen darin erfahrenen Chirurgen wird dringend empfohlen. Auf bereitung, klinische Auf bereitung, Wartung und Pflege Allgemeine Richtlinien und Informationen zur Funktionskontrolle und...
-
Seite 3: Inhaltsverzeichnis
Indikationen und Kontraindikationen VA LCP Fusionsplatten 3.5 für die mediale Säule Kompressionssystem OPERATIONSTECHNIK Verriegelungstechnik mit VA-Verriegelungsschrauben B 3.5 mm Vorbereitung VA LCP Fusionsplatten 3.5 für die mediale Säule Implantatentfernung PRODUKTINFORMATION Implantate Schrauben Instrumente Sets MRT-HINWEISE VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... -
Seite 4: Ao Prinzipien
¹ Müller ME, Allgöwer M, Schneider R, Willenegger H. Manual of Internal Fixation: 3rd ed. Berlin, Heidelberg, New York: Springer. 1991. ² Rüedi TP, Buckley RE, Moran CG. AO Principles of Fracture Management. 2nd ed. Stuttgart, New York: Thieme. 2007. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... -
Seite 5: Indikationen Und Kontraindikationen
Säule sind zur Korrektur von Deformitäten und für die Versorgung von Patienten mit schwerer Arthritis und Arthrose der medialen Säule (Os metatarsale I, Os cunei- forme mediale, Os naviculare und Talus) indiziert. Kontraindikationen Keine spezifischen Kontraindikationen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... -
Seite 6: Va Lcp Fusionsplatten 3.5 Für Die Mediale Säule
• Liegt an den Ossa naviculare, cuneiforme mediale und metatarsale I an • Für die Arthrodese der medialen Naviculocuneiforme- und Tarsometatarsalgelenke Bei Insertion im vordefinierten Winkel sitzen die VA-Verriegelungsschrauben bündig in der Platte. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... - Seite 7 2. Nadaud JP, Schon LC. Chronic Charcot midfoot reconstruction. Tech Foot Ankle Surg, 2010; 9: 123–33. 3. Shibuya N, Clawson LD, Agarwal MR. Suspension and dynamic compression of the medial column. J Foot Ankle Surg, 2011; 50: 510–3. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 8 Kortikalis- und Kortikalisschrauben B 3.5 mm auf. Standard-Verriegelungs- schrauben B 3.5 mm können in Ausrich- tung der zentralen Schraubenlochachse (fixer Winkel) eingebracht werden Die Langlöcher im Plattenschaft nehmen Low-Profile-Kortikalis- und Kortikalis- schrauben B 3.5 mm auf DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
-
Seite 9: Kompressionssystem
• Verwendung in Verbindung mit der Kompressions- zange • Stardrive -Antrieb im Kopf des Stabs, um den ® Stab unter Verwendung des Drehmomentbegrenzers (2.5 Nm) in die Platte zu schrauben und zu verriegeln VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... -
Seite 10: Verriegelungstechnik Mit Va-Verriegelungsschrauben B 3.5 Mm
Gelenke aufweisen, die die Handschuhe oder Haut des Anwenders durchste- chen oder verletzen können. • Mit Instrumenten vorsichtig umgehen und abge- nutzte Knochenbearbeitungsinstrumente in für spitze Gegenstände zugelassenen Behältern entsorgen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... - Seite 11 Tiefe bohren. Dabei sicherstel- len, dass der Tiefenstopp aus Kunststoff an der Bohrbüchse anschlägt. Den Spiralbohrer entfernen und die Bohrtiefe an der Markierung unterhalb des Tiefenstopps ablesen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 12 Um die VA-Verriegelungsschraube in Ausrichtung der zentralen Schraubenlochachse einzubringen, den koaxia- len Trichter der VA-Doppelbohrbüchse in das ge- wünschte VA-Verriegelungsloch der Platte einsetzen. Bis auf die gewünschte Tiefe bohren. Die Bohrtiefe unter Bildverstärkerkontrolle überprüfen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 13 Das Tiefenmessgerät verwenden, um die erforderliche Schraubenlänge abzulesen. Vorsichtsmassnahme: Um die Länge von Schrauben, die einen Durchmesser von 3.5 und 4.0 mm haben, zu messen, muss der Adapter an das Tiefenmessge- rät montiert werden. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 14 Schraubenloch greift. Das Eindrehen des Schraubenkopfes und das abschliessende Fest- ziehen ausschliesslich von Hand und unter Ver- wendung des Drehmomentbegrenzers durchfüh- ren. • Keine Drehmomentbegrenzer verwenden, um Schrauben aus der Platte zu entfernen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 15 Festziehen ausschliesslich von Hand und unter Verwendung des Drehmomentbegrenzers oder Griffs mit Drehmomentbegrenzungsfunktion durchführen. • Griff mit Drehmomentbegrenzungsfunktion 2.5 Nm, für Schrauben B 3.5 mm • Keine Drehmomentbegrenzer verwenden, um Schrauben aus der Platte zu entfernen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
-
Seite 16: Vorbereitung
Instrumente, mit Deckel, mit Inhalt 01.111.476 Kompressions-/Distraktionsgeräteset für orthopädische Fuss-Instrumente, mit Deckel, mit Inhalt 182.669 Spezial-Instrumentarium für Rückfuss 329.300 Biegepresse, Länge 400 mm 01.122.019 Biegeinstrumente, Kleinfragment, in modularem Einsatz, Vario Case System DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... -
Seite 17: Va Lcp Fusionsplatten 3.5 Für Die Mediale Säule
Säule einzubringen, eine Inzision am Übergang zwischen der plantaren und medialen Haut anlegen, direkt ober- halb der Abduktoren und der kaudalen Kante des Os metatarsale I. Warnung: Die Ansatzsehne des M. tibialis anterior meiden. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... - Seite 18 Die Korrekturen sind entspre- chend der geschätzten endgültigen Form des Fusses aus- zuführen. Zur provisorischen Fixation der Gelenke Kirschnerdrähte einbringen. Darauf achten, dass die spätere Platzierung der Platte nicht behindert wird. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 19 Arthrodese zu bearbeiten. Das Kom- pressions-/Distraktionsgerät kann verwendet werden, um die Gelenke vor der Bearbeitung zu eröffnen. Hinweis: Einzelheiten zur Montage und Anwendung des Kompressions-/Distraktionsgeräts siehe Opera- tionstechnik «Orthopädische Fussinstrumente». VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 20 Platte schwächen und zu frühzeiti- gem Versagen der Platte (z. B. Bruch) führen. Die Platte nicht über das Mass hinaus biegen, das erfor- derlich ist, um sie der Anatomie anzupassen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 21 Platte schützen, da die Sehne am plantaren me- dialen Aspekt des Fusses ansetzt. Die 78 mm lange VA LCP Fusionsplatte 3.5 für die medi- ale Säule liegt an den Ossa naviculare, cuneiforme medi- ale und metatarsale I an. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 22 Säule liegt an den Ossa naviculare, cunei- forme mediale und metatarsale I an. Hinweis: Um die Platzierung der plantaren Platte zu erleichtern, müssen vorhandene Osteophyten gege- benenfalls entfernt werden. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 23 03.118.002 Kompressionszange, gross, mit Gewindesperre 03.118.005 Kompressions-/Distraktionsstab für VA-Verriegelungsloch B 3.5 mm 03.127.016 Griff mit Drehmomentbegrenzungs- funktion, 2.5 Nm 314.116 Schraubenziehereinsatz Stardrive 3.5, T15, selbsthaltend, für AO/ASIF- Schnellkupplung 03.118.111 Silikongriff mit AO/ASIF- Schnellkupplung VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 24 Kompression des Naviculocuneiformegelenks: a 1) Die auf den Seiten 8 bis 13 beschriebene Vorgehens- weise befolgen und eine VA-Verriegelungsschraube B 3.5 mm in das laterale Loch des am Os naviculare platzierten Plattenkopfes einbringen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 25 Knochen reissen. Um die Zange zu verriegeln, die Griffe gedrückt halten und die Schnellmutter im Uhrzeigersinn drehen. Hinweis: Durch den Kompressionsschlitz kann eine Kompression von maximal 6 mm erreicht werden. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 26 B 3.5 mm in das proximale Loch des am Os cuneiforme platzierten Plattenabschnitts einbringen. Variable Angle Locking screw insertion technique on page 8–13. Die Kompressionszange und den Kompressionsdraht B 2.8 mm entfernen. Den Kompressionsstab in Position belassen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 27 Vor Anlegen der Kompression jegliche Kirschnerdrähte entfernen. a 6) Die Kompressionszange verwenden, um das Gelenk zu komprimieren. Hinweise und Einzelheiten siehe a3. Hinweis: Durch das Langloch kann eine Kompres- sion von maximal 4 mm erreicht werden. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 28 Es wird empfohlen, drei VA-Verriegelungsschrauben B 3.5 mm durch die Löcher des am Os naviculare platzierten Platten- abschnitts einzubringen und pro zusätzlichem Segment zwei weitere Schrauben.* * Testdaten im DePuy Synthes Datenarchiv. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 29 Einen Drahtdreher verwenden und einen Kompressions- draht B 2.8 mm in den Kompressionsschlitz des am Os cuneiforme platzierten Plattenabschnitts einbringen. Hinweise und Einzelheiten siehe a2. Vorsichtsmassnahme: Bikortikale Fixation wird empfohlen. Vor Anlegen der Kompression jegliche Kirschnerdrähte entfernen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 30 VA-Verriegelungsschraube B 3.5 mm in das proximalste Loch des am Os cunei- forme platzierten Plattenabschnitts einbringen. Die Kompressionszange und den Kompressionsdraht entfernen. Den Kompressionsstab in Position belassen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 31 VA-Verriegelungsschraube B 3.5 mm in eines der unbesetzten Löcher des am Os metatarsale platzierten Plattenabschnitts einbringen. Die Kompressionszange und den Kompressionsdraht B 2.8 mm entfernen. Den Kompressionsstab in Position belassen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 32 Die auf den Seiten 8 bis 13 beschriebene Vorgehens- weise befolgen und nach Bedarf zusätzliche Schrauben in die unbesetzten Plattenlöcher einbringen. Vorsichtsmassnahme: Es wird empfohlen, pro Seg- ment zwei VA-Verriegelungsschrauben B 3.5 mm einzubringen.* * Testdaten im DePuy Synthes Datenarchiv. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 33 Einen Drahtdreher verwenden und einen Kompressions- draht B 2.8 mm in den Kompressionsschlitz des am Os cuneiforme platzierten Plattenabschnitts einbringen. Hinweise und Einzelheiten siehe a2. Vorsichtsmassnahme: Bikortikale Fixation wird empfohlen. Vor Anlegen der Kompression jegliche Kirschnerdrähte entfernen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 34 Die auf den Seiten 8 bis 13 beschriebene Vorgehens- weise befolgen und eine VA-Verriegelungsschraube B 3.5 mm in das proximale Loch des am Os cuneiforme platzierten Plattenabschnitts einbringen. Die Kompressionszange und den Kompressionsdraht entfernen. Den Kompressionsstab in Position belassen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 35 Vor Anlegen der Kompression jegliche Kirschnerdrähte entfernen. c 6) Die Kompressionszange verwenden, um das Gelenk zu komprimieren. Hinweise und Einzelheiten siehe a3. Hinweis: Durch das Langloch kann eine Kompression von maximal 4 mm erreicht werden. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 36 Stab zu entfernen. Sofern erforderlich, zusätzliche Schrauben in die unbe- setzten Schraubenlöcher der Platte einbringen. Vorsichtsmassnahme: Es wird empfohlen, pro Segment zwei VA-Verriegelungsschrauben einzu- bringen.* * Testdaten im DePuy Synthes Datenarchiv. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 37 Die VA-Verriegelungsschrauben B 3.5 mm von Hand mit dem Griff mit Drehmomentbegrenzung 2.5 Nm ver- riegeln, siehe Abschnitt «Verriegelungstechnik mit VA-Verriegelungsschrauben B 3.5 mm» (Seite 8 bis 13). Fixation und Positionierung der Platte und Schrauben unter Bildverstärkerkontrolle überprüfen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
-
Seite 38: Implantatentfernung
Schraubenziehereinsatz und Griff verwenden und alle Schrauben zunächst von Hand entriegeln. An- schliessend die Schrauben vollständig aus dem Knochen entfernen. Vorsichtsmassnahme: Keine Drehmomentbegrenzer verwenden, um Schrauben aus der Platte zu ent- fernen. DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... -
Seite 39: Implantate
VA LCP Mediale Fusssäulenfusionsplatte 3.5, plantar Rechts Links Stahl Rechts/Links Länge (mm) 02.211.418 Rechts 02.211.419 Links * Steril und unsteril verpackt erhältlich. Um sterile Produkte zu bestellen, Artikelnummer um «S» ergänzen. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... -
Seite 40: Schrauben
• Niedrigprofi liger Kopf • Für Spiralbohrer B 2.5 mm • Stardrive T15 Antrieb • Selbstschneidende Spitze • Schrauben im Set: 12 mm–50 mm (02.206.212–02.206.250) • Zusätzlich erhältlich: 10 mm–110 mm • (02.206.210–02.206.310) DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... - Seite 41 • Für Spiralbohrer B 2.5 mm • Selbstschneidende Spitze • Erhältlich mit Stardrive T15 Antrieb oder kleinem Sechskantantrieb • Zusätzlich erhältlich: Stardrive-Antrieb 10 mm–150 mm (02.200.010–02.200.150) Sechskantantrieb 10 mm–110 mm (204.810–204.910) * Die Schrauben sind steril und unsteril erhältlich. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
-
Seite 42: Instrumente
Spiralbohrer B 3.5 mm, Länge 110/85 mm, 2-lippig, für Schnellkupplung 03.127.002 VA-Doppelbohrbüchse 3.5, für Spiralbohrer B 2.8 mm 03.127.001 VA-Bohrbüchse 3.5, mit fixem Winkel, für Spiralbohrer B 2.8 mm 323.360 Universalbohrbüchse 3.5 03.118.007 Tiefenmessgerät, perkutan DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik... - Seite 43 2.5 Nm 03.118.111 Silikongriff mit AO/ASIF- Schnellkupplung 03.118.002 Kompressionszange, gross, mit Gewindesperre Kompressionsdrähte B 2.8 mm, Länge 200 mm, Gewindelänge (mm) 03.118.015 03.118.020 03.118.025 03.118.030 03.118.035 03.118.040 03.118.005 Kompressions-/Distraktionsstab für VA-Verriegelungsloch B 3.5 mm VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 44 VA-Bohrbüchse 3.5, für Spiralbohrer B 2.8 mm, lang, mit Kugelkopf 03.118.003 Distraktionszange, gross, mit Gewindesperre Schränkeisen, Länge 145 mm 329.040 für Platten 2.4 bis 3.5 329.050 für Platten 2.4 bis 3.5 DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
-
Seite 45: Sets
• Kompressions-/Distraktionsstab für VA-Verriegelungsloch B 3.5 mm, 2 Stück • Kompressionsdraht B 2.8 mm, 2 Stück pro Gewindelänge 10–60 mm Der Deckel für diesen Einsatz kann separat bestellt werden (68.001.104) VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes... - Seite 46 Verriegelungsschrauben 3.5 und Kortikalisschrauben 3.5 (Stahl) Inhalt: • VA-Verriegelungsschraube Stardrive B 3.5 mm, Länge 10–60 mm • Kortikalisschraube Stardrive B 3.5 mm, Länge 10–50 mm Optional: • Kortikalisschraube B 4.0 mm, Länge 20–60 mm DePuy Synthes VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik...
- Seite 47 Implantate vorhanden sind. Die angewandte spezifische Absorptionsrate (SAR) sollte so weit wie möglich reduziert werden. • Die Verwendung des Ventilationssystems kann ferner dazu beitragen, den Temperaturanstieg im Körper zu verringern. VA LCP Fusionsplatten 3.5 für die mediale Säule Operationstechnik DePuy Synthes...
- Seite 48 Synthes GmbH Derzeit sind nicht alle Produkte auf allen Märkten weltweit Eimattstrasse 3 erhältlich. 4436 Oberdorf Switzerland Dieses Dokument ist nicht zur Verteilung in den USA bestimmt. Tel: +41 61 965 61 11 Fax: +41 61 965 66 00 Alle Operationstechniken sind als PDF-Dateien abrufbar unter 0123 www.depuysynthes.com www.depuysynthes.com/ifu...
