Montage des ITK-Systems OpenCom X320 Rack
VORSICHT!
3. Stecken Sie die Schnittstellenkarte vorsichtig in den dafür vorgesehenen Steck-
platz.
Achten Sie auf sicheren Sitz der Steckverbindung.
4. .Montieren Sie eine zur Schnittstellenkarte pas-
sende Frontblende. Eine Übersicht verfügbarer
Fontblenden finden Sie unter Schnittstellenkarten
einbauen (Beispiel: Fax/V.24-Karte) ab Seite 72.
Prüfen Sie den Sitz der beiden Verbinder. Ziehen
Sie die Befestigungsschrauben an.
5. Für die Faxfunktion müssen keine Leitungen ver-
bunden werden. Für die V.24-Funktion verbinden Sie den 8-poligen RJ45-
Stecker der mitgelieferten seriellen Anschlussleitung mit der RJ45-Buchse auf
der Karte. Das andere Ende der Anschlussleitung verbinden Sie mit der Buchse
auf der Frontbaugruppe.Zur Zugentlastung befestigen Sie das Kabel mit Kabel-
bindern.

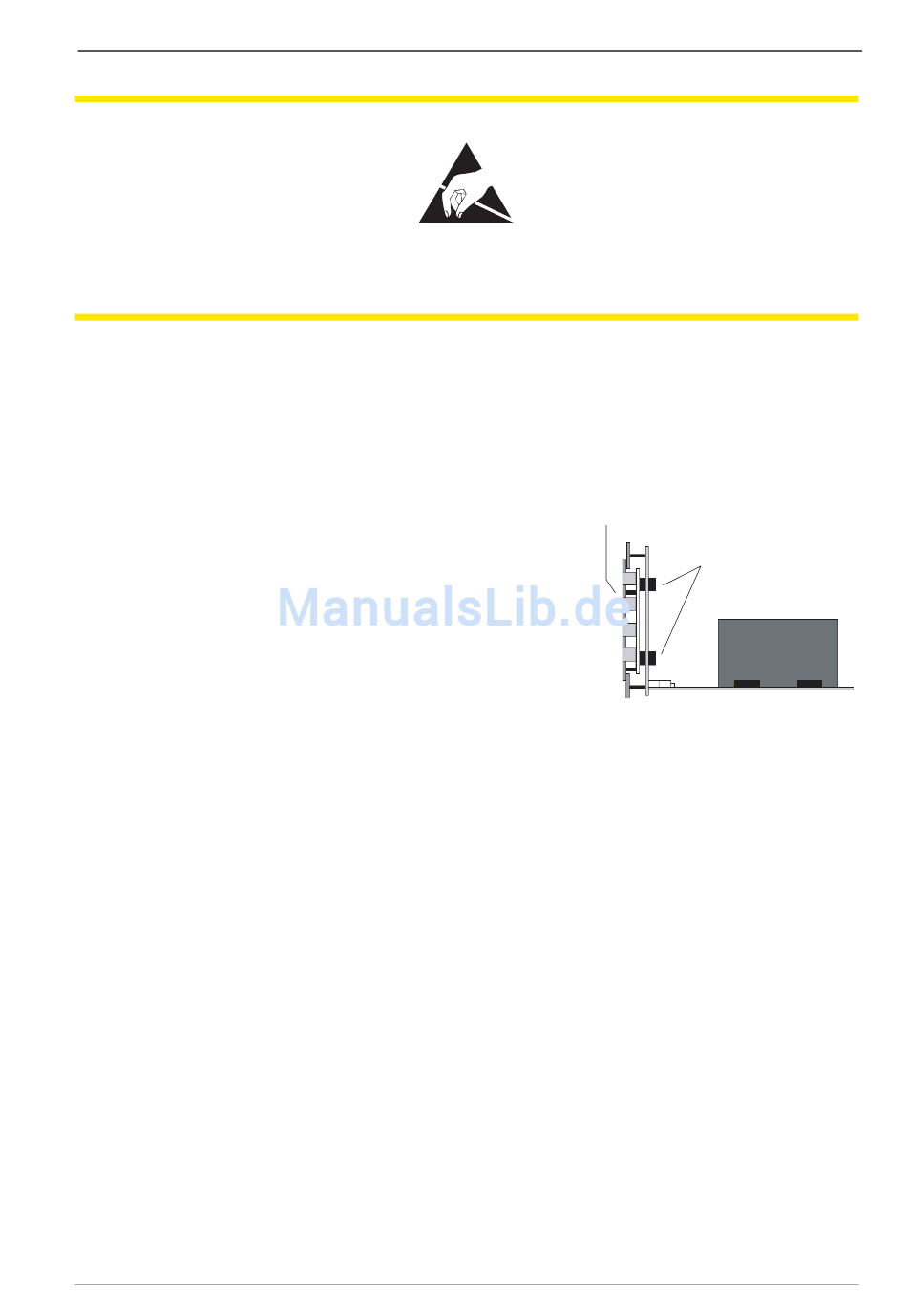

Vorsicht! Elektrostatische Ladung kann die elektronischen
Bauteile der OpenCom X320 Rack beschädigen.
Schnittstellenkarten einbauen (Beispiel:
Frontblende
Verbinder
Schnittstellenkarte
