Installation
■
LAN1: Diesen Anschluss sollten Sie bevorzugt für die Verbindung zu Ihrem Fir-
mennetzwerk verwenden.
■
LAN2 und LAN3: Diese LAN-Anschlüsse sollten bevorzugt zum Anschluss von
VoIP-Systemtelefonen genutzt werden. Beide Anschlüsse bieten eine über die
Web-Konsole getrennt einschaltbare Versorgung für angeschlossene Geräte
„Power over Ethernet (PoE)". Die Anschlüsse unterstützen Klasse 3 nach IEEE
802.3af mit maximal 15,4 Watt Speiseleistung pro Anschluss.
Tipp:

3.9.6 WAN-Anschluss

An die OpenCom X320 kann sowohl ein externes DSL-Modem als auch ein
Internet-Router angeschlossen werden. Die sichere und vom LAN getrennte Ver-
bindung zum Internet erfolgt über den WAN-Anschluss. Die Umschaltung von
Übertragungsgeschwindigkeit und Betriebsart geschieht automatisch („Auto-
Sensing-Funktion"). Außerdem erfolgt eine automatische Umschaltung für Verbin-
dungen, die eine gekreuzte Anschlussleitung erfordern.
Schließen Sie den Ethernet-Ausgang des DSL-Modems an den WAN-Anschluss der
OpenCom X320 an. Die OpenCom X320 steuert das DSL-Modem dann mit Hilfe
des PPPoE-Protokolls.
TAE
DSL & Uk0
DSL Splitter
Uk0 NTBA
DSL Modem PPPoE

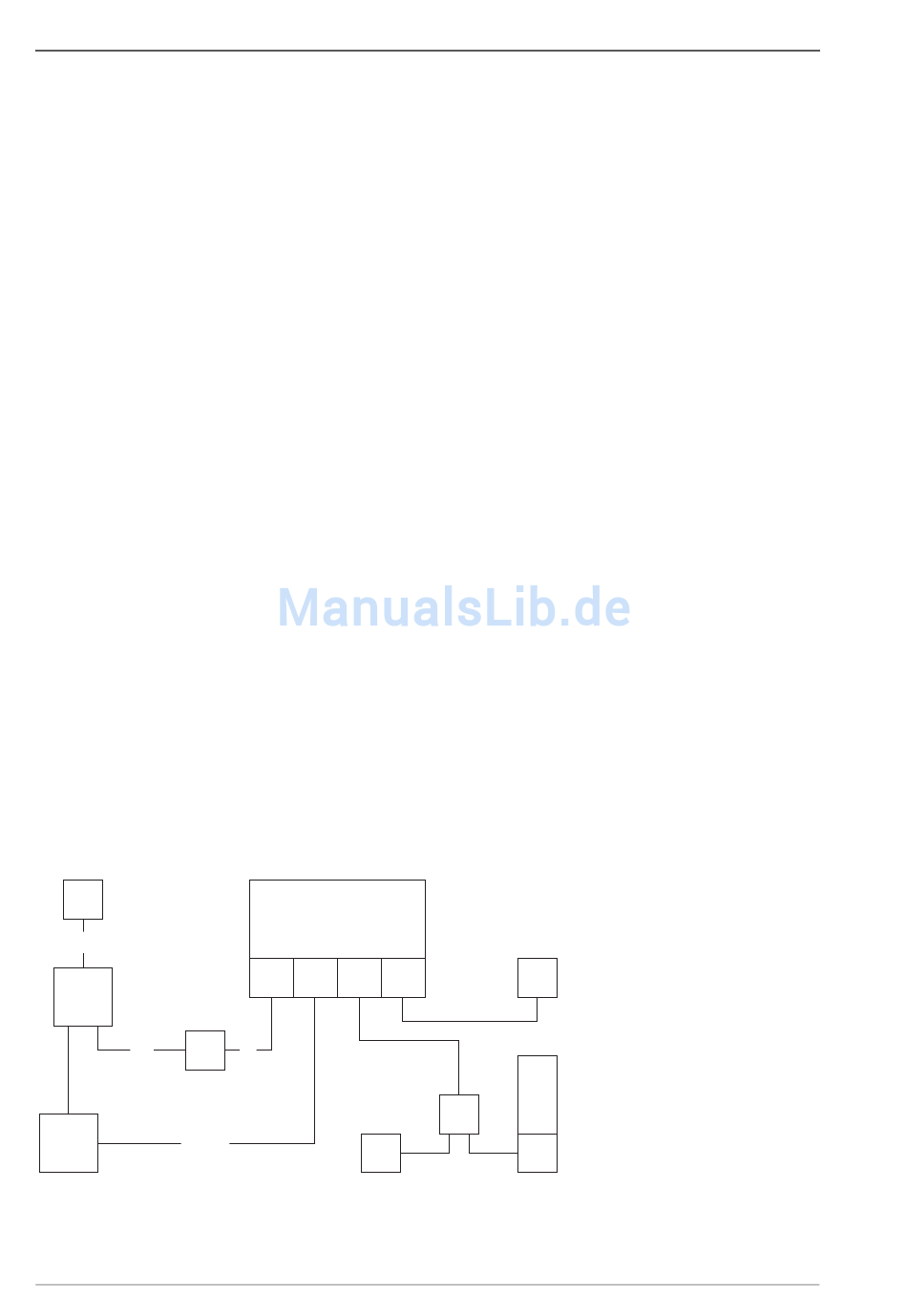

Netzanschaltung der OpenCom X320 über ISDN und DSL
54
Belegung der Schnittstellen, Terminierung, Kabellänge
Verwenden Sie für den zeitweisen Anschluss eines Service-
PCs wahlweise einen der Anschlüsse LAN1, LAN2 oder LAN3.
Eine möglicherweise eingeschaltete PoE-Versorgung wird au-
tomatisch deaktiviert, wenn ein Gerät ohne PoE-Unterstüt-
zung angeschlossen ist.
OpenCom
S0 WAN LAN1 LAN2/3
S0
IP-Tel
IP-Tel
Switch PC
Netz
