Installation
2a 2b 1a 1b
Anschluss S 0 intern
Dose mit 100 Ohm Abschlusswiderstand
Kabellänge: max. 500 m

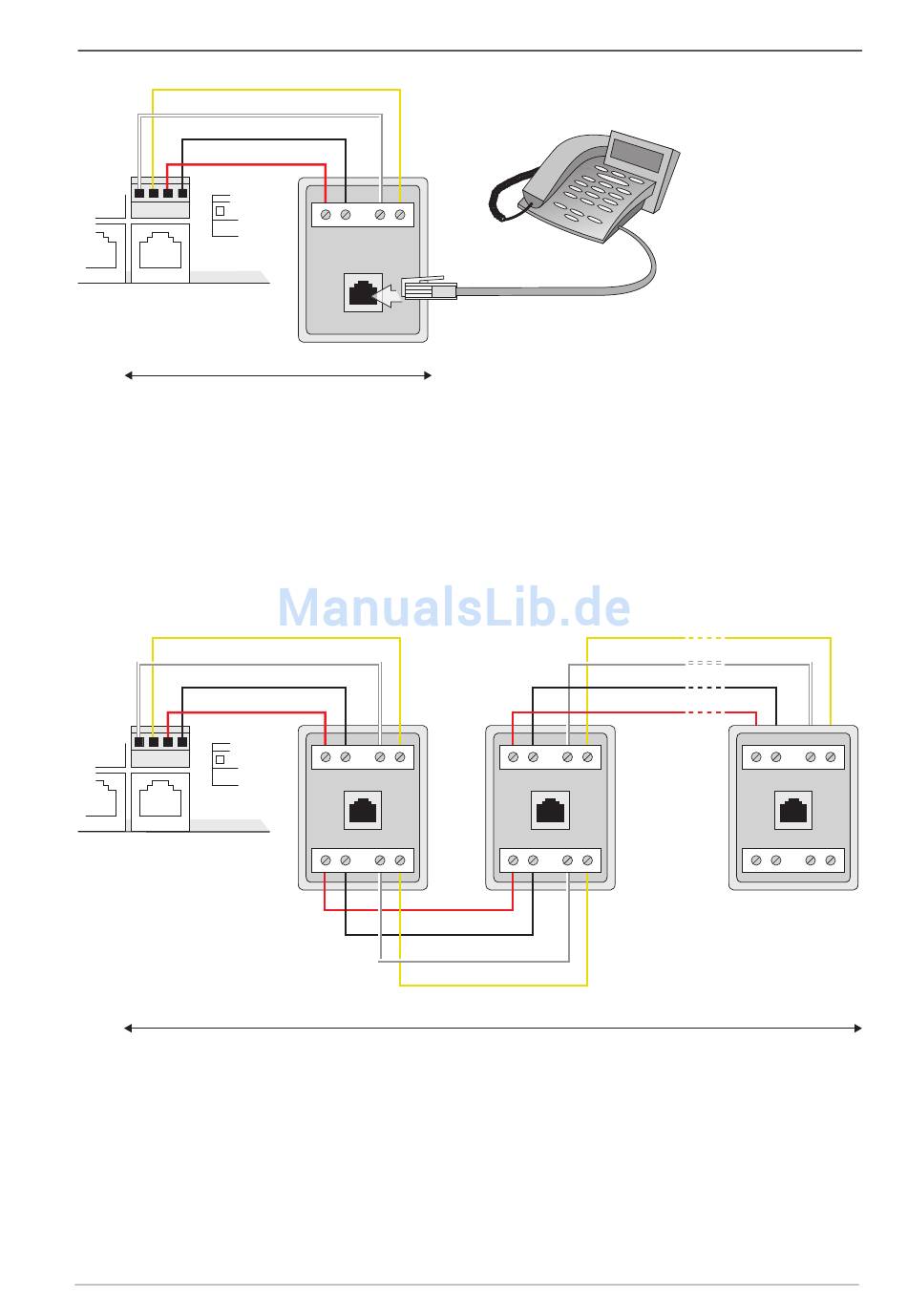

Anschluss einer IAE-Dose
Mit einer Businstallation können mehrere IAE-Dosen in Reihe geschaltet werden.
Im folgenden Beispiel muss die Option PBX Konfiguration: Anschlüsse: S0(#):
Bus Abschluss im Konfigurator eingeschaltet sein. In der letzten IAE-
Anschlussdose müssen 100 Ohm Abschlusswiederstände zwischen 1a und 1b
sowie zwischen 2a und 2b geschaltet werden.
2a 2b 1a 1b
Kabellänge: max. 130 m
Anschluss mehrerer IAE-Dosen
Belegung der Schnittstellen, Terminierung, Kabellänge
1a 1b 2a 2b
1a 1b 2a 2b
1a 1b 2a 2b
ISDN-Endgerät
1a 1b 2a 2b
1a 1b 2a 2b
1a 1b 2a 2b
1a 1b 2a 2b
in der letzten Dose 100 Ohm
Abschlusswiderstand
45
