Installation
LAN-Anschlüsse (Ethernet-Schnittstellen, ausgeführt als RJ45-Buchsen) können
Sie die OpenCom X320 in Ihr Firmennetz (LAN, Local Area Network) integrieren.
Sie können damit die OpenCom X320 u. a. für die VoIP-Telefonie nutzen, die Web-
Konsole bedienen oder die OpenCom X320 als IP-Router für den Aufbau von Ver-
bindungen ins Internet nutzen.
Die Umschaltung von Übertragungsgeschwindigkeit und Betriebsart geschieht
automatisch („Auto-Sensing-Funktion"). Außerdem erfolgt eine automatische
Umschaltung für Verbindungen, die eine gekreuzte Ethernet-Anschlussleitung
erfordern. Sie können daher auch eine ungekreuzte Ethernet-Anschlussleitung für
die Verbindung zu einem Hub oder Switch verwenden. Zur Verwendung mit VoIP
ist ein Switch erforderlich.
Eine Ethernet-Anschlussleitung (Twisted-Pair-Leitung nach 10BaseT bzw.
100BaseTX) darf eine Länge von 100 m haben. Der sichere Betrieb mit 100 MBit/s
erfordert den Einsatz von Leitungen und Anschlussdosen der Kategorie 5. Ver-
wenden Sie eine geschirmte Ethernet-Leitung (STP-Leitung, Shielded Twisted Pair
Leitung).
Auf der Hauptbaugruppe der OpenCom X320 befindet sich ein interner Ethernet-
Switch mit mehreren Ports. Dieser Switch ist mit den Anschlüssen LAN1, LAN2,
LAN3 und dem Steckplatz 2 verbunden. Die CPU bietet intern zwei getrennte
Ethernet-Schnittstellen. Eine dieser Schnittstellen ist mit den LAN-Anschlüssen,
die andere ist mit dem WAN-Anschluss verbunden.
ESC
ABC
1
C 4 GHI
7 PQRS
– + *
Switch

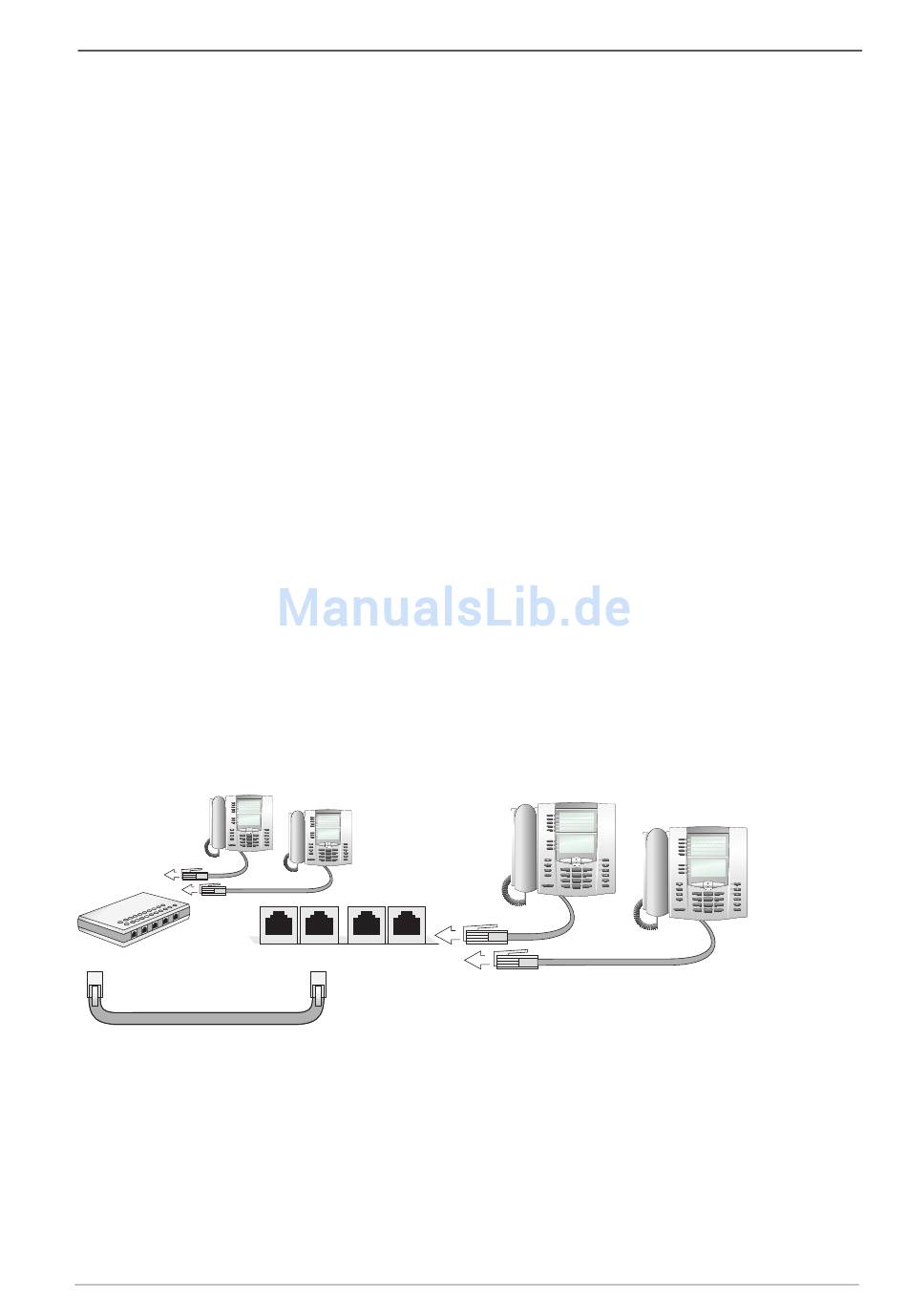

Lage der LAN-Anschlüsse (interner Switch nicht gezeigt)
