Carl Valentin DPM IV Serviceanleitung Seite 43

DPM IV
Kurzhubzylinder
ausbauen
Kurzhubzylinder
einbauen
04.23
6.6 Kurzhubzylinder austauschen
A
B
D
C
D

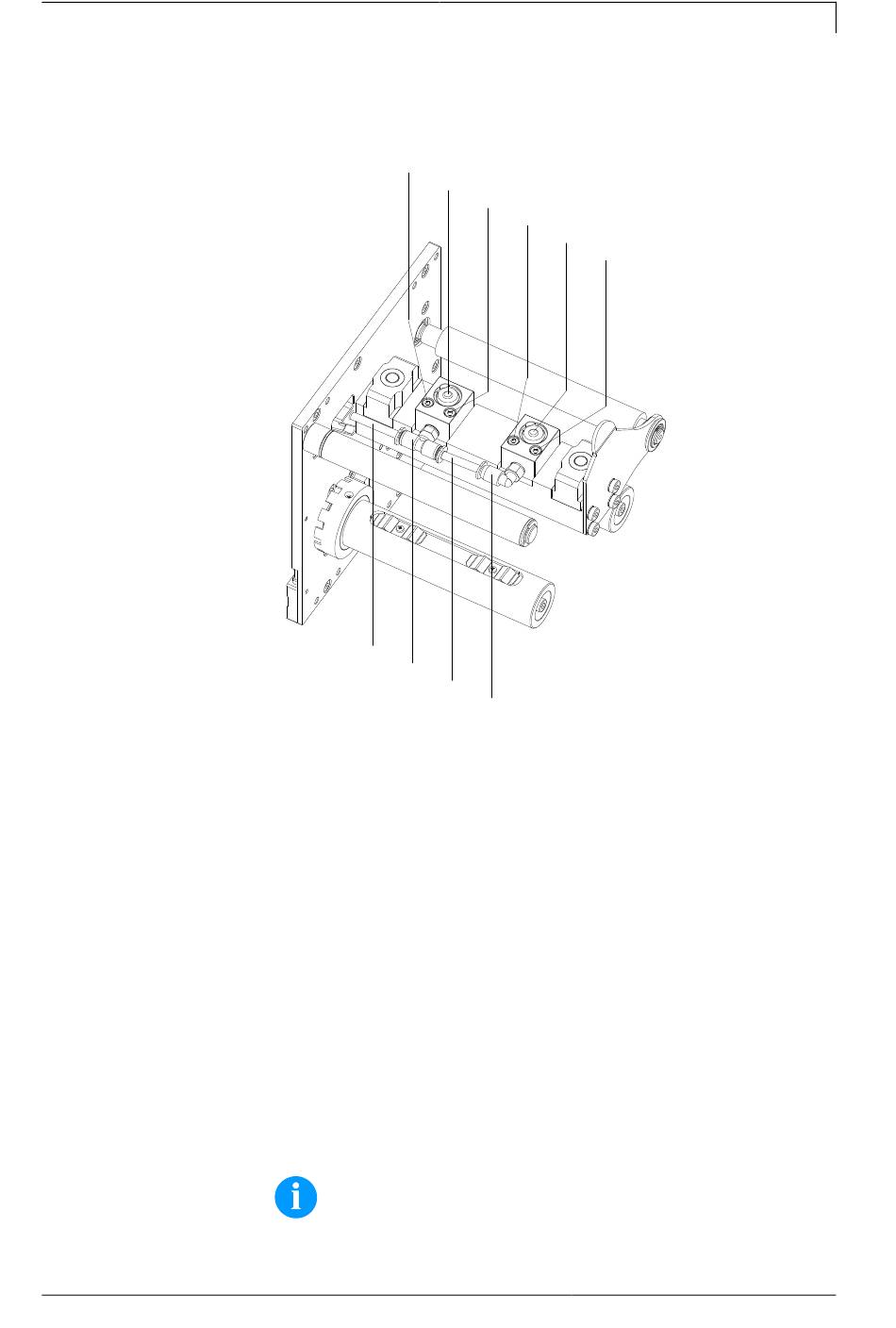

Abbildung 25
1. Druckkopfhalter ausbauen (siehe Kapitel 6.4, Seite 41).
2. Schrauben (A) entfernen.
3. Lösungsring der jeweiligen Steckverschraubung (C) eindrücken
und diese vorsichtig vom Pneumatikschlauch (D) ziehen.
4. Steckverschraubungen (C) von Kurzhubzylindern (B)
abschrauben.
1. Steckverschraubungen (C) an neuen Kurzhubzylindern (B)
festschrauben.
2. Pneumatikschlauch in Steckverschraubung (C) eindrücken und
Kurzhubzylinder platzieren.
3. Schrauben (A) festdrehen.
4. Druckkopfhalter einbauen (siehe Kapitel 6.4, Seite 41).
HINWEIS!
Vor dem Anbringen der Steckverschraubungen (C) sind die
Pneumatikschläuche (D) auf Beschädigungen zu überprüfen
und ggf. auszutauschen.
Serviceanleitung
A
A
B
A
C
Mechanik
43
