6.4 Druckkopfhalter austauschen

A

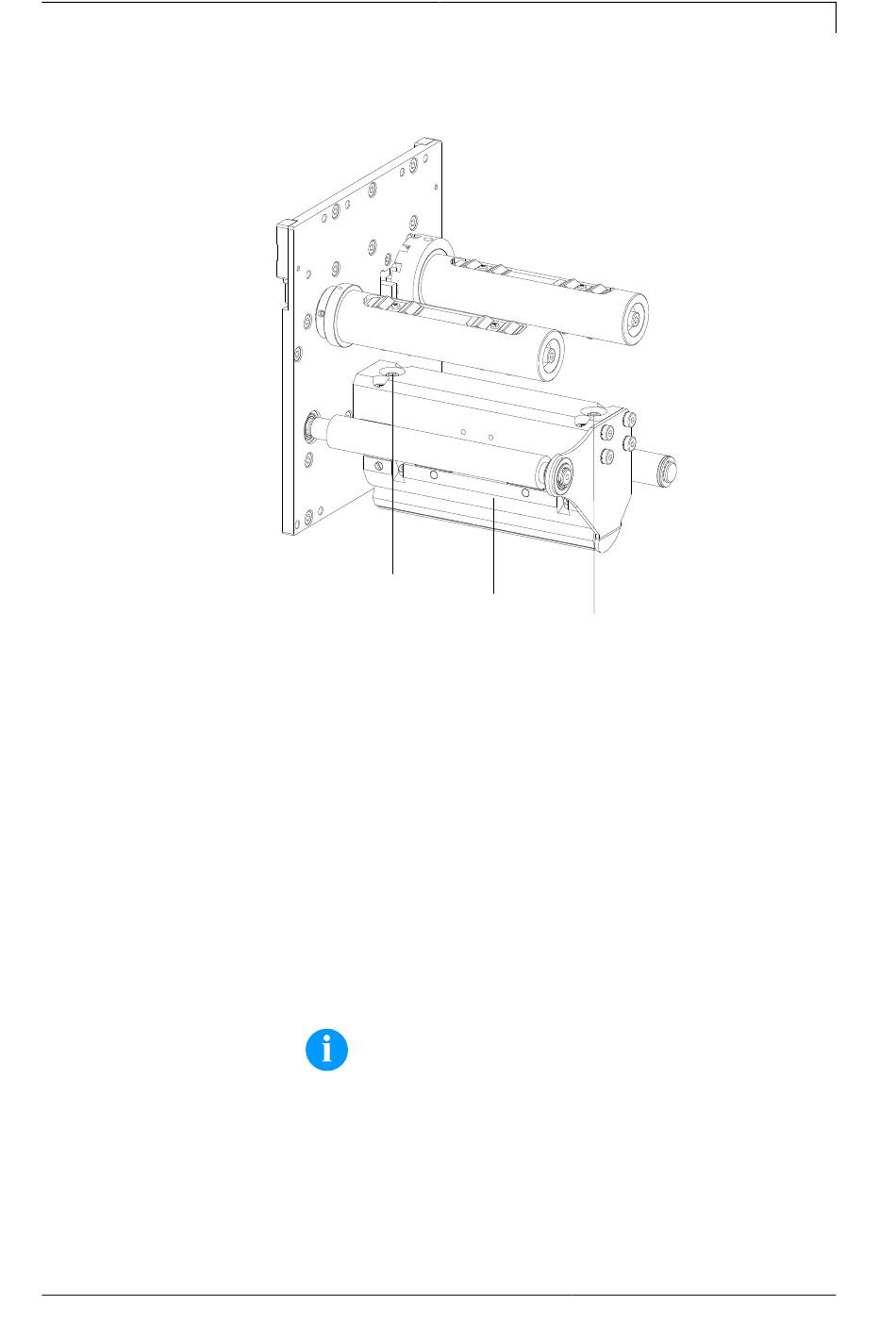

Abbildung 23
1. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
2. Transferband aus dem Direktdruckwerk nehmen.
3. Druckschlitten in geeignete Serviceposition schieben. Ggf.
Gegendruckplatte entfernen.
4. Druckkopf entfernen (siehe Kapitel 6.1, Seite 37)
5. Zwei Muttern (A) entfernen.
6. Innenliegende Scheiben und Federn entnehmen. Dabei auf die
Reihenfolge und Position achten.
7. Druckkopfhalter (B) aus den Linearlagern ziehen und nach unten
entnehmen.
HINWEIS!
Die Druckkopfbaugruppe kann bei Bedarf weiter zerlegt
werden. Zum Austausch der Linearlager und der
Kurzhubzylinder siehe nachfolgende Kapitel.
