DPM IV
Netzteil ausbauen
Netzteil einbauen
04.23
4.6 Netzteil
A
C
B
B
A

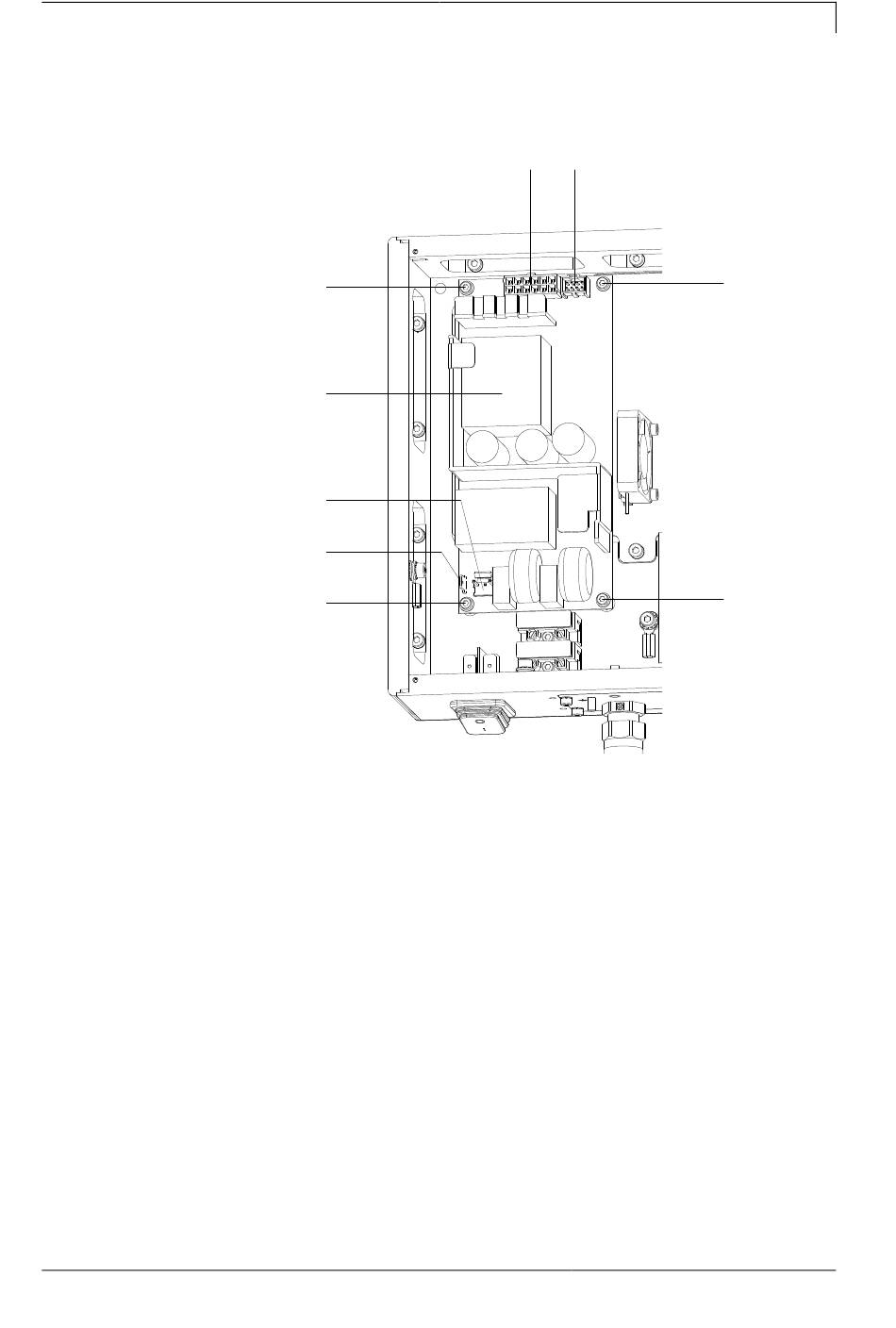

Abbildung 11
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Frontplatte nach Entfernen der vier rückseitigen Schrauben
abnehmen (siehe Kapitel 4.1, Seite 17).
3. Steckverbindungen (B) aus dem Netzteil C) ziehen.
4. Halteschrauben (A) des Netzteils (C) herausschrauben.
Netzteil dabei festhalten.
5. Netzteil entnehmen.
1. Neues Netzteil im Gehäuse der Ansteuerelektronik platzieren und
mit den Halteschrauben (A) befestigen.
2. Steckverbindungen (B) mit dem Netzteil (C) verbinden.
3. Frontplatte wieder montieren.
4. Netzkabel wieder anschließen.
Serviceanleitung
Elektronik – Panelgehäuse (Teile austauschen)
B B
A
A
