Carl Valentin DPM IV Serviceanleitung Seite 11

DPM IV
H G
Abbildung 1
04.23
3 Optionen nachrüsten
3.1 Bremse nachrüsten
VORSICHT!
Verletzungsgefahr durch Verursachen eines Kurzschlusses.

Vor allen Wartungsarbeiten das Drucksystem vom Stromnetz
trennen und kurz warten, bis sich das Netzteil entladen hat.

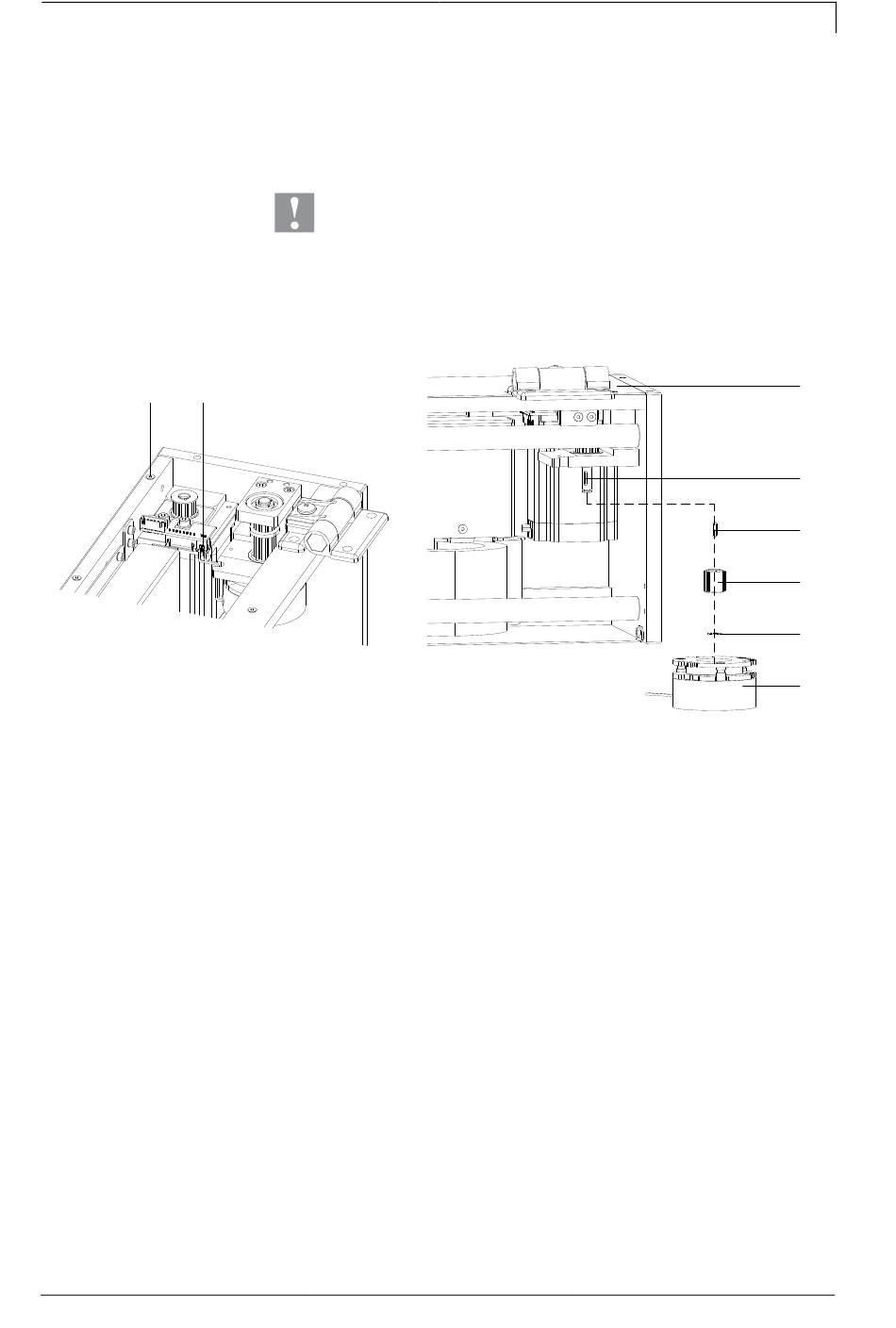

1. Sechs Senkschrauben (H) herausdrehen und obere Abdeckung
(A) abnehmen.
2. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
3. Passfeder (C) in die entsprechende Nut (B) an der
Riemenradwelle einstecken.
4. Nabe (D) auf die Riemenradwelle stecken und mit
Wellensicherung (E) fixieren.
5. Transportsicherung (Gummi) von der Bremse (F) entfernen.
6. Bremse (F) über die Nabe schieben und mit den integrierten
Schrauben am Bremshalter befestigen, so dass sich der
Kabelabgang der Anschlussleitung an der vorderen Motorseite
befindet.
7. Anschlussleitung von unten in das Buchsengehäuse (G) der
Verteilerplatine einstecken.
8. Abdeckhaube schließen und obere Abdeckung (A) mit den sechs
Senkschrauben (H) wieder befestigen.
Serviceanleitung
Optionen nachrüsten
A
B
C
D
E
F
11
