Elektronik – Tischgehäuse (Teile austauschen)
Leiterplatte CPU
ausbauen
30
5.4 Leiterplatte CPU
B
C
B

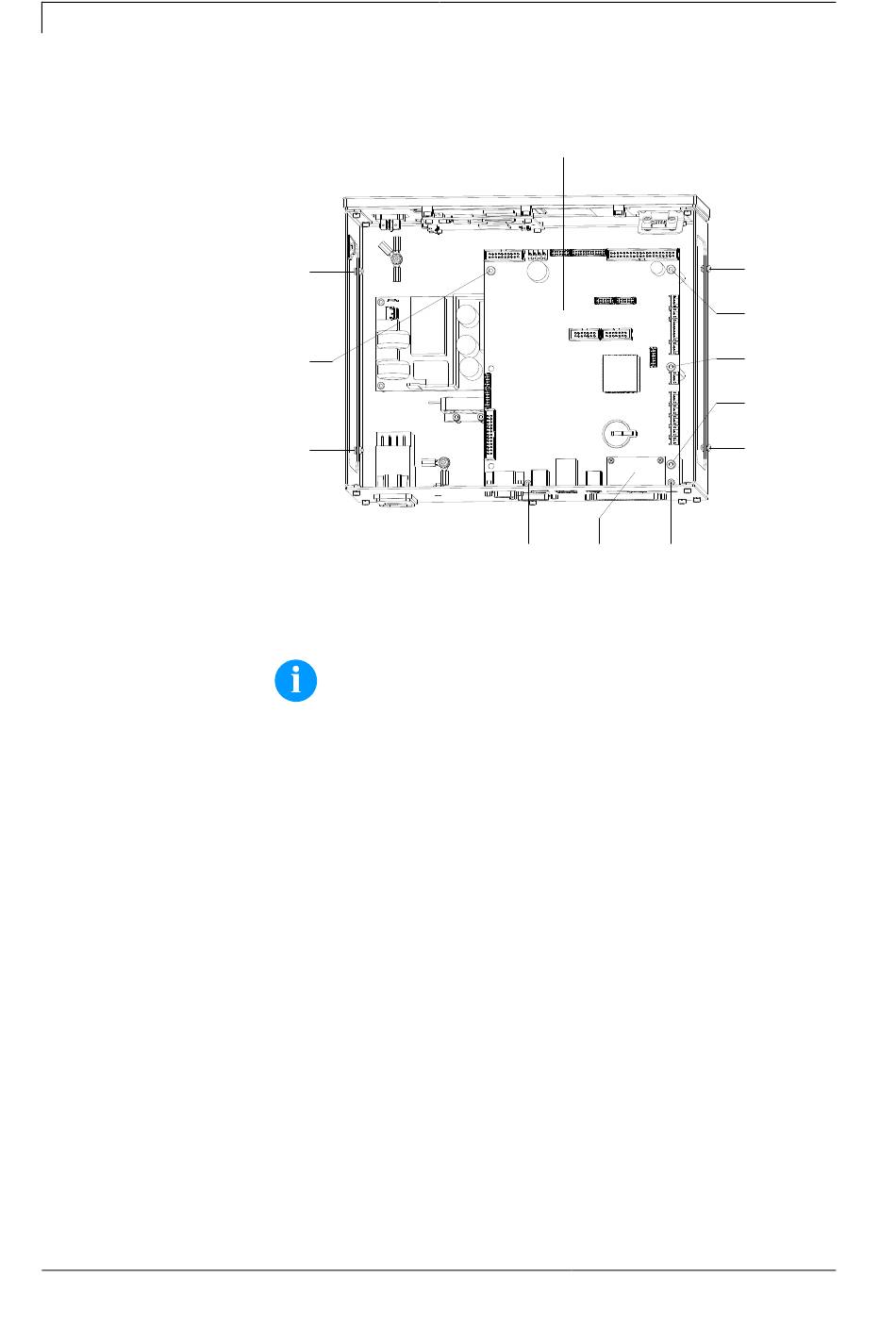

Abbildung 16
HINWEIS!
Gerätekonfiguration auf einer CF Karte speichern.
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Abdeckung der Ansteuerelektronik nach Entfernen der vier
Schrauben (B) abnehmen.
3. Alle Steckverbindungen aus der Leiterplatte CPU (A) ziehen.
4. Schrauben (C) entfernen.
5. Schrauben (D) entfernen.
6. Leiterplatte CPU (A) vorsichtig herausnehmen.
Serviceanleitung
A
D E D
DPM IV
B
C
C
C
B
