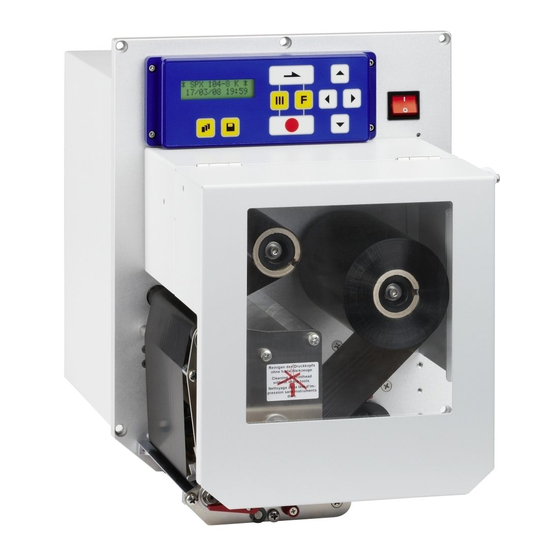

SPX II
Serviceanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Carl Valentin SPX II

  • Seite 1 SPX II Serviceanleitung...
  • Seite 2 Copyright by Carl Valentin GmbH / 7983021A.0517 Angaben zu Lieferung, Aussehen, Leistung, Maßen und Gewicht entsprechen unseren Kenntnissen zum Zeitpunkt des Drucks. Änderungen sind vorbehalten. Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder...
  • Seite 3: Inhaltsverzeichnis

    SPX II Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................3 Hinweise zum Dokument ............5 Informationen für den Benutzer ..........5 Hinweise .................. 5 Querverweise ................6 Sicherheitshinweise .............. 7 Allgemeine Sicherheitshinweise ..........7 Sicherheit beim Umgang mit Elektrizität........ 10 Umweltgerechte Entsorgung ..........11 Steckerbelegung (Geräterückseite) ........
  • Seite 5: Hinweise Zum Dokument

    SPX II Hinweise zum Dokument Hinweise zum Dokument 1.1 Informationen für den Benutzer Dieses Service Handbuch ist für das qualifizierte Service- und Wartungspersonal vorgesehen. Es enthält technische Informationen die sich auf die Drucksysteme 104/8, 106/12 und 162/12 beziehen. Informationen über die Bedienung des Drucksystems finden Sie in unserem Bedienerhandbuch.
  • Seite 6: Querverweise

    Hinweise zum Dokument SPX II 1.3 Querverweise Positionsnummern Verweise auf bestimmte Positionen in einer Abbildung werden mit Positionsnummern gekennzeichnet. Sie werden im Text mit Klammern ausgezeichnet, z. B. (9). Wenn keine Bildnummer angegeben ist, beziehen sich Positionsnummern im Text immer auf die nächstgelegene Grafik oberhalb des Texts.
  • Seite 7: Sicherheitshinweise

    SPX II Sicherheitshinweise Sicherheitshinweise 2.1 Allgemeine Sicherheitshinweise ⇒ Arbeitsplatz und Umgebung des Geräts während und nach der Wartung sauber Arbeitsweise halten. ⇒ Sicherheitsbewusst arbeiten. ⇒ Demontierte Geräteteile während der Wartungsarbeiten sicher aufbewahren. Kleidung VORSICHT! Das Einziehen von Kleidungsteilen durch bewegte Geräteteile kann zu Verletzungen führen.
  • Seite 8 Sicherheitshinweise SPX II Schutzvorrichtungen WARNUNG! Verletzungsgefahr bei fehlenden oder fehlerhaften Schutzvorrichtungen. ⇒ Nach den Wartungsarbeiten sämtliche Schutzvorrichtungen (Abdeckungen, Sicherheitshinweise, Erdungskabel, etc.) anbringen. ⇒ Fehlerhafte und unbrauchbar gewordene Teile austauschen. Allgemeingültige Das Druckmodul ist für Stromnetze mit Wechselspannung von 110- Sicherheitshinweise 230V ausgelegt und ist nur an Steckdosen mit Schutzleiterkontakt anzuschließen.
  • Seite 9 SPX II Sicherheitshinweise Servicearbeiten immer in einer qualifizierten Werkstatt durchführen lassen, die die notwendigen Fachkenntnisse und Werkzeug zur Durchführung der erforderlichen Arbeit besitzt. An den Geräten sind Warnhinweis-Etiketten angebracht. Keine Warnhinweis-Etiketten entfernen sonst können Gefahren nicht erkannt werden. Das Direktdruckwerk ist beim Einbau in die Gesamt-Maschine in den NOT-AUS-Kreis einzubinden.
  • Seite 10: Sicherheit Beim Umgang Mit Elektrizität

    Sicherheitshinweise SPX II 2.2 Sicherheit beim Umgang mit Elektrizität ⇒ Personalqualifikation Folgende Arbeiten nur durch eingewiesene und geschulte Elektrofachkräfte durchführen lassen: • Reparatur-, Prüf- und sonstige Arbeiten an elektrischen Baugruppen. • Arbeiten am geöffneten Gerät, das an das Stromnetz angeschlossen ist.
  • Seite 11: Umweltgerechte Entsorgung

    Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.
  • Seite 12: Steckerbelegung (Geräterückseite)

    SPX II Steckerbelegung (Geräterückseite) Steckerbelegung (Geräterückseite) Rechtes Gerät A = Erweiterungsoption ext. Bedieneinheit B = Externe Eingänge/Ausgänge C = Erweiterungsoption Applikatorvorbereitung D = Netzanschluss E = Winderbuchse F = Einschub für CF Karte G= USB Schnittstelle H = Serielle Schnittstelle RS-232...
  • Seite 13: Reinigung

    SPX II Reinigung Reinigung GEFAHR! Lebensgefahr durch Stromschlag! ⇒ Vor allen Wartungsarbeiten Druckmodul vom Stromnetz trennen. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzeinrichtungen wie Schutzbrille und Handschuhe empfehlenswert. Wartungsplan Wartungsaufgabe Häufigkeit Allgemeine Reinigung (siehe Bei Bedarf. Abschnitt 4.1, Seite 14).
  • Seite 14: Allgemeine Reinigung

    Reinigung SPX II 4.1 Allgemeine Reinigung VORSICHT! Beschädigung des Druckmoduls durch scharfe Reinigungsmittel! ⇒ Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden. ⇒ Staub und Papierfusseln im Druckbereich mit weichem Pinsel oder Staubsauger entfernen. ⇒ Außenflächen mit Allzweckreiniger säubern.
  • Seite 15: Druckwalze Reinigen

    SPX II Reinigung 4.3 Druckwalze reinigen VORSICHT! Beschädigung der Druckwalze! ⇒ Keine scharfen, spitzen oder harten Gegenstände zur Reinigung der Druckwalze verwenden. Eine Verschmutzung der Druckwalze führt zu einer schlechteren Druckqualität und kann außerdem zu Beeinträchtigungen des Materialtransports führen. 1. Deckel des Druckmoduls öffnen.
  • Seite 16: Druckkopf Reinigen

    Reinigung SPX II 4.4 Druckkopf reinigen Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig von Betriebsstunden und Umgebungseinflüssen wie Staub usw., zu reinigen.
  • Seite 17: Etikettenlichtschranke Reinigen

    SPX II Reinigung 4.5 Etikettenlichtschranke reinigen VORSICHT! Beschädigung der Lichtschranke! ⇒ Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etikettenlichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. Abbildung 6 1. Deckel des Druckmoduls öffnen.
  • Seite 19: Austauschen Von Baugruppen

    SPX II Austauschen von Baugruppen Austauschen von Baugruppen GEFAHR! Lebensgefahr durch Stromschlag! ⇒ Vor allen Wartungsarbeiten das Druckmodul vom Stromnetz trennen und ca. 2-3 Minuten warten, bis sich das Netzteil entladen hat. 5.1 Werkzeugliste Für manche Servicearbeiten werden folgende Werkzeuge benötigt: •...
  • Seite 20: Druckkopf Austauschen

    Austauschen von Baugruppen SPX II 5.2 Druckkopf austauschen Abbildung 7 Zwischenlage Steckverbindung Signal Steckverbindung Spannung Druckkopf Brennlinie Führung Rändelschraube VORSICHT! Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse! ⇒ Druckmodul auf geerdeter leitfähiger Unterlage aufstellen. ⇒ Körper erden, z.B. durch Anlegen eines geerdeten Handgelenkgurts.
  • Seite 21 SPX II Austauschen von Baugruppen Abbildung 8 Druckkopf ausbauen 1. Etiketten und Transferband entnehmen. 2. Bei verriegeltem Druckkopf die Rändelschrauben (A) lösen. 3. Roten Andruckhebel (C) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 4. Falls der Druckkopf (B) nicht frei auf der Andruckwalze liegt, Rändelschrauben (A) weiter lösen.
  • Seite 22: Druckposition Einstellen

    Austauschen von Baugruppen SPX II 5.3 Druckposition einstellen Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Service Funktionen erreicht wurde. Taste drücken, um das Menü auszuwählen. Taste drücken, bis der Menüpunkt Nullpunkt Abgleich erreicht wurde.
  • Seite 23: Druckwalze Austauschen

    SPX II Austauschen von Baugruppen 5.4 Druckwalze austauschen Abbildung 9 Druckwalze ausbauen 1. Hinteren Gerätedeckel aufschwenken. Dazu ist Schraube (A) zu entfernen. 2. Andruckhebel (E) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 3. Gewindestifte (F) vom Riemenrad (G) auf der Druckwalze (D) lösen.
  • Seite 24: Etikettenlichtschranke Austauschen

    Austauschen von Baugruppen SPX II 5.5 Etikettenlichtschranke austauschen HINWEIS! Eine Verschmutzung der Etikettenlichtschranke kann ebenfalls zur Fehlfunktion führen. Vor dem Austauschen der Etikettenlichtschranke prüfen, ob sie verschmutzt ist und gegebenenfalls reinigen (siehe Kapitel 4.5, auf Seite 17). Abbildung 10 Etikettenlichtschranke 1.
  • Seite 25: Leiterplatte Cpu Austauschen

    SPX II Austauschen von Baugruppen 5.6 Leiterplatte CPU austauschen Abbildung 11 Leiterplatten HINWEIS! Baugruppe entfernen Gerätekonfiguration auf einer CF Karte speichern. 1. Druckmodul vom Netzanschluss trennen. 2. Alle Schnittstellenkabel an der Geräte-Rückseite abziehen. 3. Speicherkarte aus dem Steckplatz entfernen. 4. Hinteren Gerätedeckel aufschwenken.
  • Seite 26 Austauschen von Baugruppen SPX II Abbildung 12 Leiterplatte CPU 1. CPU (B) in die entsprechenden Ausbrüche des Anschlussblechs einbauen einführen. 2. Schrauben (H) durch die CPU (B) locker am Anschlussblech befestigen. 3. Sechskantbolzen der seriellen und parallelen Schnittstellen am Anschlussblech befestigen.
  • Seite 27: Leiterplatte Spende I/Os Austauschen

    SPX II Austauschen von Baugruppen 5.7 Leiterplatte Spende I/Os austauschen Abbildung 13 Leiterplatten HINWEIS! Baugruppe entfernen Gerätekonfiguration auf einer CF Karte speichern. 1. Druckmodul vom Netzanschluss trennen. 2. Alle Schnittstellenkabel an der Geräte-Rückseite abziehen. 3. Speicherkarte aus dem Steckplatz entfernen.
  • Seite 28 Austauschen von Baugruppen SPX II Abbildung 14 Leiterplatte Spende 1. Verbindungskabel entsprechend der Bezeichnung der Leiterplatte I/Os einbauen und/oder des Verdrahtungsplans (siehe Kapitel 8, auf Seite 49) in den Steckplatz der I/O Platine (J) stecken. 2. Leiterplatte Spende-Ein-/Ausgänge (J) mit den Sechskantbolzen (I) am Anschlussblech befestigen.
  • Seite 29: Wlan Modul Austauschen

    SPX II Austauschen von Baugruppen 5.8 WLAN Modul austauschen Abbildung 15 WLAN Modul ausbauen 1. Drucker vom Netzanschluss trennen. 2. Hinteren Gerätedeckel aufschwenken. 3. Verbindungskabel (I) vom WLAN Adapter (J) abziehen. 4. Sechskantmuttern (M) und Scheiben (L) lösen und Haltewinkel (N) ausbauen.
  • Seite 30: Lithium Batterie Austauschen

    Austauschen von Baugruppen SPX II 5.9 Lithium Batterie austauschen GEFAHR! Explosionsgefahr durch unsachgemäßes Austauschen der Batterie! ⇒ Es ist notwendig, auf die Polung zu achten. Abbildung 16 1. Leiterplatte CPU freilegen (siehe Kapitel 5.6, auf Seite 25) 2. Halteklammer mit Hilfe eines nicht metallischen Hilfsmittels (z.B.
  • Seite 31: Leistungselektronik Austauschen

    SPX II Austauschen von Baugruppen 5.10 Leistungselektronik austauschen Abbildung 17 Leistungselektronik 1. Druckmodul vom Netzanschluss trennen. ausbauen 2. Alle Schnittstellenkabel an der Geräte-Rückseite abziehen. 3. Schrauben (A) entfernen und Deckblech (B) abnehmen. 4. Hinteren Gehäusedeckel aufschwenken. Dazu ist Schraube (E) zu entfernen.
  • Seite 32: Netzteil Austauschen

    Austauschen von Baugruppen SPX II 5.11 Netzteil austauschen Abbildung 18 HINWEIS! Bevor das Netzteil ausgetauscht werden kann, muss die Leistungselektronik entfernt werden (siehe Seite 31). Netzteil ausbauen 1. Verbindungskabel aus dem Netzteil (K) ziehen. 2. Schrauben (D) auf der Gehäuseaußenseite und Muttern (F) entfernen.
  • Seite 33: Primärsicherung Austauschen

    SPX II Austauschen von Baugruppen 5.12 Primärsicherung austauschen Abbildung 19 Primärsicherung 1. Netzstecker aus Filterblock (A) ziehen. ausbauen 2. Abdeckung (B) öffnen. Dazu seitlich mit einem Schraubendreher aufhebeln. 3. Sicherungshalter (rot) hinter der Abdeckung nach außen ziehen. 4. Feinsicherung (2x T5A 250 V) entnehmen.
  • Seite 35: Justagen, Einstellungen Und Abgleiche

    SPX II Justagen, Einstellungen und Abgleiche Justagen, Einstellungen und Abgleiche GEFAHR! Lebensgefahr durch Stromschlag! ⇒ Vor allen Wartungsarbeiten das Druckmodul vom Stromnetz trennen und ca. 2-3 Minuten warten, bis sich das Netzteil entladen hat. 6.1 Druckmechanik justieren Eine grundlegende Justage der Druckmechanik, die über die...
  • Seite 36: Druckkopfposition Justieren

    Justagen, Einstellungen und Abgleiche SPX II 6.2 Druckkopfposition justieren Für ein optimales Druckbild müssen Sie die folgenden Einstellungen des Druckkopfs durchführen: ⇒ Brennlinie zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. ⇒ Parallelität waagerechter Linien zur Etikettenkante einstellen.
  • Seite 37 SPX II Justagen, Einstellungen und Abgleiche Druckausgleich rechts/links Abbildung 21 HINWEIS! Falls nach Einstellen der Parallelität kein gleichmäßig starker Druck über die gesamte Druckbreite vorliegt, kann mit dem Stellblech (B) ein Ausgleich geschaffen werden. 1. Schraube (C) eine Viertelumdrehung lösen.
  • Seite 38 Justagen, Einstellungen und Abgleiche SPX II Andruck Abbildung 22 HINWEIS! Der Kopfandruck kann mit den Schrauben (A) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung.
  • Seite 39: Kopfandruck Justieren

    SPX II Justagen, Einstellungen und Abgleiche 6.3 Kopfandruck justieren HINWEIS! Der Kopfandruck kann mit den Schrauben (A) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung.
  • Seite 40: Transferbandlauf Justieren

    Justagen, Einstellungen und Abgleiche SPX II 6.4 Transferbandlauf justieren Der Transferbandlauf kann durch Verändern des Kopfandrucks justiert werden. Eine Erhöhung des Kopfandrucks mit den Schrauben (A) bzw. (G) führt zu einer Verschiebung des Bandlaufs in die entsprechende Richtung. Eventuell auftretende Faltenbildung kann durch Bombieren des Druckkopfs unterdrückt werden.
  • Seite 41: Transferbandauf-/Transferbandabwicklung Abgleichen

    SPX II Justagen, Einstellungen und Abgleiche 6.5 Transferbandauf-/Transferbandabwicklung abgleichen Abbildung 25 Aufgrund der vielen verfügbaren Transferbandvarianten hinsichtlich Rollenbreite, Rollenlänge und Qualitäten besteht die Notwendigkeit, die Transferbandspannung einstellen zu können. Die Transferbandspannung ist so einzustellen, dass keine Faltenbildung im Farbband entsteht, dieses aber möglichst schlupffrei im gleichen Maße wie das Etikettenmaterial transportiert wird.
  • Seite 42: Ölen Und Fetten

    Justagen, Einstellungen und Abgleiche SPX II 6.6 Ölen und Fetten HINWEIS! Beim Ölen und Fetten dürfen sich keine Schmierstoffe auf Lichtschranken, elektronischen Bauteilen und Leiterplatten, Druckkopf und Walzen ablagern. Falls sich Papierstaub oder sonstiger Schmutz festgesetzt hat, sind die Schmierstellen zunächst mit Waschbenzin zu säubern.
  • Seite 43: Fehlermeldungen Und Fehlerbehebung

    SPX II Fehlermeldungen und Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Zeile zu hoch Zeile ragt ganz bzw. teilweise Zeile tiefer setzen (Y-Wert über oberen Etikettenrand. erhöhen). Rotation und Font überprüfen. Zeile zu tief Zeile ragt ganz bzw. teilweise Zeile höher setzen (Y-Wert über unteren Etikettenrand.
  • Seite 44 Fehlermeldungen und Fehlerbehebung SPX II Fehlermeldung Ursache Behebung COM OVERRUN Datenverlust an serieller Baudrate überprüfen. Schnittstelle (RS-232). Kabel (Drucker und PC) überprüfen. Feldindex Empfangene Zeilennummer ist Gesendete Daten überprüfen. bei RS-232 und paralleler Verbindung (PC und Drucker) Schnittstelle ungültig. überprüfen.
  • Seite 45 SPX II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Fehler Messer Fehler beim Schnitt --> Lauf des Etikettenbandes Papierstau. überprüfen. Messerlauf überprüfen. Ungültiger Parameter Eingegebene Zeichen Codedaten überprüfen. entsprechen nicht den vom Datenbezeichner zugelassenen Zeichen. Datenbezeichner Ausgewählter Datenbezeichner Codedaten überprüfen. bei GS1-128 nicht verfügbar.
  • Seite 46 Fehlermeldungen und Fehlerbehebung SPX II Fehlermeldung Ursache Behebung Kein Laufwerk Speicherkarte nicht gefunden / Speicherkarte richtig nicht richtig eingesteckt. einstecken. Fehlerhaftes Speicherkarte kann nicht Speicherkarte überprüfen und Laufwerk gelesen werden (fehlerhaft). evtl. austauschen. Laufwerk nicht Speicherkarte nicht formatiert. Speicherkarte formatieren.
  • Seite 47 SPX II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Kein CF Interface Kein Laufwerk für Korrekten Anschluss des Speicherkarte gefunden. Laufwerks überprüfen. Zuständigen Händler kontaktieren. Keine CF Karte Keine Speicherkarte Speicherkarte in Einschub eingesteckt. stecken. Webserver Fehler Fehler beim Start des Zuständigen Händler...
  • Seite 48 Fehlermeldungen und Fehlerbehebung SPX II Fehlermeldung Ursache Behebung Format Datum/Uhrzeit Falsche Formateingabe für Formatstring überprüfen. Datum/Uhrzeit. Warmstart CF Keine Speicherkarte Falls Option Warmstart aktiviert vorhanden. wurde, muss eine Speicherkarte gesteckt sein. Zum Stecken der Speicherkarte den Drucker zuerst ausschalten. Spiegeln/Drehen...
  • Seite 49 SPX II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung RFID Data Fehlerhafte oder unvollständige Überprüfen Sie die RFID Daten Definition der RFID Daten. Definitionen RFID Type Definition der Etikettendaten Speicheraufteilung des stimmen nicht mit verwendetem verwendeten Etikettentyps Etikett überein. überprüfen. RFID Lock...
  • Seite 50 Fehlermeldungen und Fehlerbehebung SPX II Fehlermeldung Ursache Behebung Saugplatte leer Option APL 100 Eingangssignale und Druckluftzufuhr überprüfen. Sensor erkennt kein Etikett an Saugplatte. Startsignal Druckauftrag ist aktiv aber Startsignal überprüfen. Gerät nicht bereit ihn zu verarbeiten. Keine Druckdaten Druckdaten außerhalb des Eingestellten Gerätetyp...
  • Seite 51 SPX II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Druckposition Der obere und rechte Endlagenschalter OBEN und Endlagenschalter sind nicht in RECHTS auf korrekte Funktion der richtigen Position. und Position prüfen. Pneumatik auf Funktion prüfen. XML Parameter Die XML Datei enthält falsche Zuständigen Händler...
  • Seite 52 Fehlermeldungen und Fehlerbehebung SPX II Fehlermeldung Ursache Behebung UID Konflikt Einstellungen RFID- RFID Initialisierung Programmierung fehlerhaft. durchführen. Modul nicht gefunden RFID-Modul ist nicht verfügbar Anschluss RFID-Modul prüfen. Zuständigen Händler kontaktieren. Kein Freigabesignal Keine Druckfreigabe durch die Freigbesignal an der übergeordnete Steuerung übergeordneten Steuerung...
  • Seite 53: Steuereingänge Und -Ausgänge

    SPX II Steuereingänge und -ausgänge Steuereingänge und -ausgänge Über maximal 16 Steuer-Ein- und –Ausgänge, nachfolgend auch Ports genannt, können verschiedene Funktionen des Drucksystems ausgelöst und Betriebszustände angezeigt werden. Die Ports werden über eine D-Sub-Buchse (26Pin HD) auf der Rückwand des Drucksystems zur Verfügung gestellt und sind über eine Optokoppler-Halbleiterstrecke galvanisch vom Potential Erde (PE) getrennt.
  • Seite 54 Steuereingänge und -ausgänge SPX II Belegung der D-Sub Buchse Abbildung 29 Port 1 bis Port 16 = Belegung bei I/O Profile 'Std_Label' Bez. Beschreibung / Funktion Port 1 Druckstart und Messerschnitt (Input) Port 2 Zuletzt gedrucktes Etikett nachdrucken (Input) Port 3...
  • Seite 55 SPX II Steuereingänge und -ausgänge Bez. Beschreibung / Funktion 5 Volt DC Ausgang für externen Gebrauch. Max. 1 A. Diese Spannung wird vom Drucksystem zur Verfügung gestellt und kann beispielsweise als Steuerspannung verwendet werden. An diesen Ausgang niemals eine Fremdspannung anlegen.
  • Seite 56 Steuereingänge und -ausgänge SPX II Beispiel 1 Geräte-Anschluss an eine Maschine mit S7-300 SPS. Abbildung 30 Beispiel 2 Geräte-Anschluss an ein Bedienpanel. Abbildung 31 Serviceanleitung 05.17...
  • Seite 57 SPX II Steuereingänge und -ausgänge Beispiel 3 Geräte-Anschlussvariante wenn 'Option: 2. LED'. Abbildung 32 Beim Anschluss eines Reed-Kontaktes an einen Steuereingang muss Vorsichtsmaßnahmen der Kontakt eine Schaltleistung von min. 1 A aufweisen um das Verkleben des Kontaktes durch den Einschaltstromstoß zu verhindern.
  • Seite 59: Anschlusspläne

    SPX II Anschlusspläne Anschlusspläne 9.1 Verdrahtungsplan Abbildung 33 05.17 Serviceanleitung...
  • Seite 60: Bestückungsplan - Cpu

    Anschlusspläne SPX II 9.2 Bestückungsplan - CPU Abbildung 34 Brückenplan JP1 (Debug) JP2 (Schreibschutz) Bootsektor gesteckt gesteckt Programming Auslieferung gesteckt offen Serviceanleitung 05.17...
  • Seite 61: Bestückungsplan - Leistungselektronik

    SPX II Anschlusspläne 9.3 Bestückungsplan - Leistungselektronik Abbildung 35 05.17 Serviceanleitung...
  • Seite 62: Bestückungsplan - Bedieneinheit

    Anschlusspläne SPX II 9.4 Bestückungsplan - Bedieneinheit Abbildung 36 Serviceanleitung 05.17...
  • Seite 63: Index

    SPX II Index 10 Index Anschlusspläne Bedieneinheit Bestückungsplan ............. 58 CPU Bestückungsplan ..............56 Leistungselektronik Bestückungsplan ..........57 Verdrahtungsplan ................55 Batterie austauschen ................30 Baugruppen austauschen Batterie.................... 30 Druckkopf .................. 20, 21 Druckwalze ..................23 Etikettenlichtschranke ..............24 Leistungselektronik ................. 31 Leiterplatte CPU ...............
  • Seite 64 Index SPX II Druckkopf reinigen ................16 Druckmechanik justieren ..............35 Druckposition einstellen ..............22 Druckwalze Austauschen ................... 23 Reinigen ..................15 Elektrizität, Sicherheit beim Umgang ..........10 Etikettenlichtschranke Austauschen ................... 24 Reinigen ..................17 Fehlermeldungen/-behebungen ... 39, 40, 41, 42, 43, 44, 45, 46, 47, 48 Fetten und Ölen ..................
  • Seite 65 SPX II Index Reinigung Allgemeine Reinigung ..............14 Druckkopf reinigen ................16 Druckwalze reinigen ............... 15 Etikettenlichtschranke reinigen ............17 Wartungsplan .................. 13 Sicherheit beim Umgang mit Elektrizität ..........10 Sicherheitshinweise ................9 Arbeitsplatz ..................7 Kleidung .................... 7 Schutzkleidung ................. 7 Schutzvorrichtungen .................
  • Seite 66 Carl Valentin GmbH Neckarstraße 78 – 86 u. 94 . 78056 Villingen-Schwenningen Phone +49 7720 9712-0 . Fax +49 7720 9712-9901 info@carl-valentin.de . www.carl-valentin.de...
