3.2 Valentin Gegendruckplatte montieren
D
C

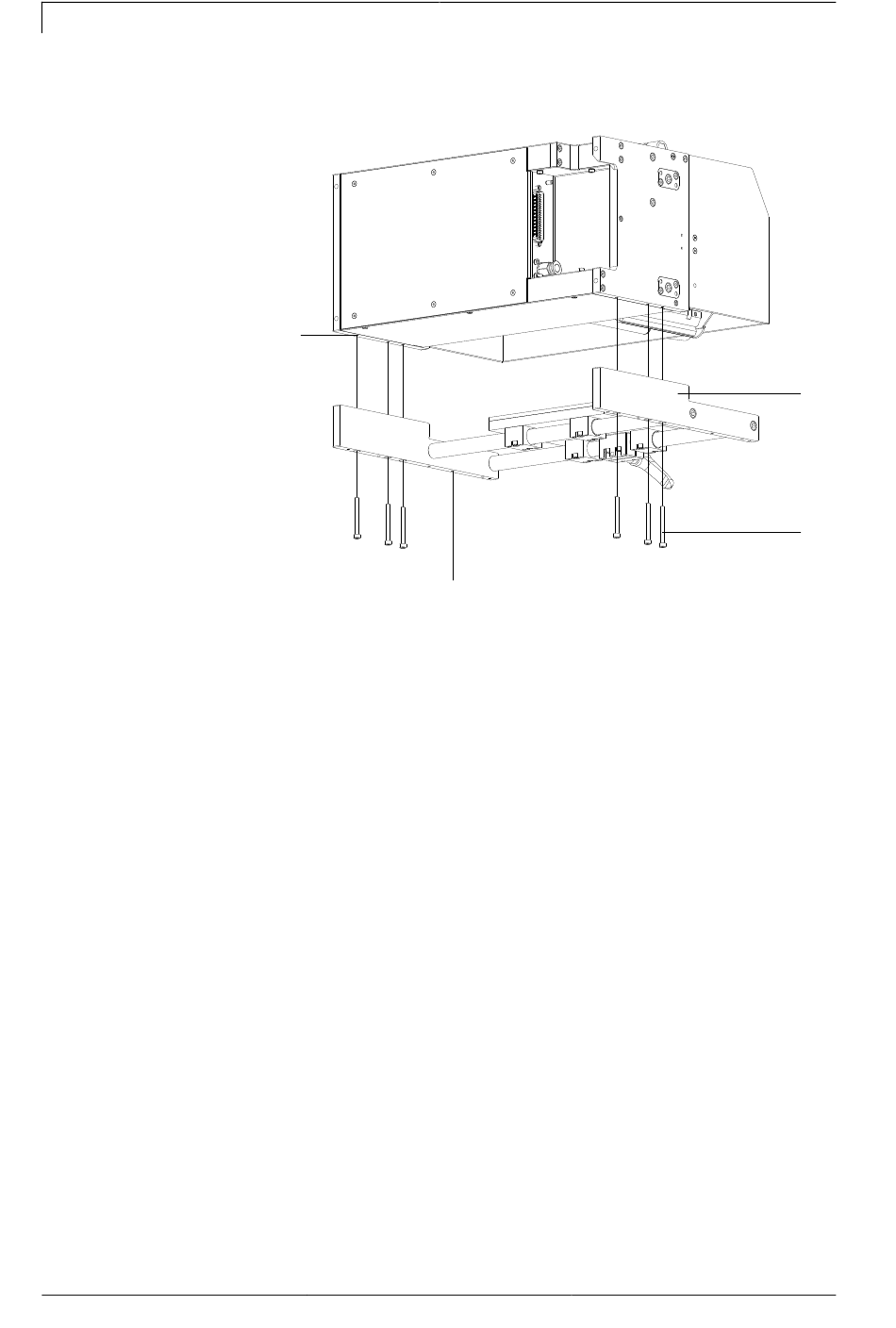

Abbildung 2
1. Zur Befestigung der optionalen Valentin Gegendruckplatte (A),
stehen auf der Unterseite der Druckmechanik (D) entsprechende
Gewindebohrungen zur Verfügung.
Die passenden Schrauben (B) sind im Lieferumfang der Option
enthalten.
2. Der passende Abstand zwischen Druckkopf und
Gegendruckplatte ist bereits voreingestellt.
3. Auf den Unterseiten der Träger der Gegendruckplatte (A)
befinden sich Gewindebohrungen M4 (C), die zur Befestigung der
Einheit auf einer Platte o.ä. genutzt werden können.
