Mechanik
J I H

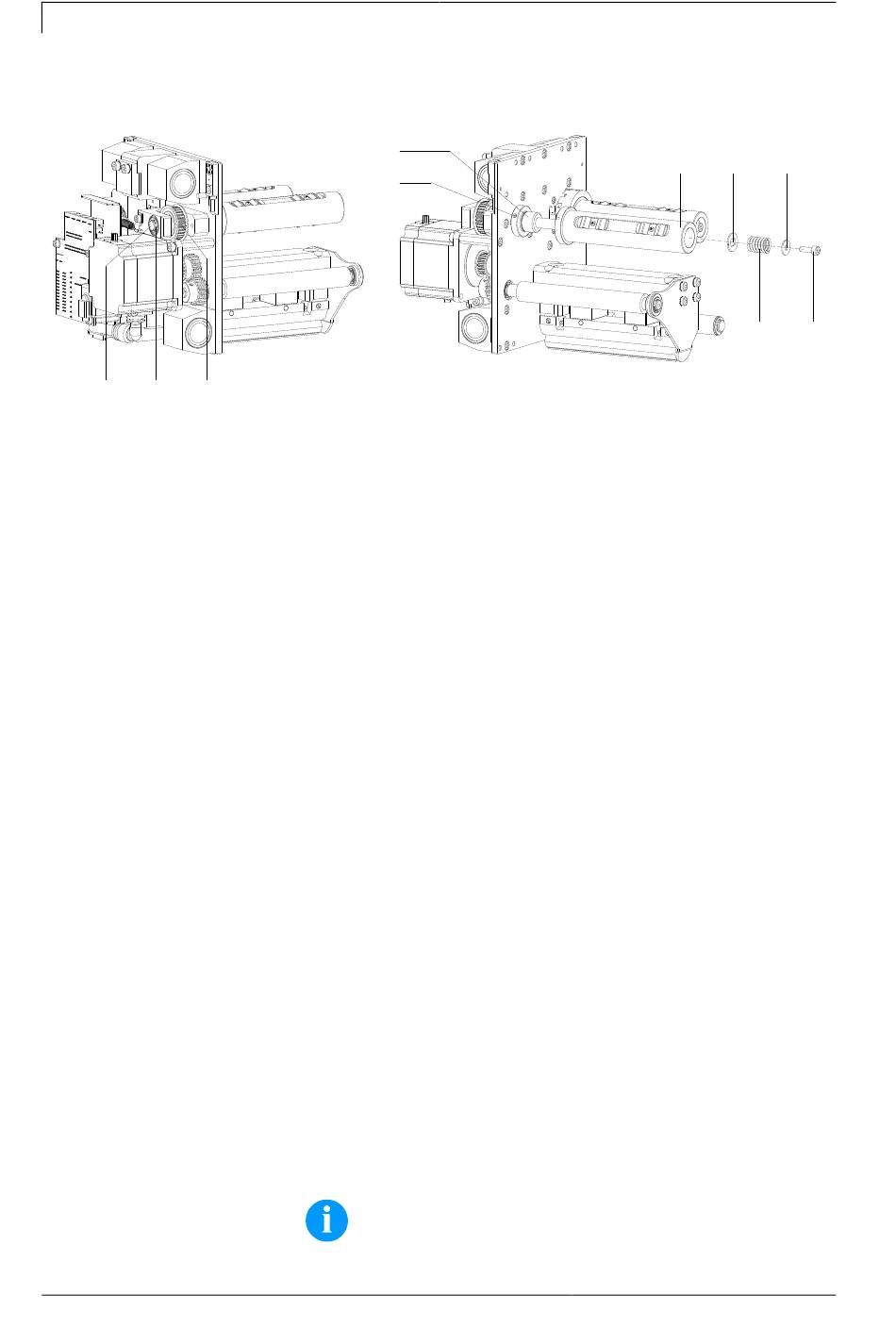

Abbildung 35
Aufwickeleinheit
ausbauen
Aufwickeleinheit
einbauen
56

6.14 Transferband Auf- / Abwickeleinheit austauschen

G
F
1. Obere Abdeckung nach Entfernen von sechs Senkschrauben
abnehmen.
2. Hintere Abdeckung nach Entfernen von sechs Senkschrauben
abnehmen.
3. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
4. Transferband aus dem Direktdruckwerk nehmen.
5. Druckschlitten in geeignete Serviceposition schieben.
6. Schraube (D) herausdrehen und Unterlegscheibe (C), Feder (E)
und Mitnehmerscheibe (B) entnehmen.
7. Transferbandrolle (A) abziehen.
8. Gewindestift (F) entfernen und Lagerbuchse (G) mit
darunterliegender Passscheibe abziehen.
9. Drei Sicherungsscheiben (I) von der Welle (J) entfernen. Jeweils
eine Sicherungsscheibe befindet sich dabei vor und hinter dem
Riemenrad (H).
10. Transferbandwelle (J) aus den Lagersitzen nach außen ziehen.
Das Riemenrad (H) dabei festhalten. Die Riemenspannung kann
bei Bedarf durch Lösen der Motor-Befestigungsschrauben
reduziert werden.
1. Riemenrad (H) festhalten und Transferbandwelle (J) in die Lager
einführen.
2. Drei Sicherungsscheiben (I) auf die Welle (J) stecken. Jeweils
eine Sicherungsscheibe muss vor und hinter dem Riemenrad (H)
eingefügt werden.
3. Lagerbuchse (G) mit darunterliegender Passscheibe aufstecken
und Gewindestift (F) befestigen. Die Transferbandwelle (J) darf
dabei kein axiales Spiel aufweisen.
HINWEIS!
Der Gewindestift (F) muss auf die angefräste Fläche der
Transferbandwelle (J) treffen.
Serviceanleitung
DPM IV
A B C
E D
