Mechanik
Haubensensor
ausbauen
64

6.18 Haubensensor austauschen

I
H
G
F
D
E

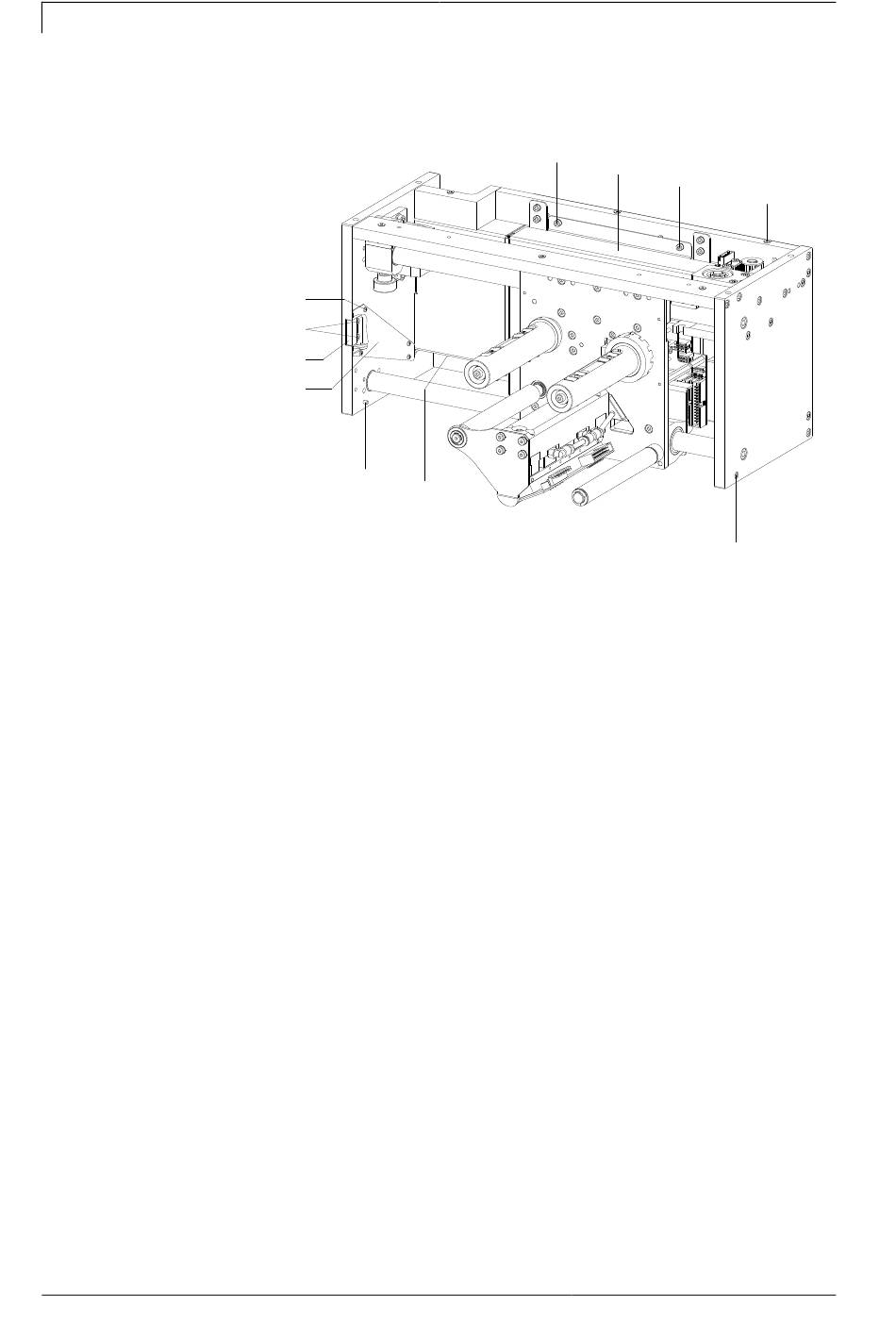

Abbildung 42
1. Obere Abdeckung nach Entfernen von sechs Senkschrauben (C)
abnehmen.
2. Untere Abdeckung nach Entfernen von drei Senkschrauben und
zwei Zylinderschrauben (D) abnehmen.
3. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
4. Druckschlitten in geeignete Serviceposition schieben.
5. Deckblech (B) nach Entfernen von vier Schrauben (A) abnehmen.
6. Abdeckung (F) nach Entfernen von vier Schrauben (I) abnehmen.
7. Zwei Schrauben (H) herausdrehen.
8. Kabelbinder auf der Unterseite des Anschlussblechs (E)
entfernen.
9. Haubensensor (G) abnehmen und zugehörigen Steckverbinder
auf der Motorplatine abziehen.
Serviceanleitung
A
B
A
DPM IV
C
D
04.23
