Mechanik
Transferband-Zugwalze
ausbauen
Transferband-Zugwalze
einbauen
44
6.7 Transferband-Zugwalze austauschen
F E

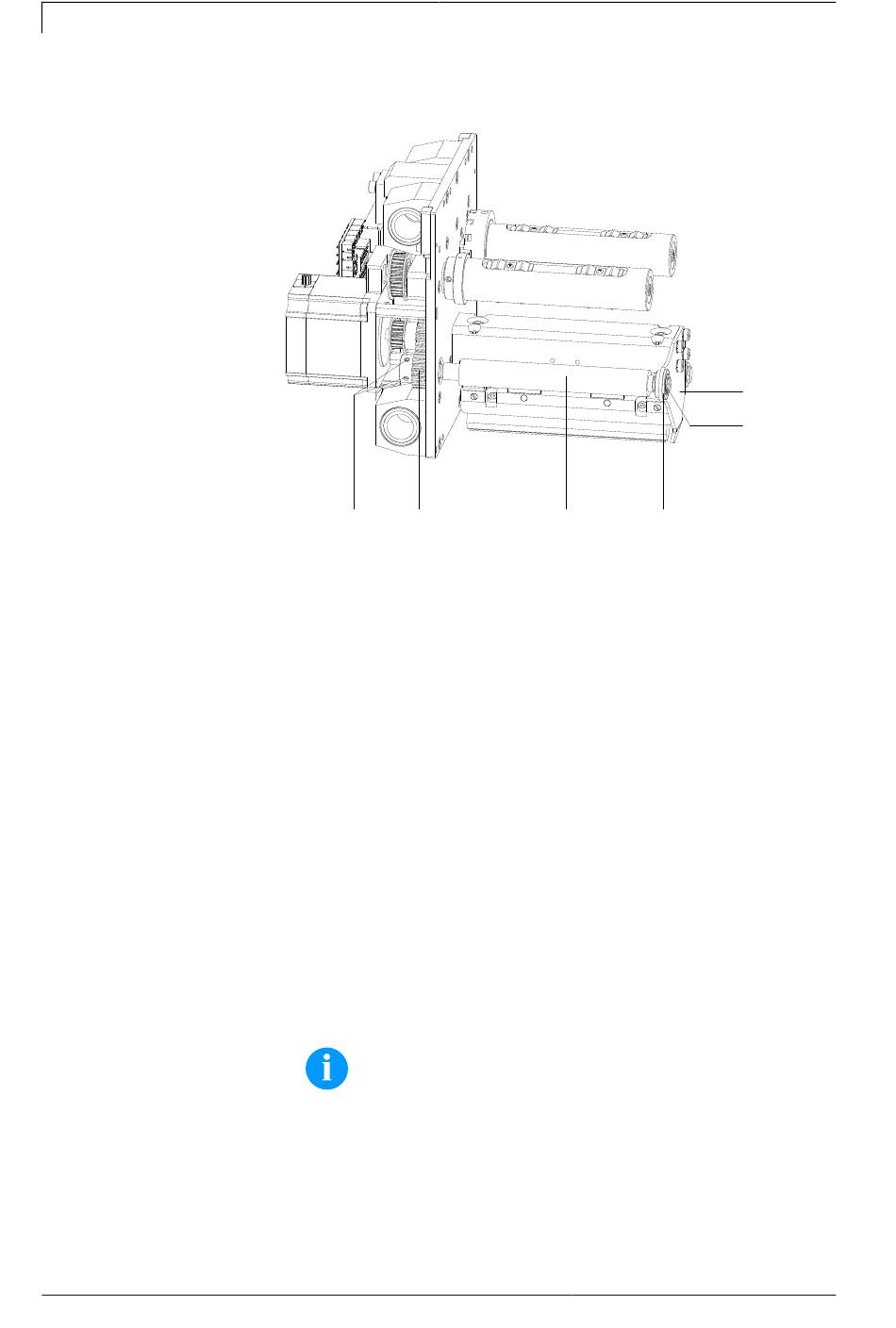

Abbildung 26
1. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
2. Transferband aus dem Direktdruckwerk nehmen.
3. Druckschlitten in geeignete Serviceposition schieben.
4. Beide Gewindestifte (F) des Zahnrads (E) ca. 1-2 Umdrehungen
lösen.
5. Sicherungsscheibe (B) und Kugellager (C) abnehmen.
6. Transferband-Zugwalze (D) durch die Bohrung der Lagerplatte (A)
nach außen ziehen. Dabei das Zahnrad (E) festhalten.
1. Neue Transferband-Zugwalze (D) einsetzen und in das Zahnrad
(E) einführen.
2. Kugellager (C) und Sicherungsscheibe (B) einsetzen.
3. Beide Gewindestifte (F) des Zahnrads (E) festdrehen. Ein
Gewindestift (F) muss dabei auf die angefräste Fläche der
Walzenachse treffen.
HINWEIS!
Die Zugwalze darf kein axiales Spiel aufweisen, sonst kann
es zu Faltenwurf im Transferband kommen.
4. Transferband einlegen.
5. Abdeckhaube schließen oder vier Schrauben an den Scharnieren
festdrehen, um die Abdeckhaube wieder anzubringen.
Serviceanleitung
D C
DPM IV
A
B
