Mechanik
Linearzahnriemen
ausbauen
46

6.9 Linearzahnriemen austauschen

H
G

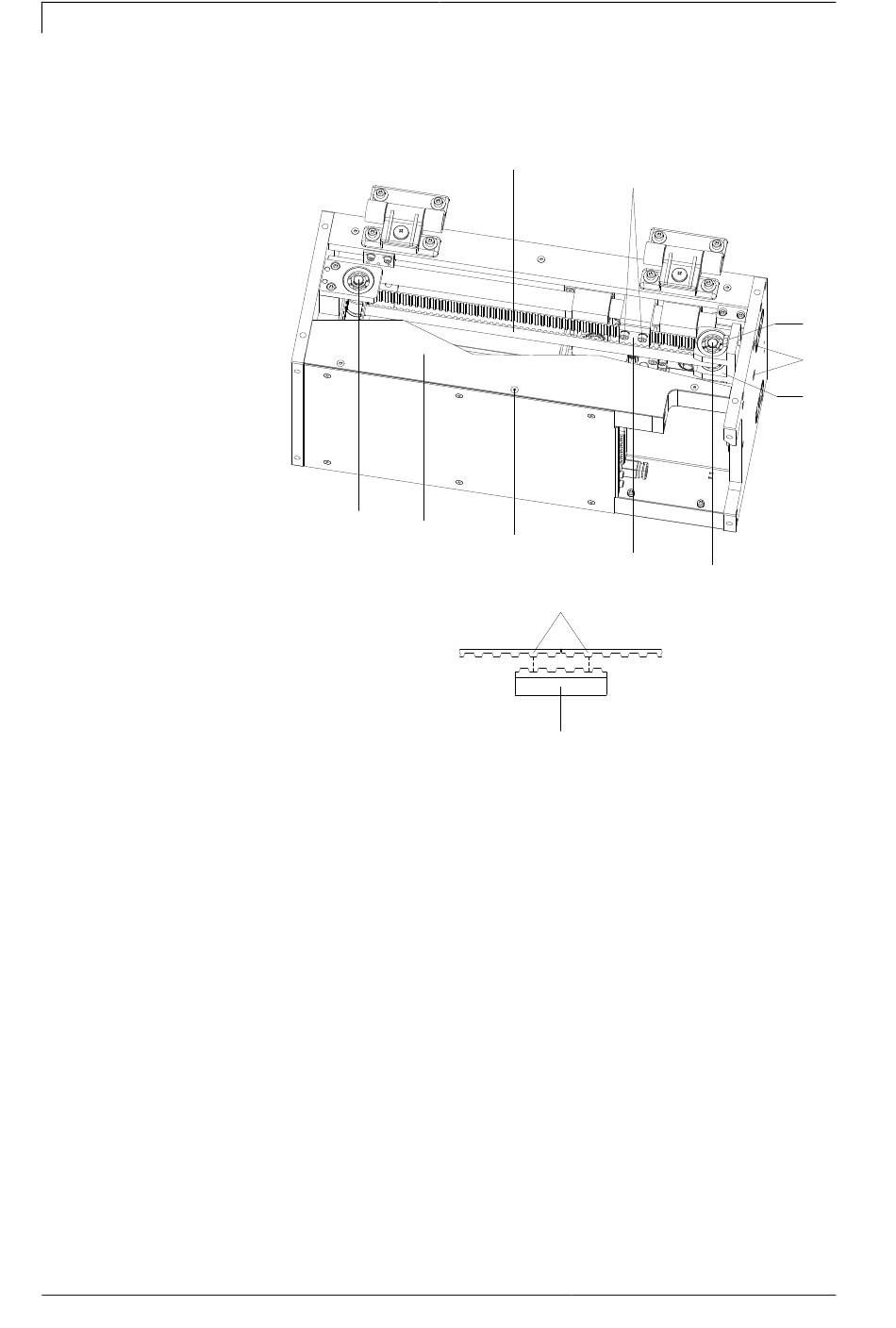

Abbildung 28
1. Sechs Senkschrauben (F) herausdrehen und obere Abdeckung
(G) abnehmen.
2. Druckschlitten in geeignete Serviceposition schieben.
3. Zwei Kontermuttern (A) und darunterliegende Unterlegscheiben
entfernen.
4. Zwei Schrauben (B) einige Umdrehungen lösen. Dabei bewegt
sich der Riemenspanner (C) nach innen und entspannt den
Zahnriemen (I).
5. Schrauben (J) herausdrehen und Klemmstück (E) abnehmen.
6. Zahnriemen (I) aus dem Zahnriemenrad (D) und Zahnriemenrad
(H) ziehen und entfernen.
Serviceanleitung
I
J
F
E
I
E
DPM IV
A
B
C
D
