Mechanik
Drehgeber ausbauen
58

6.15 Drehgeber austauschen

E
D
A
C
B

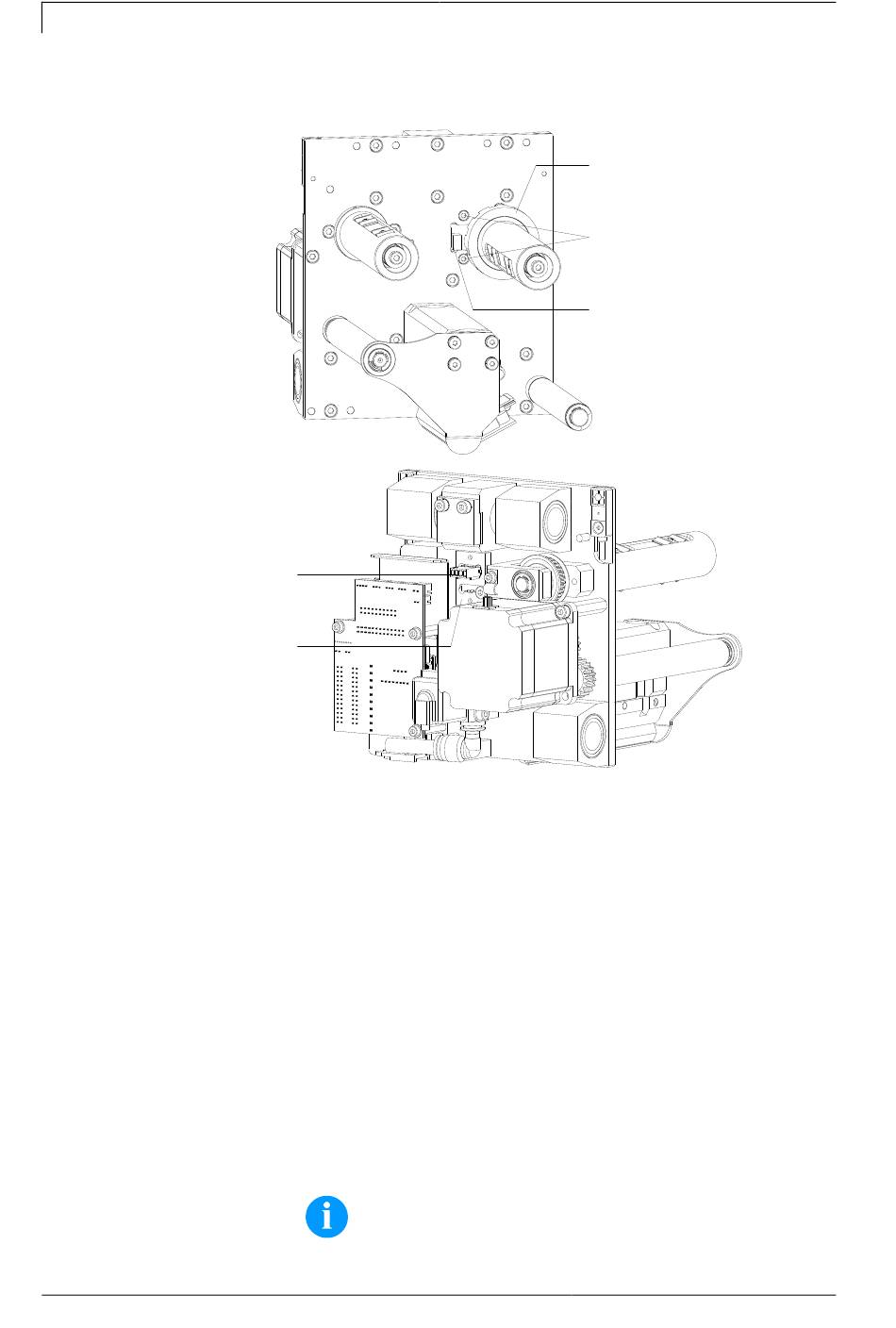

Abbildung 36
1. Obere Abdeckung nach Entfernen von sechs Senkschrauben
abnehmen.
2. Hintere Abdeckung nach Entfernen von sechs Senkschrauben
abnehmen.
3. Abdeckhaube öffnen oder ggf. nach Lösen von vier Schrauben an
den Scharnieren entfernen.
4. Transferband aus dem Direktdruckwerk nehmen.
5. Druckschlitten in geeignete Serviceposition schieben.
6. Rückseitigen Steckverbinder (A) aus dem Drehgeber (C) ziehen.
7. Zwei Schrauben (D) herausdrehen.
8. Drehgeber (C) mit Halter (B) von hinten aus dem Druckschlitten
nehmen.
9. Drehgeber (C) aus dem Halter (B) ausclipsen.
HINWEIS!
Die Platzverhältnisse sind sehr beengt. Ggf. vorsichtig eine
lange Elektronik-Spitzzange zu Hilfe nehmen.
Serviceanleitung
E
D
A
C B
DPM IV
04.23
