Carl Valentin DPM IV Serviceanleitung Seite 17

DPM IV
A
A
Abbildung 5
Primärsicherungen
C
ausbauen
C
Primärsicherungen
einbauen
04.23
Elektronik – Panelgehäuse (Teile
4
austauschen)
GEFAHR!
Lebensgefahr durch Stromschlag!
A

Vor allen Wartungsarbeiten das Drucksystem vom
Stromnetz trennen und kurz warten, bis sich das
Netzteil entladen hat.
4.1 Primärsicherungen
A
HINWEIS!
Die Primärsicherungen sind von außen nicht zugänglich.
A
C
C
B
A

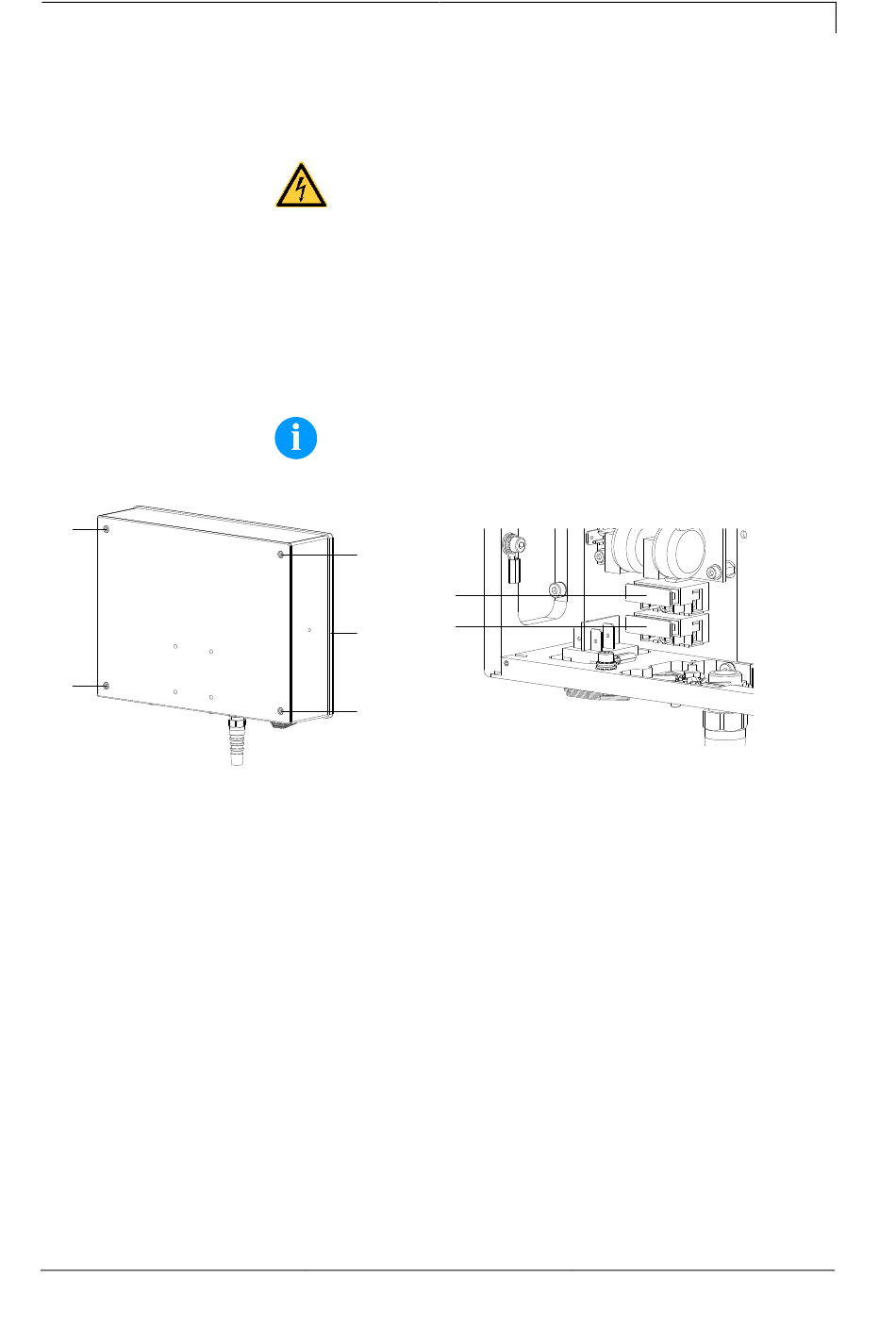

Abbildung 6
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Vier Schrauben (A) entfernen.
3. Frontplatte (B) senkrecht abnehmen. Dabei störende
Verbindungskabel an den Steckverbindern abziehen.
4. Sicherungshalter (C) aus dem Gehäuse ziehen.
1. Sicherungen (2x T4A 250 V) wechseln.
2. Sicherungshalter (C) wieder in das Gehäuse schieben bis er
einrastet.
3. Frontplatte (B) wieder montieren. Dabei Verbindungskabel wieder
einstecken.
Serviceanleitung
Elektronik – Panelgehäuse (Teile austauschen)
A
B
A
17
