Elektronik – Panelgehäuse (Teile austauschen)
Leiterplatte Spende I/O
ausbauen
Leiterplatte Spende I/O
einbauen
18

4.2 Spende I/Os

HINWEIS!
Die Ein- und Ausgänge können in den Service Funktionen / I/O
Status getestet werden.
Wird ein Eingang aktiviert, springt die dem Eingang entsprechende
Stelle auf 1.
Um einen Ausgang zu aktivieren, mit dem Cursor an die
entsprechende Stelle fahren und auf 1 stellen. Um den Ausgang zu
deaktivieren, die entsprechende Stelle wieder auf 0 setzen.
Ein- und Ausgänge die mit einem 'x' gekennzeichnet sind, sind nicht
belegt.
C
B
A A

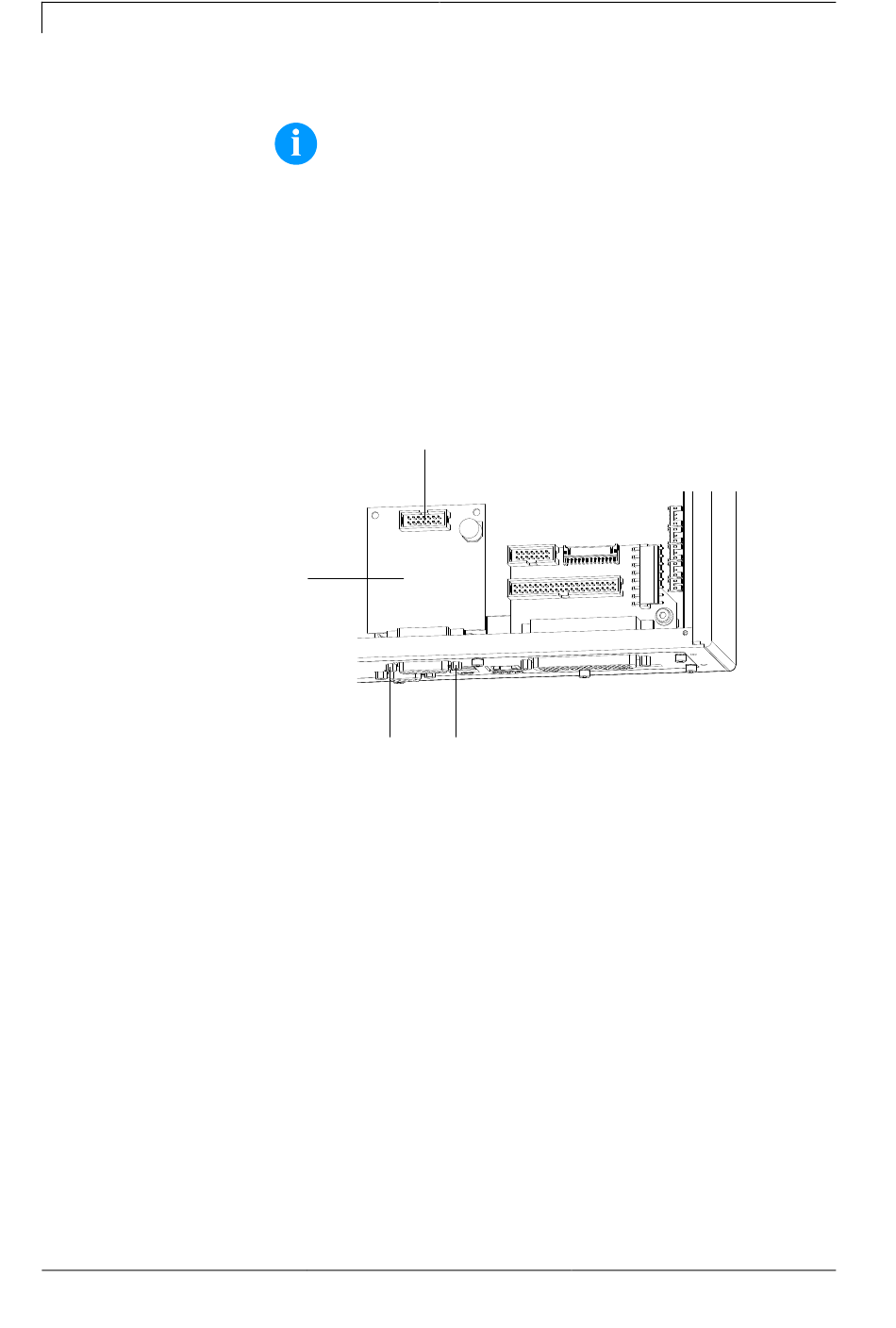

Abbildung 7
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Frontplatte nach Entfernen der vier rückseitigen Schrauben
abnehmen (siehe Kapitel 4.1, Seite 17).
3. Halteschrauben (A) an der SUB-D Buchse herausdrehen.
4. I/O Platine (B) entnehmen und Steckverbindung (C) ziehen.
1. Neue I/O Platine (B) an zugehöriges Kabel (C) anschließen und
platzieren.
2. Halteschrauben (A) anbringen.
3. Frontplatte wieder montieren.
4. Netzkabel wieder anschließen.
