DPM IV

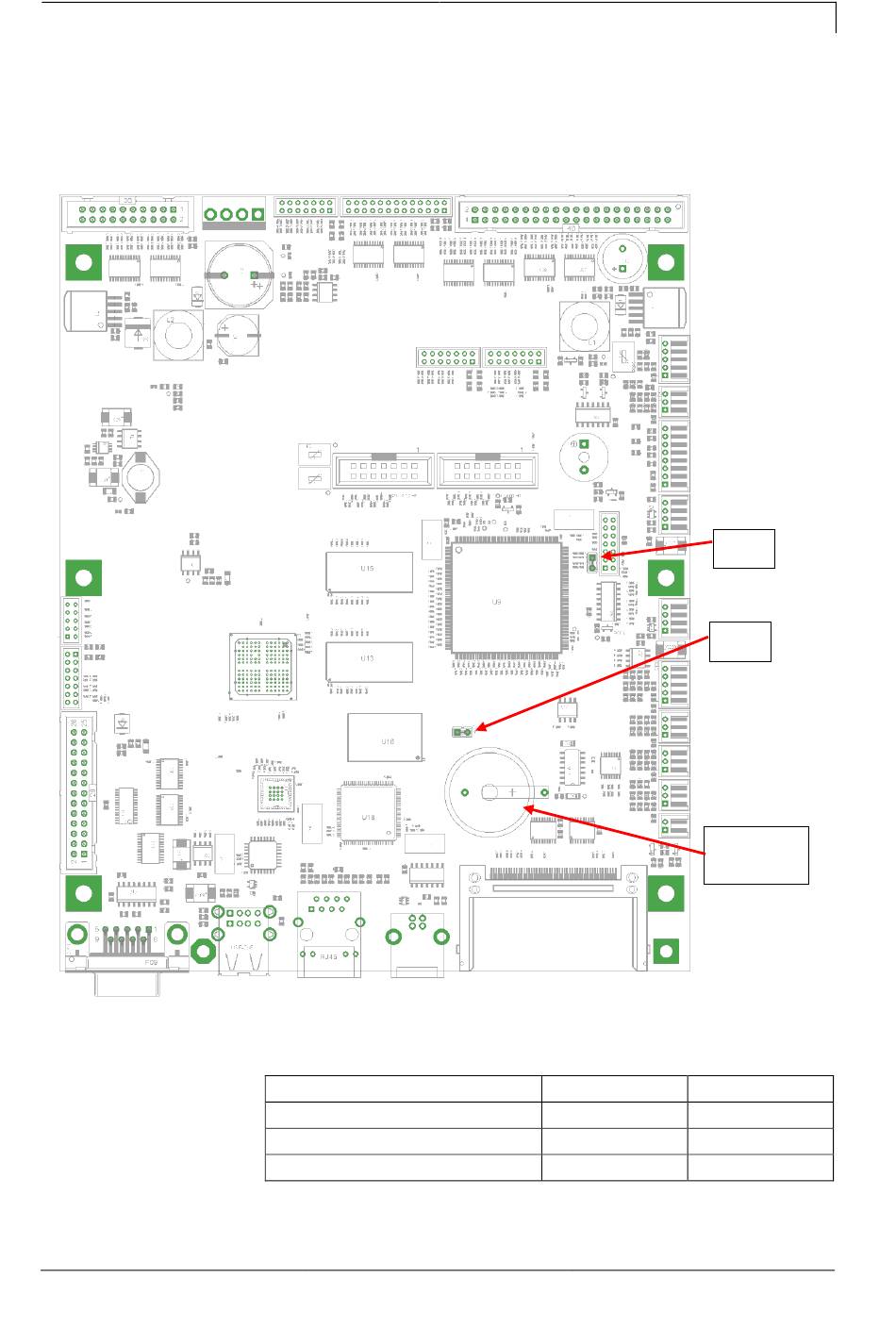

Abbildung 56
Brückenplan
04.23
11 Bestückungspläne

11.1 CPU

INIT Programmierung
Boot/Software Programmierung
Auslieferung
Serviceanleitung
Bestückungspläne
BAT 1
(CR2032)
JP1 JP2
gesteckt gesteckt
gesteckt offen
gesteckt offen
JP1
JP2
