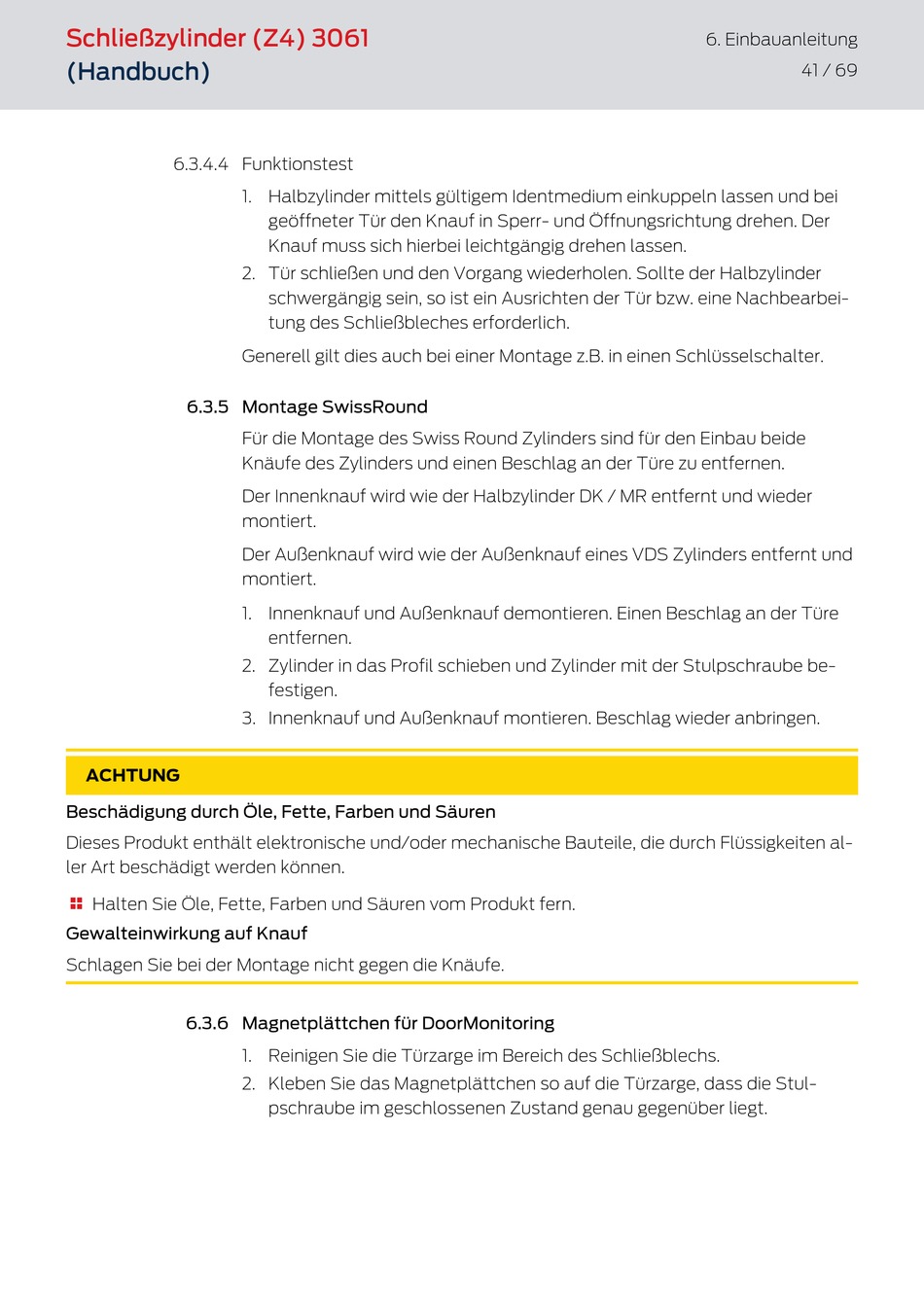

Simons Voss Technologies 3061 Handbuch Seite 41

Schließzylinder (Z4) 3061
(Handbuch)
6.3.4.4 Funktionstest
6.3.5 Montage SwissRound
ACHTUNG
Beschädigung durch Öle, Fette, Farben und Säuren
Dieses Produkt enthält elektronische und/oder mechanische Bauteile, die durch Flüssigkeiten al-
ler Art beschädigt werden können.
Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.

Gewalteinwirkung auf Knauf
Schlagen Sie bei der Montage nicht gegen die Knäufe.
6.3.6 Magnetplättchen für DoorMonitoring
1. Halbzylinder mittels gültigem Identmedium einkuppeln lassen und bei
geöffneter Tür den Knauf in Sperr- und Öffnungsrichtung drehen. Der
Knauf muss sich hierbei leichtgängig drehen lassen.
2. Tür schließen und den Vorgang wiederholen. Sollte der Halbzylinder
schwergängig sein, so ist ein Ausrichten der Tür bzw. eine Nachbearbei-
tung des Schließbleches erforderlich.
Generell gilt dies auch bei einer Montage z.B. in einen Schlüsselschalter.
Für die Montage des Swiss Round Zylinders sind für den Einbau beide
Knäufe des Zylinders und einen Beschlag an der Türe zu entfernen.
Der Innenknauf wird wie der Halbzylinder DK / MR entfernt und wieder
montiert.
Der Außenknauf wird wie der Außenknauf eines VDS Zylinders entfernt und
montiert.
1. Innenknauf und Außenknauf demontieren. Einen Beschlag an der Türe
entfernen.
2. Zylinder in das Profil schieben und Zylinder mit der Stulpschraube be-
festigen.
3. Innenknauf und Außenknauf montieren. Beschlag wieder anbringen.
1. Reinigen Sie die Türzarge im Bereich des Schließblechs.
2. Kleben Sie das Magnetplättchen so auf die Türzarge, dass die Stul-
pschraube im geschlossenen Zustand genau gegenüber liegt.
6. Einbauanleitung
